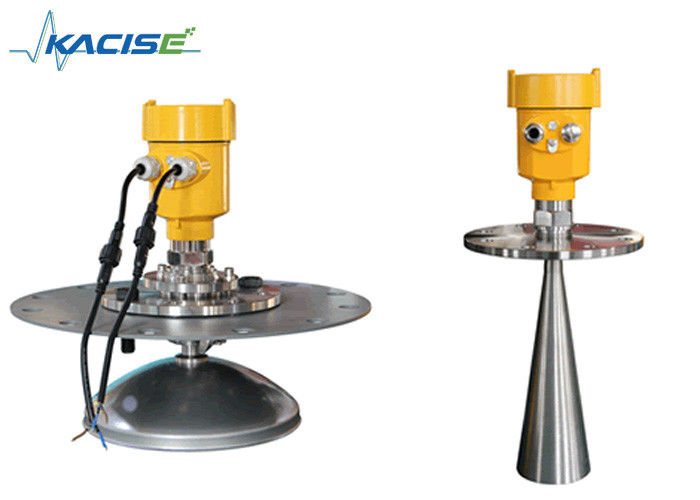

26G固体材料のための高周波レーダーのレベルのメートル範囲80メートルの

26G固体材料のための高周波レーダーのレベルのメートル範囲80メートルの

1. 導入

この一連のレーダーのレベルのメートルによって採用される26G高周波レーダー センサーは、最高の測定の範囲80メートルまで達することができます。アンテナは最大限に活用されたこれからのプロセス、新しく速いマイクロプロセッサ持っていますより高い速度をであり効率はリアクター、固体サイロおよび非常に複雑な測定の環境に器械使用使用することができますできていた信号の分析である場合もあります。

2. 主義

レーダーの水平な送信機アンテナ マイクロウェーブ脈拍は狭いところ、下り伝達アンテナです。中型の表面へのマイクロウェーブ露出は自動的に水平な信号に変えられる電子回路にアンテナ システムによって（マイクロウェーブ伝播の速度、受信機に戻って反映されるターゲットおよび達する電磁波が今回ほとんど即時であるので）再度受け取りましたり、送ります信号を反射し返されます

範囲一定Bの低い調節C高いDの不感区域

 技術仕様そしてモデル選択:

     適用:固体材料、結晶すること容易な強い塵凝縮の機会

     測定範囲:80メートル

     プロセス関係:普遍的なフランジ

     中型の温度:-40℃ | 250℃

     プロセス圧力:- 0.1 | 0.1MPa

     正確さ:±15mm

     保護等級:IP67

     周波数範囲:26GHz

     出力される信号:4…20mA/HART （二線式/4） RS485/Modbus

   データの測定:フランジのねじの底かシーリング表面

注:レーダーのレベルのメートルが最高レベル測定の不感区域（次示されている図D）に入ることができないことを確かめて下さい

26Gレーダーのレベルのメートルの特徴:

取付けること容易な小さいアンテナ サイズ;無接触レーダー、摩耗無し、汚染無し。

 ほとんど腐食無し、泡効果;大気、温度および圧力変更の水蒸気によってほとんど影響を与えられなくて。

高レベル メートルの仕事の深刻な塵の環境は僅かな影響をもたらします。

より短い波長は、固体表面の傾斜の反射よりよいです。

ビーム角は小さいです、エネルギー集中されましたり、エコーの能力を高め、干渉を避けることができます。

測定範囲はより小さいです、なぜなら測定はよい結果をもたらします。

高いSN比は、レベル変動の州よりよい性能を得ることができます。

高周波、最もよい選択の固体および低い比誘電率の測定。

電気関係

電源電圧:

（4~20） mA/HART （二線式システム）

2つの中心の盾ケーブルを共有する電源および出力電流信号。供給電圧の範囲は技術的なデータを見ます。本質的に安全なタイプのために電源と器械間の安全バリアはあるなります。

（4~20） mA/HART （4線式）

2中心を使用して別の電源そして現在の信号は、それぞれケーブルを保護しました。供給電圧の範囲は技術的なデータを見ます。

RS485/Modbus

電源および2中心によって保護されるケーブルを使用してdrespectively別のModbus信号はライン電源電圧範囲技術的なデータを見ます。

3. 出現のサイズ:

接続モード

次の通り24V二線式の配線図:

220V四線式関係は次としてあります:
