起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
GXPS100

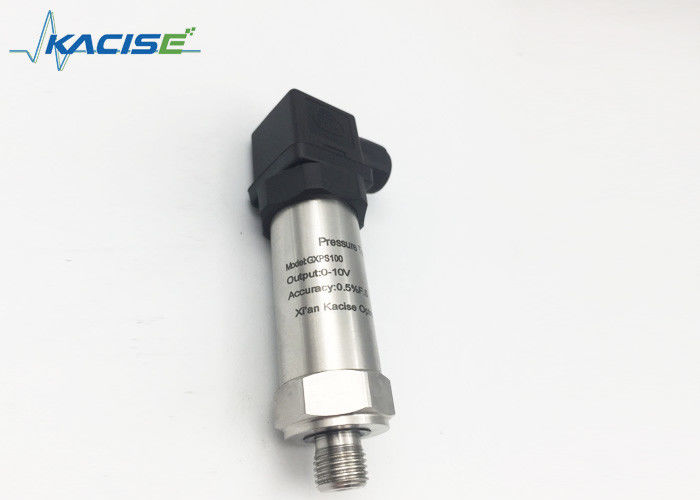

産業プロセス制御用 防水用 普遍的な無線圧力トランスミッター

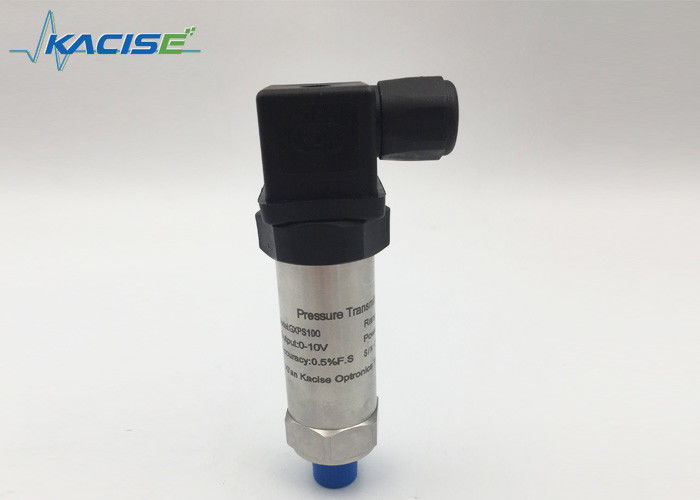

GXPS100 ユニバーサルピエゾレシシブ圧力トランスミッター
1特徴
☆デフォルト精度: 0.5%F.S
☆ 油で満たされた分散型シリコン核
☆複数の圧力範囲と出力信号
☆様々なコネクタと圧力ポート
☆ 非極性 2 線電源出力
2適用する
☆ ガス貯蔵装置
☆ 冷蔵機
☆液体と潤滑液
☆ 恒常圧水供給
☆パイプラインの圧力
☆ 容器の圧力
☆ 石油化学
☆ 産業プロセス制御
3紹介
GXPS100シリーズの圧力トランスミッタは,高容量,民間および産業用,コスト効率の良い製品です. ガス,液体圧力検出,水,石油,軽度の腐食性のある液体とガス.
製品には1Cr18Ni9Tiステンレス鋼構造と輸入された国際的に有名なブランドの油で満たされた圧力コアボディが使用されています.
4パラメータ
仕様だ | 価値 | ||||
圧力範囲 |
0~0.2MPa......60MPa 2バー 600バー 29psi... 8700psi 20000MmH20...6118000mmH2O 1.97ATM...592ATM |
||||
負荷圧 | 1.5 × 名値圧 (1.5X) | ||||
破裂圧 | 圧力の名値の3倍 (3X) | ||||
精度 | ±0.5%F.S (より高い精度のためにPT 300またはMARSが利用可能) | ||||
安定性 | 典型的な値は0.25%F.S. 最大値は0.4%F.S. | ||||
動作温度 | -40°C~120°C | ||||
補償温度 | -10°C~70°C | ||||
中程度の互換性 | 1Cr18Ni9Tiと互換性のあるすべてのカウスティックメディア | ||||
電気性能 | 2 ワイヤシステム | 3 ワイヤシステム | |||
出力信号 | 4~20mA | 0~5V | 1~5V | 0.5~4.5V | 0~10V |
電源 | 10~30Vdc | 8~30Vdc | 5V (比) | 11~30Vdc | |
負荷圧 | (U-10)/0.02 (Ω) | 100kΩ | |||
断熱装置 | 100MΩ@50V | ||||
電力の強さ | 500V@60秒 | ||||
振動/衝撃 | 10g/5~2000Hz,軸 X/Y/Z20gシナス11ms |
耐圧性 | 2×106 圧力円 @25°C | |
ディスプレイ範囲 | -999~1999@(PT110&PT111) ありがとうございました | |
接触能力 | (24V,1A)@PT111 | |
電気接続 | 固定ケーブル 防水ケーブル | |
圧力ポート | M20×15, G1/4, G1/2, R1/2, NPT1/2 | |
圧力の種類 | G,S | 応答時間: 10ms |
証明書 | 本質的に安全なモード E,CE | |
EMI/EMC | EMI: EN50081-1/-2;EMC: EN50082-2 |
5注文情報
GX-Type-Range-Output-Power-Pressureポート-電気接続
タイプ:PS100=汎用型,PS100E=本質的に安全なモード,PS110=PS100+インジケーター
射程:0~0.2...60MPa,0~2bar...600bar=範囲の上限
出力:A=4~20mA,V=0~5Vdc,V05=0.5~4.5Vdc,V1=1~5Vdc,V2=0~10Vdc
パワー:5Vdc, 24Vdc, 10~30Vdc
圧力ポート:M=M20×1です5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
電気接続:H=DIN43650-A C=固定ケーブル
6電子インターフェースと信号の定義
問い合わせを直接私たちに送ってください.
