起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KUS560

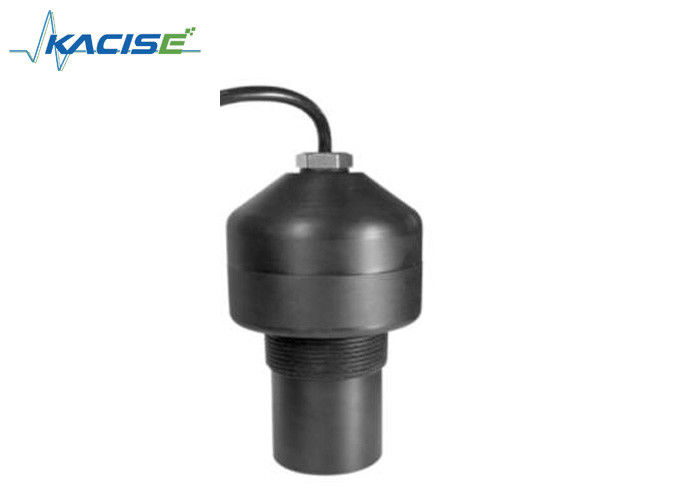

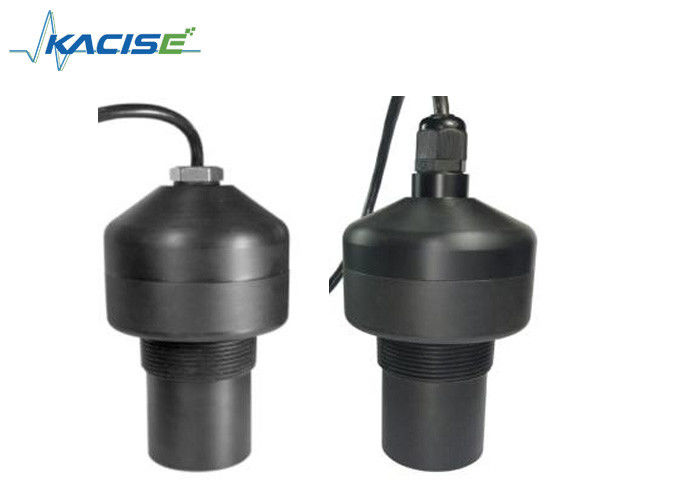

IP68 保護 グレードの水位センサーは 下水環境に適しています
紹介
IP68の保護基準で 防塵と水の侵入に 抵抗力があります厳しい環境でも水位を正確に測ります設置が簡単で信頼性が高いので 下水関連アプリケーションに最適です
パラメータ
| 測定範囲 | 1メートル 2メートル 3メートル 4メートル 5メートル 6メートル 7メートル 8メートル |
| 測定出力 | 探査機の放出表面と中間表面の距離 |
| センサースレッド | 測定範囲によって異なるスレッド |
| 盲目ゾーンの範囲 | 測定範囲に応じて異なる盲点 |
| 供給電圧 | DC 24V,出力1方向4-20mAまたは1方向RS485MODBUSプロトコル |
| 供給電圧 | DC 12V,出力1方向 RS485 MODBUSプロトコル |
| ディスプレイ | ディスプレイなし |
| デフォルトのケーブル長さ | 1メートル |
| ケーブル | 4ピン |
|
労働環境 温度 |
-20 ~ +60 °C |
|
労働環境 圧力 |
標準気圧 |
|
労働環境 湿度 |
≤90% RH 凝縮しない |
特徴
高度な保護:IP68 短時間対応
アドレス設定 RS485
出力: アナログまたはRS485 供給電圧に関連
注記
4-20mA出力: 青い線を信頼的に接地する (mA );
地元に挿入された金属管や 地元に挿入された金属棒など
1電気キャビネットの接地と並べないで,別々に接地して,地下に挿入された金属ポールまたは金属パイプに接続します.
2接地された金属パイプや金属棒の塗料や腐蚀は取り除く必要があります.
RS485出力: ブラックラインを信頼的にアースする.
地元に挿入された金属管や 地元に挿入された金属棒など
1電気キャビネットの接地と並べないで,別々に接地して,地下に挿入された金属ポールまたは金属パイプに接続します.
2接地された金属パイプや金属棒の塗料や腐蚀は取り除く必要があります.
ワイヤリング
1. 4~20mAのワイヤリング
電源: 赤線: 24VDC + 黒線: 24VDC
4~20mA: 黄色い線: mA + 青い線: mA
2. 485 通信ケーブル
電源: 赤線: 24VDC + 黒線: 24VDC
485 コミュニケーション:青い線:T/R+ 黄色い線:T/R
3. 485 通信ケーブル
電源: 赤線: 12VDC+ 黒線: 12VDC
485 コミュニケーション:青い線:T/R+ 黄色い線:T/R
