起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KUS/KUMシリーズ

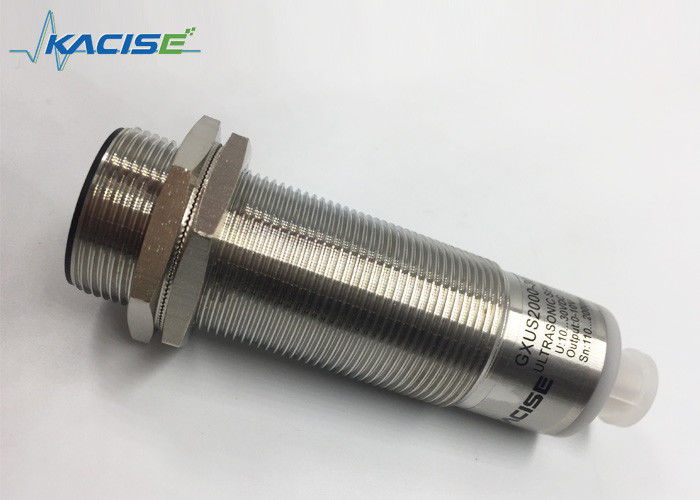

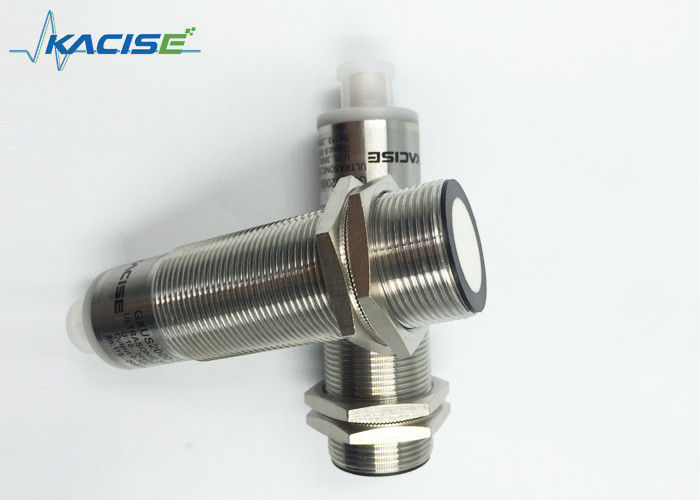

アナログの超音波センサーを測定するGXUS2000シリーズIP67間隔
導入
ターゲット主題の無接触および摩耗なしの検出をする超音波センサーの使用音波。それが透明なか着色された目的、金属の目的または非金属目的、また固体、液体または粉にされた物質を検出するのに使用することができます。環境の煙、塵、環境または雨のような包囲された条件に超音波センサーの検出の性能の非常に小さい影響があります。
特徴
調節可能な☆の測定の窓
☆プログラム入力
☆小さく使用不可能な区域
電子インターフェイスおよび信号定義
変数
| 範囲の感知 | 110の… 2000のmm |
| 標準的なターゲット版 | 100つのmm X 100つのmm |
| トランスデューサーの頻度 | approx.112 kHz |
| 応答の遅れ | approx.195氏 |
作動するは表示器/意味します
| LEDの青 | 力 |
|
LEDの黄色 |
固体:評価の範囲の目的 |
| 点滅:プログラム機能、検出される目的 | |
|
LEDの赤 |
固体:間違い |
| 点滅:プログラム機能、検出される目的無し |
電気指定
| 操作電圧UB | 10の… 30ボルトDCは、10% SSを波立てます |
| 正価格販売供給現在のI0 | ≤ 900 mA |
出力
| 出力タイプ | 1アナログ出力0… 10Vか4-20mA |
| 決断 | 評価範囲[mmの]/4000、しかし≥0.35mm |
| 特性曲線の偏差 | フル・スケールの価値からの≤0.2% |
| 負荷インピーダンス | 0の… 500オーム |
| 温度の影響 | フル・スケールの価値の≤ 2% |
包囲された条件
| 周囲温度 | -25… 70 °C （- 13… 158 °F） |
| 保管温度 | -40… 85 °C （- 40… 185 °F） |
機械指定
| 結合方式 | コネクター（M12×1）の4ピン |
| 保護程度 | IP65 |
| 材料 | 収容:ニッケルによってめっきされる黄銅かプラスチック |
| トランスデューサー:エポキシ樹脂/空ガラス球の混合物;ウレタン フォーム |
センサー機能の記述
評価の限界の調節
超音波センサーは2つの教えやすい評価の限界のアナログ出力を特色にします。これらはティーチインの入力に供給電圧の適用によって- UBか+UB置かれます。供給電圧m stは少なくとも1つのs. LEDsのためのティーチインの入力にセンサーがティーチインのプロシージャの間にターゲットを確認したかどうか示します加えられます。より低い評価の限界A1は- UB、+UBのA2と教えられます。
2つの出力機能は置くことができます:
評価の限界は力の後で最初の5分の内に指定されるだけかもしれません。評価の限界を後で変更するためには、ユーザーは新しい力の後やっと希望値を指定するかもしれません。
A1:使用不可能な区域
A2:わずかな感知の範囲の運営方法:上昇の傾斜路
| オペレーティング・モードへの依存の表示 | 赤いLED | 黄色いLED | |||
|
ティーチインの評価の限界
目的のdetはetected目的をnot cted 不確かな目的（無効なティーチイン） |
フラッシュを離れて |
フラッシュ |
|||
|
を離れて
を離れて |
|||||
| 通常モード（評価の範囲） | を離れて | ||||
| 欠陥 | 前の状態 | ||||
5.設置状態
センサーが0℃の下の温度の環境で取付けられていれば、保護されるべきです。センサーを取付けた場合
ねじナットによる穴、土台の糸の中間で固定されるセンサーの必要性を通したa。
