起源の場所:
中国（本土）
ブランド名:
KACISE
証明:
CE
モデル番号:
ROB100
この前向きなアプローチはマイクロ電気機械システム (MEMS) 技術を活用し 角速と線形加速の測定を 一気に統合しています総合的な測定を可能にします.ロール・アングル,ピッチ・アングル,三次元加速,三次元角速度を含む.
位置角度と角率偏差に関する取得されたデータは,カルマンフィルターアルゴリズムの実装により便利な正確な推定と修正プロセスに 服します.この方法により,方向角と角速の正確かつ信頼性の高い決定が保証されます.動きと向きの正確な測定が不可欠なアプリケーションでは特に効果的です.
紹介

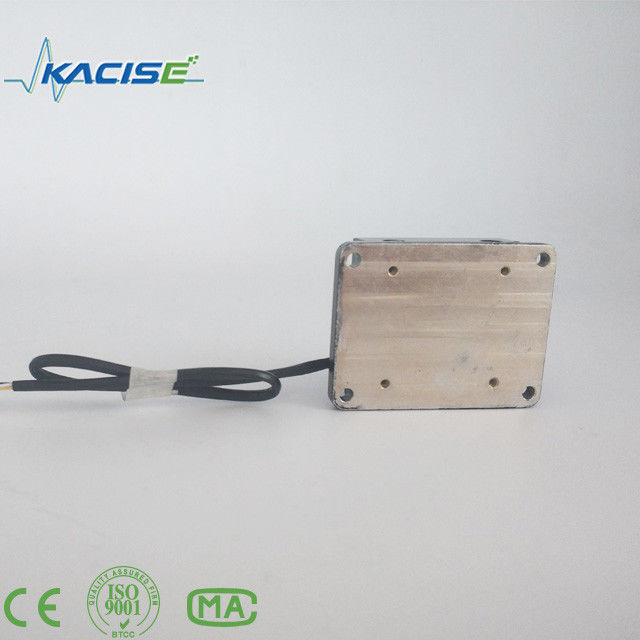

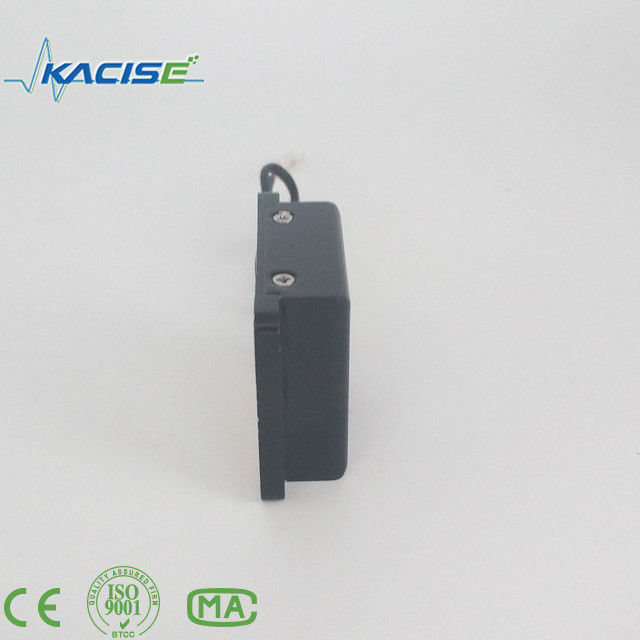

ROB100シリーズの傾きセンサー シアン・カシース・オプティカル株式会社測定面と水平平面の間の角を測定するために特別に設計された費用対効果の高いMEMSベースの装置ですこのセンサーは,MCU制御システムに組み込まれ,動作温度範囲 (-45°C~+85°C) 全体の温度補償を保証します.センサーは2回間非線形性修正を受けます.
双軸傾きセンサーの場合は,慣性ナビゲーションシステムによって定義されたピッチとロールアングルに基づいて洗練された計算方法を使用します.このアプローチは2つの軸の単純な機械的な組み合わせを超えています制御領域の様々な測定要件に対応する.
センサーは,地球重力の原理に基づいて動作し,水平平面に対する現在の姿勢角度をリアルタイムで出力します. 設置は簡単です.センサーは外部の電磁気干渉に強い抵抗を示しています産業用自動化制御,プラットフォーム測定,機械操作などに適しています.精密な姿勢測定が不可欠な分野です.
センサーは静的またはゆっくり変化する条件での動的測定に特に適していますが,急速な動的変化を含むアプリケーションでは推奨されません.精確で安定した姿勢測定を必要とするシナリオにおける有効性を強調する.
特徴
マイクロプロセッサベースの信号修正,補償,および全温度範囲 (-45°C~+85°C) のノイズ削減.
MCU制御システム 温度補償を組み込み 精度を向上させる

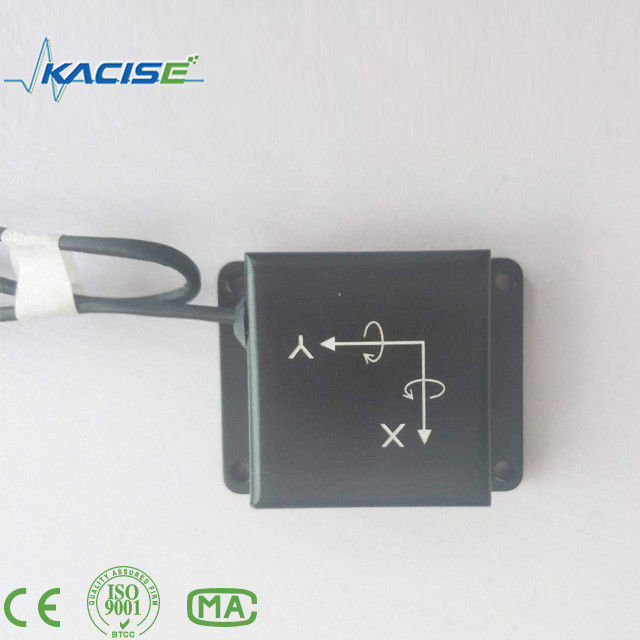

二軸傾きセンサーで,ピッチとロールアングルの計算方法が洗練されている.
感知性の高い地球重力の原理を利用して リアルタイムな姿勢角度を出力します
簡単に設置し 外部電磁気干渉に耐える
厳しい産業環境での長期使用に適しています
工業自動化制御,プラットフォーム測定,および精密な姿勢測定を必要とする関連分野でのアプリケーションに最適です.
適用範囲
傾き測定 安定制御システム
l プラットフォームの安定性と制御,慣性誘導とナビゲーション
主な技術性能指標
| パフォーマンス | |
| 角度測定範囲 (°) |
X軸 ±90° Y軸 ±90° |
| 解像度 (°) | ≤0.02 |
| 0のオフセット ((°) | ≤0.2 |
| 繰り返しがゼロ | ≤0.05 |
| 非線形エラー | ≤0.1 |
| 帯域幅 (Hz) | ≥10 Hz |
| 安定したスケジュール (sec) | 1 |
| 環境指標 | |
| 保存温度 (°C) | -55°C~100°C |
| 動作温度 (°C) | -45°C~85°C |
| 影響 (g) | 20000 |
| 電気指数 | |
尺寸 (mm):
