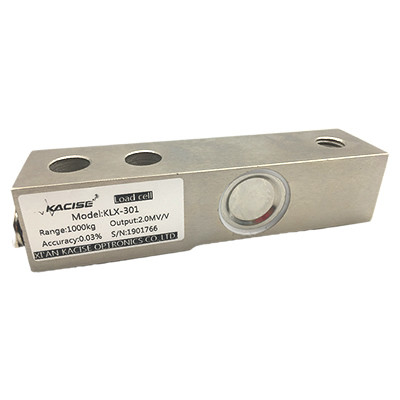

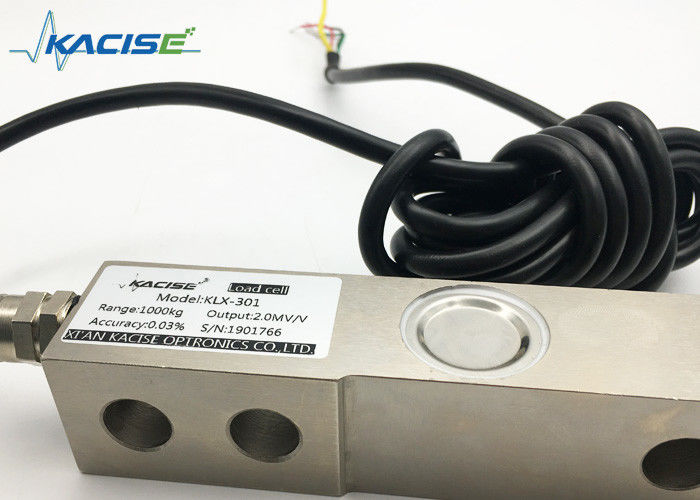

密集したせん断のビーム圧縮の荷重計/合金鋼のひずみゲージの重量センサー

密集したせん断のビーム圧縮の荷重計/合金鋼のひずみゲージの重量センサー

  • 密集したせん断のビーム圧縮の荷重計/合金鋼のひずみゲージの重量センサー
  • 密集したせん断のビーム圧縮の荷重計/合金鋼のひずみゲージの重量センサー
密集したせん断のビーム圧縮の荷重計/合金鋼のひずみゲージの重量センサー
商品の詳細:
起源の場所: 中国
ブランド名: KACISE
証明: CE
モデル番号: KLD-301
お支払配送条件:
最小注文数量: 1 /関連キーワード
価格: Negotiable
パッケージの詳細: カートン/木箱
受渡し時間: 7 営業日
支払条件: L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
供給の能力: 1 ヶ月あたり 3000 作品/作品
連絡先
詳細製品概要
容量: 0.11、0.22、0.55、1.1 1.76、2.2、4.4t 精度: C3
ヒステレシス: 0.017%F.S 非直線性: 0.017%F.S
ゼロ バランス: ±2%F.S. 材料: 合金鋼
ハイライト:

荷重計の重量センサー

,

張力荷重計

,

ひずみゲージの重量センサー

合金鋼のコンパクトシールビーム圧縮負荷セルストレインゲー



紹介



カンチレバービーム重量感知器は,シアビーム重量感知器としても知られており,通常,圧縮領域が中心に位置する立方形を特徴としています.尾端に2つの固定穴と前端に圧力固定装置を備えた通常は3つまたは4つのセンサーのグループに配置され,測定値を表示するための信号とコンディショニング装置を介して,それらの信号が集約して処理され,測定器に送信されます..



センサーのエラストメアは,片端が固定された切断または曲がり式カントリレバービーム構造を採用し,様々な拉伸力と圧縮力を耐えて測定するための多用性を提供します.主要な特徴は,防塵密封, 幅広く測定範囲,高精度,安定し信頼性の高い性能,およびシンプルなインストールと使用.



このセンサーは電子的な重量化や様々な産業自動化測定・制御システムに適用できます. 自動車用プレスフィット,自動組み立て,3CS 製品試験新しいエネルギー製品組成,医療試験,ロボット工学,模具組成,その他の産業用試験および制御システム.耐久性向上のためにステンレス鋼で作られています.



特徴



ステンレス鋼で 安定性も高い

各種の自動スタンピングアプリケーションで使用され,IP68保護;



申請



主に包装秤,ホッパー秤,産業用計量システムに使用される.



テクニカル仕様



容量 0.110 だった220 だった551 について11 について762 について24,4t
精度 C3
敏感性 1.94±0.1%mV/V
ゼロバランス ±2%F.S.
非線形性 0.017%F.S
ヒステレシス 0.017%F.S
繰り返し可能性 0.017%F.S
クリープ (30分) 0.0166%F.S
出力に対するテンプの影響 0.014%F.S/10°C
ゼロの温度効果 0.0125%F.S/10°C
入力インペダンス 390±3Ω
出力インペダンス 350±5Ω
断熱装置 ≥5000MΩ/100VDC
推奨される刺激 5V
最大興奮 15V
補償された温度範囲 -10~40°C
動作温度範囲 -30~70°C
安全な過負荷 150%F.S
究極の過負荷 300%F.S
ケーブルの大きさ Φ5.4×1500mm
体重は約

0.9kg (0.55~1.76t)

1.6kg (2.2t)

2.2kg (4.4t)

材料 ステンレス鋼
IPクラス IP68



次元 と 関係



密集したせん断のビーム圧縮の荷重計/合金鋼のひずみゲージの重量センサー 0密集したせん断のビーム圧縮の荷重計/合金鋼のひずみゲージの重量センサー 1

マウント寸法



カップ (t) A について B について C について D E について F について G H J K M について
0.11~1.76 133.4 76.2 25.4 15.4 30.7 30.2 57.7 14.2 13 20.6 M12
2.2 136.7 76.2 25.4 18.4 36.8 36.6 55.6 16.6 13 12.5 M12
4.4 171.5 95.3 38.1 21.4 43.9 432.9 73.8 22.9 20.5 22.2 M20
