起源の場所:
中国
ブランド名:
KACISE
証明:
ISO / CE / Explosion-proof
モデル番号:
KVFシリーズ

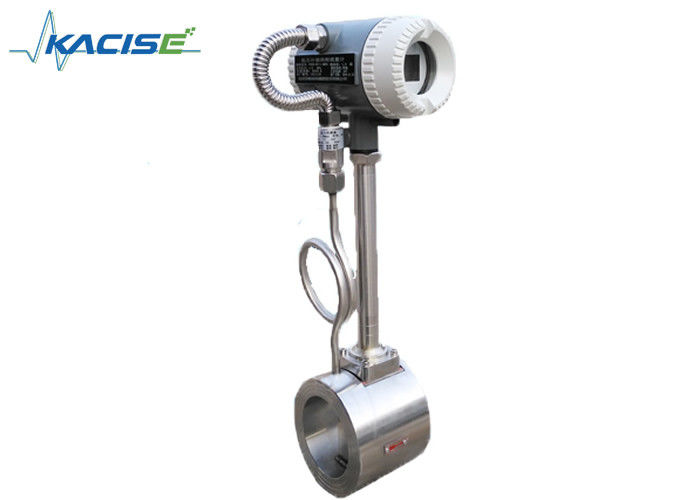

OEMの渦の蒸気の流量計の飽和蒸気の流れメートルの高温蒸気の流れメートルの
紹介
渦流量計は" Karman渦」の主義、piezo電気水晶の使用にようにいろいろなガス、蒸気、液体の流れの測定のための流れの測定の器械の測定要素基づいています。DN15からのDN600の全管の渦流量計および差込式の渦流量計への構造特徴に従う渦流量計へのLUGBの一連の渦流量計の指定。異なった出力信号に従って送信機のパルス出力機構モード センサーそして標準的な現在の出力に分かれることができます。器械に広い流れの測定の範囲、高精度な、単純構造、小さい圧力損失、可動部分、等の利点がありません。それは閉鎖したパイプラインの液体の即時の流れそして合計の流れの測定に適用されます。
構造の渦の流れメートル
特徴
測定は流動密度、粘着性、湿気、温度圧力の独立者であり、そこの伝導性はまっすぐな部分が低い条件高度の加工技術の基づいているwellTheセンサーによってが否定的な圧力への素晴らしい抵抗である基づかせていた電極のguranteesのセンサーである管へ測定の管の障害部品圧力損失ではないです。
1. 、可動部分、高い信頼性簡単、しっかりした、長期操作は非常に安定していません
2. ゼロ漂流、高精度
3. 圧力損失は小さいです、維持すること容易
4. 測定範囲、範囲まで:1:15
5. 広い応用範囲、ガス、液体、蒸気の流れは測定することができます
6. 広い実用温度範囲:-40 ℃から350の℃の高温
7. 出力パルス信号かコンピュータおよび他のデジタル システムと使いやすい現在の信号
変数
| 管の直径 | DN15~DN1800 |
| メートル材料 | 1Cr18Ni9Ti |
| わずかな圧力（Mpa） | 1.6Mpa;2.5Mpa;4.0Mpa |
| 測定された中型の温度（℃） | -40~+250℃;-40~+350℃ |
| 環境条件 | 温度:- 10~+55℃の湿気5%~90%の圧力:86~106Kpa |
| 正確さのクラス | 液体:読書±0.5 |
| 測定のガスか蒸気: | reading±1.0、±1.5 |
| Turndownの比率 | 1:10;1:15 |
| 圧力損失係数 | CD<2> |
| 出力信号 | 4-20mAか脈拍 |
| 電源 |
センサー:+12VDC、+24VDC 送信機:+24VDC 場所の表示:3.2V電池 |
| 信号の送電線 | STVPV3×0.3 （3ワイヤー）、2×0.3 （二線式） |
| 取付け | 統合された締め金で止めるフランジかフランジの関係 |
| 伝送距離 | ≤500m |
| 信号ライン インタフェース | 男性threadM20×1.5 |
| 爆発のレベル | ExdIIBT6 |
| 保護クラス | IP65 |
| 振動加速を許可して下さい | 1.0g |
モデル選択
| KVF | 変数 | ||||||||||
| わずかな直径 | DNXX | DN15~DN1800 （mm） | |||||||||
| 構造 | F | 表示が付いている遠隔タイプ | |||||||||
| Y | 表示が付いている密集したタイプ | ||||||||||
| 正確さ | A | 管のタイプ:クラス1.0 | |||||||||
| B | 挿入のタイプ:クラス2.5 | ||||||||||
| わずかな圧力 | 16 | 1.6Mpa | |||||||||
| XX | カスタム化 | ||||||||||
| 最高。臨時雇用者。媒体の | M | <250> | |||||||||
| H | >250℃ | ||||||||||
| 他の機能 | P | 圧力補償を使って | |||||||||
| T | 温度修正を使って | ||||||||||
| PT | 圧力および温度修正を使って | ||||||||||
| 力 | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC （遠隔表示） | ||||||||||
| 3 | 3.6Vリチウム電池（場所の表示で） | ||||||||||
| 出力 | A | 4-20mA | |||||||||
| M | 電圧脈拍 | ||||||||||
| H | 雄鹿 | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 取付け | 1 | フランジ | |||||||||
| 2 | クランプ フランジ | ||||||||||
| 3 | 挿入 | ||||||||||
| 4 | 糸 | ||||||||||
| 5 | クランプ | ||||||||||
| 耐圧防爆 | A | 耐圧防爆 | |||||||||
| B | 本質的な耐圧防爆 | ||||||||||
| G | 炎の証拠 | ||||||||||
パッケージ
適用
