起源の場所: | 中国 (本土) |
ブランド名: | KACISE |
証明: | CE |
モデル番号: | GXPS400M |
最小注文数量: | 単品 |
---|---|
パッケージの詳細: | 各単位に個々の箱があり、すべての箱は標準パッケージで詰まりますまたは顧客は利用できる要求します |
供給の能力: | 交渉可能な1週あたりの2000部分/部分 |
圧力範囲: | 0~1 ...... 200mH20 | 正確さ: | 0.1%F.S、0.25%F.S、0.5%F.S |
---|---|---|---|
実用温度: | -40℃~85℃ | 出力信号: | 4~20mA 0/1~5Vdc 0~10V |
電源: | 10~30Vdc 6~24Vdc/ac 11~30Vdc/ac | 中型の両立性: | 1Cr18Ni9Tiと互換性があるすべての腐食性媒体 |
ハイライト: | 高精度な圧力センサー,圧抵抗圧力送信機 |
導入
入力タイプ液体水平なセンサーは液体レベルを測定するための圧力センサーである。測定された液体の静圧が液体の高さに比例していること主義に基づいて、隔離された拡散のケイ素の敏感な要素がか陶磁器キャパシタンス感圧性センサーは温度修正および線形訂正による標準的な電気的信号に変えられる電気的信号に静圧を変えるのに使用されている。それは環境保護のシステムおよび企業のさまざまな媒体の石油化学製品、冶金学、電力、薬剤、給水および排水の液体レベルの測定にふつうは適用できる。

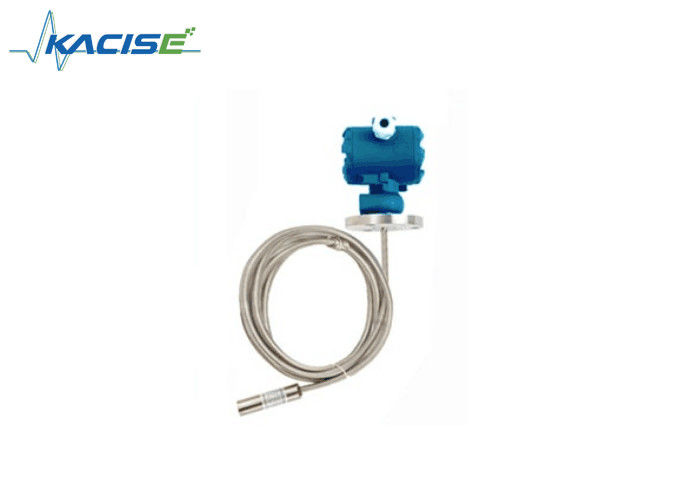

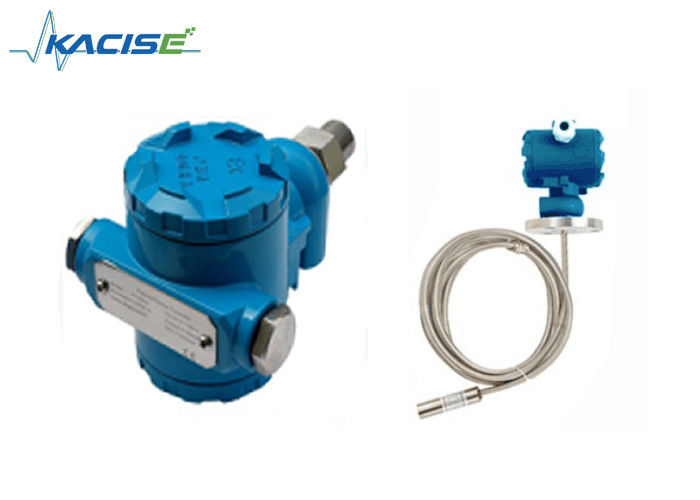

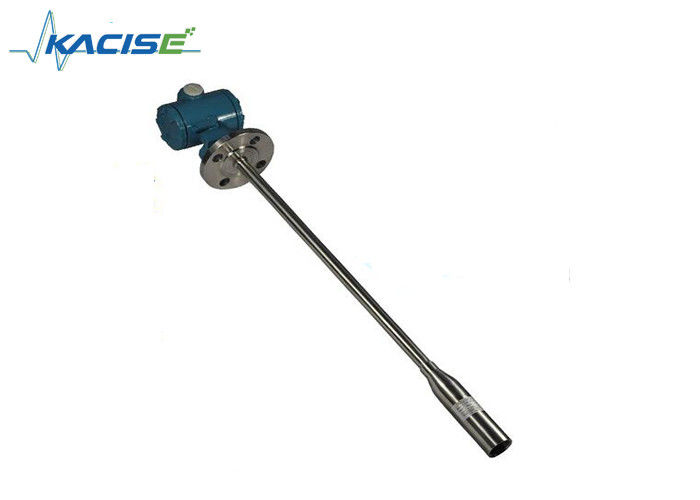

GXPS400Mシリーズ レベルの送信機は信頼性が高く、安定性が高く、高精度な、小型、割れた水平な送信機である。小さい直径の管の検出および貯蔵所の液体高さの液体レベルで広く利用された。水のような、オイル、穏やかに腐食性の液体。
プロダクトは輸入oil-filled圧力中心の1Cr18Ni9Tiステンレス鋼の構造を、熱心なズームレンズおよびゼロおよびフル・スケールの口径測定および外的なゼロおよびスパンのプログラム可能な規則を促進できるV/Iの送信機の転換回路使用する。
抵抗力がある摩耗、オイル、酸およびアルカリは場所構成によって高力特別な通気性のケーブル使用することができる。
本質的に安全な証明書;耐圧防爆;セリウムの証明書。
非極性;ACおよびDC両方のための二線式およびthree-wire電圧出力の循環の出力鉛。
適用
特徴
電子インターフェイスおよび信号定義
関係の末端定義の中の後部カバー | ||||
印 | + | - | ||
現在 | 24Vdc | 4~20mA | 保護される | |
電圧 | 24V (+) | Vout | 24V (-) | 保護される |
変数
Spec. | 価値 | |||
圧力範囲 |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
負荷圧力 | 1.5倍のわずかな値圧力 | |||
破裂圧力 | 3倍のわずかな値圧力 | |||
正確さ | 0.1%F.S、0.25%F.S、0.5%F.S | |||
安定性 | 最高典型的な価値0.1%F.S/year。0.2% F.S | |||
実用温度 | -40°C~85°C | |||
補償の温度 | -10°C~70°C | |||
中型の両立性 | 1Cr18Ni9Tiと互換性があるすべての腐食性媒体 | |||
電気性能 | 2本のワイヤー システム | 3本のワイヤー システム | ||
出力信号 | 4~20mA | 0/1~5Vdc | 0~10V | |
電源 | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
負荷圧力 | (U-10)/0.02 (Ω) | >100kΩ | ||
絶縁材 | >100M Ω@50V | |||
電気強さ | 500V@60第2 | |||
振動/影響 | 10g/5~2000Hzの斧X/Y/Z20gの正弦11ms | |||
電気関係 | ring+のシールgum+の接着剤を密封するケーブルoutlet+ 2長方形ring+を防水しなさい;IP68 | |||
圧力港 | 浸水許容のタイプ、送信箱の源泉の関係次元M27×1.5 | |||
圧力タイプ | G | 応答時間:10ms | ||
EMI/EMC | EMI:EN50081-1/-2;EMC:EN50082-2 | |||
発注情報
GXタイプ範囲出力力圧力港電気関係ケーブルの長さパッケージ
