起源の場所:
中国
ブランド名:
KACISE
証明:
ISO / CE / Explosion-proof
モデル番号:
KVFシリーズ
LCDディスプレイ リモートディスプレイと制御 4-20MA 蒸気天然ガス渦流量計
紹介
渦流量計は"カーマン渦"原理に基づいており,様々なガス,蒸気,水蒸気などの流量測定器の測定要素としてピエゾ電気結晶を使用しています.液体流量測定. LUGBシリーズDN15からDN600までの渦流量計の仕様,構造特性に適合した渦流量計をフルチューブ渦流量計とプラグイン渦流量計に.異なる出力信号に従ってパルス出力モードセンサーと標準の出力電流に分けることができます計器は,広い流量測定範囲,高精度,シンプルな構造,小圧減,移動部品がないなど,利点があります.閉じたパイプラインの瞬間の流量と全流量の測定に適用されます.

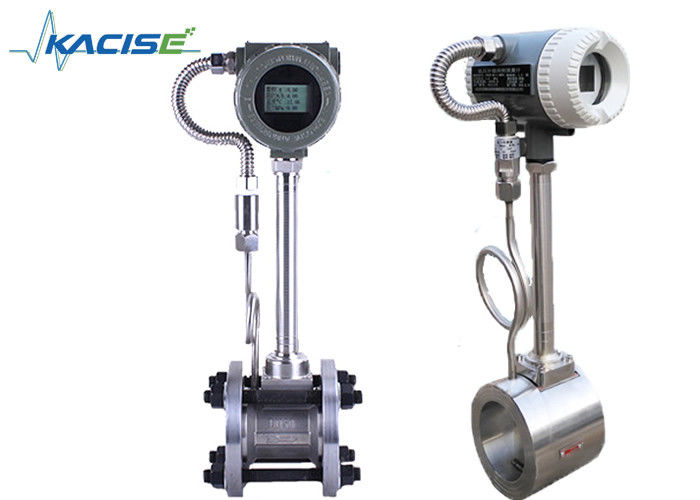

構造の渦流量計
F についてエイチャー
液体の密度,粘度,湿度から独立して測定されます. temperature pressure and conductivity There are no obstacle parts in the measuring tube no pressure loss to the tube of which the straight part is of low requirement The sensor with grounded electrode gurantees the grounding wellThe sensor with advanced processing technology is of nice resistance to the negative pressure.
1シンプルで堅い,移動部品がない,高い信頼性,長期間の運用は非常に安定しています
2ゼロ漂流 高精度
3圧力の損失は小さく,維持が簡単です
4測定範囲: 1: 15 まで
5広範囲のアプリケーション,ガス,液体,蒸気の流れを測定することができます
6広範囲の動作温度: -40 °Cから350 °Cの高温
7パルス信号または電流信号の出力,コンピュータやその他のデジタルシステムで使用しやすい
パラメータ
| パイプ直径 | DN15~DN1800 |
| メーター材料 | 1Cr18Ni9Ti |
| 定数圧 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 測定された中気温 (°C) | -40~+250°C; -40~+350°C |
| 環境条件 | 温度:-10~+55°C,湿度 5%~90%,圧力: 86~106Kpa |
| 精度クラス | 液体: ±05 |
| ガスまたは蒸気を測定する: | 読み込み±1.0± 15 |
| ターンダウン比 | 1:10;1:15 |
| 圧力の損失係数 | Cd<26 |
| 出力信号 | 4〜20mA またはパルス |
| 電源 |
センサー: +12VDC, +24VDC 送信機: +24VDC 現場表示: 3.2V バッテリー |
| 信号伝送線 | STVPV3×0.3 (三線) 2×0.3 (二線) |
| 設置 | 組み込みの固定フレンズまたはフレンズ接続 |
| 送信距離 | ≤500m |
| 信号線インターフェース | 男性用糸M20×15 |
| 爆発レベル | EXDIIBT6 |
| 保護クラス | IP65 |
| 振動加速を許可する | 1.0g |
