起源の場所:
中国
ブランド名:
Kacise
証明:
Intrinsically safe, explosion proof, CE certificate
モデル番号:
GXPS800
適用
特徴
導入
圧力送信機は制御および遠隔伝達のための空気信号か電気信号に圧力を変える装置である。
それは標準的な電気的信号に（4~20mADC、等のような）測定のための表示器警報、レコーダー、調整装置、等、徴候およびプロセス調節のような二次器械を供給する荷重計センサーによって感じられるガスおよび液体のような物理的な圧力変数を変えることができる。

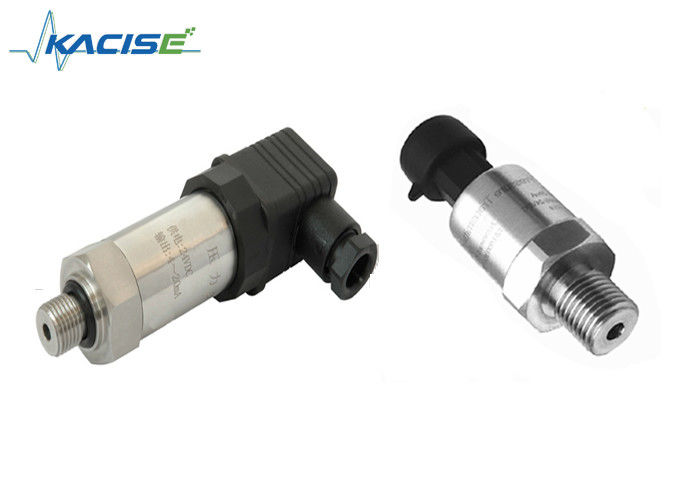

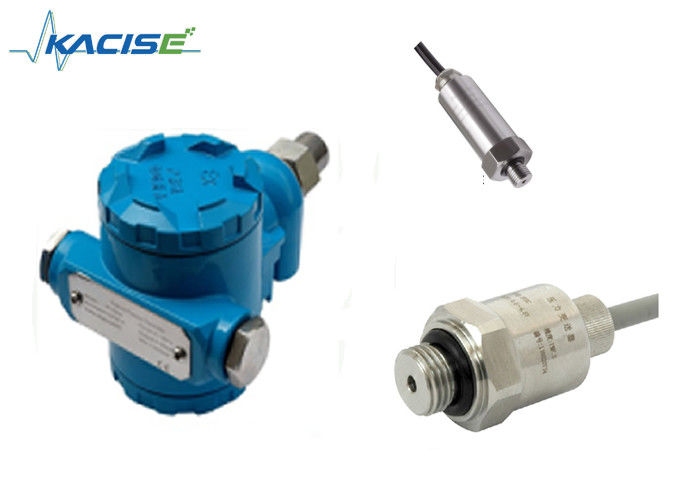

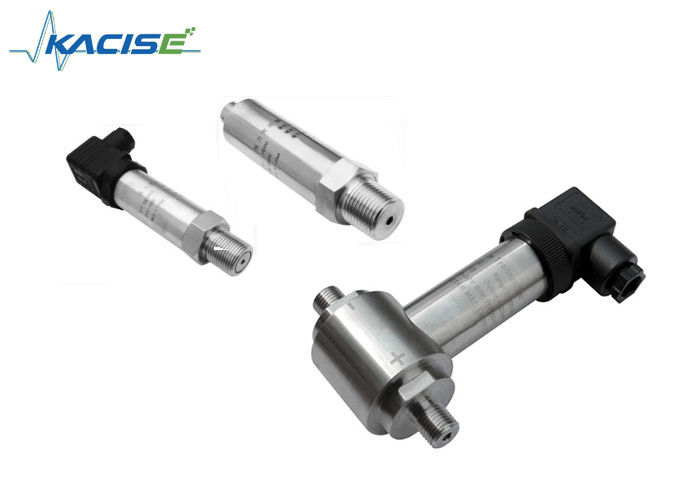

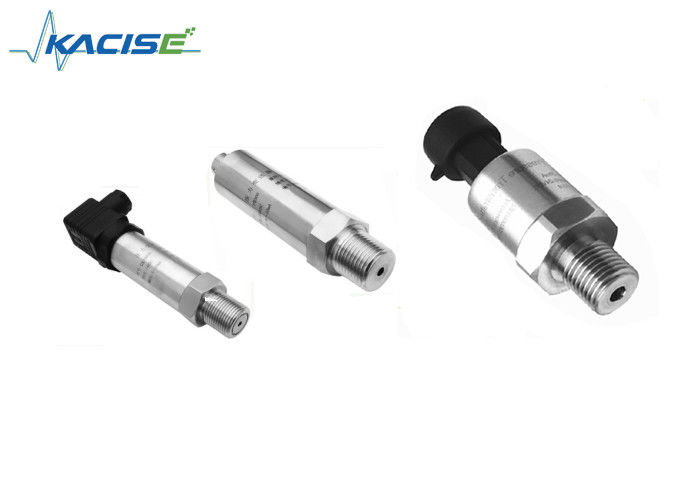

GXPS800シリーズはフィルム圧力送信機をである高温、大きい範囲、高精度プロダクト放出させた。、ガス、水、オイル、穏やかな腐食性の液体およびガスのような液体圧力検出で広く利用された。
電子インターフェイスおよび信号定義
| 電気関係 | |||||
| 2ワイヤー | 3ワイヤー | 4ワイヤー | ケーブル | Hirschmann | 空気プラグ |
| 力 | 力 | Power+ | 赤い | 1 | 1 |
| 出力 | 出力 | Output+ | 青 | 2 | 2 |
| 力の地面 | パワー | 黒い | 3 | 3 | |
| 出力 | 緑 | ||||
| 保護される | 保護される | 保護される | 黄色 | 4 | |
変数
| Spec. | 価値 | ||||
| 圧力範囲 | -0.1….- 0.01MPa ...... 200MPa | ||||
| 負荷圧力 | 2倍のわずかな値圧力（1.5X） | ||||
| 破裂圧力 | 4倍のわずかな値圧力（3X） | ||||
| 正確さ | ±0.1%F.S、±0.25%F.S、±0.5%F.S | ||||
| 安定性 | 最高典型的な価値0.25%F.S/year。0.4% F.S | ||||
| 実用温度 | -50°C~150°C | ||||
| 補償の温度 | -20°C~120°C | ||||
| 中型の両立性 | 1Cr18Ni9Tiと互換性があるすべての腐食性媒体 | ||||
| 電気性能 | 2ワイヤーsystem3/4ワイヤー システム | ||||
| 出力信号 | 4~20mA、0~20mA、0~10mA、0~5V | 0~10V | |||
| 電源 | 12~30Vdc、0-30VDC、1-5V、0.5-3V | ||||
| 負荷圧力 | （U-10）/0.02 （Ω） | >20kΩ | |||
| 絶縁材 | >100M Ω@50V | ||||
| 電気強さ | 500V@60第2 | ||||
| 振動/影響 | 10g/5~2000Hzの斧X/Y/Z20gの正弦11ms | ||||
| 耐久圧力 | 2×106pressure円@25°C | ||||
| 電気関係 | Hirsmannの空気プラグ、固定ケーブル、水証拠ケーブル | ||||
| 表示範囲 | -999~1999 | ||||
| 圧力港 | M20×1.5、G1/4、G1/2、R1/2、NPT1/2、NPT1/4 | ||||
| 圧力タイプ | G、S | 応答時間:10ms | |||
| EMI/EMC | EMI:EN50081-1/-2;EMC:EN50082-2 | ||||
