起源の場所:
中国
ブランド名:
Kacise
証明:
Intrinsically safe, explosion proof, CE certificate
モデル番号:
GXPS800

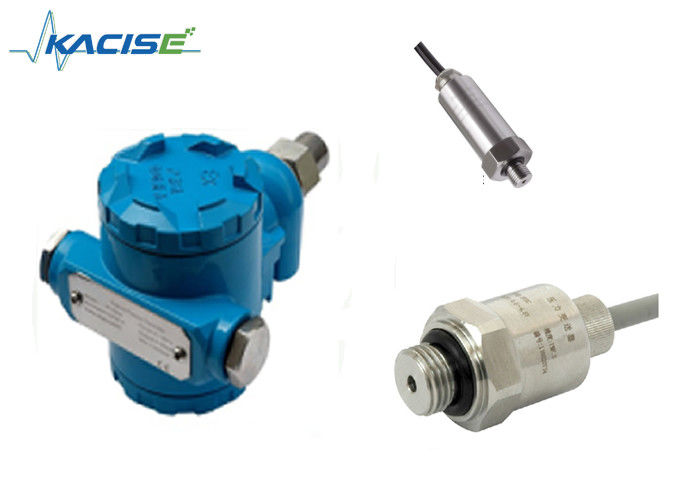

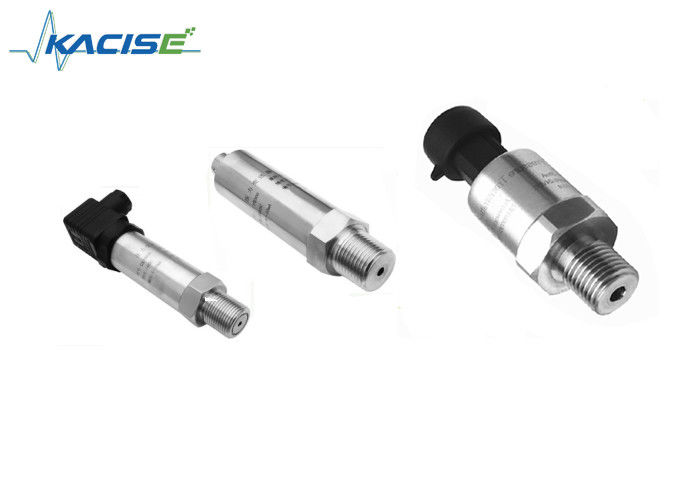

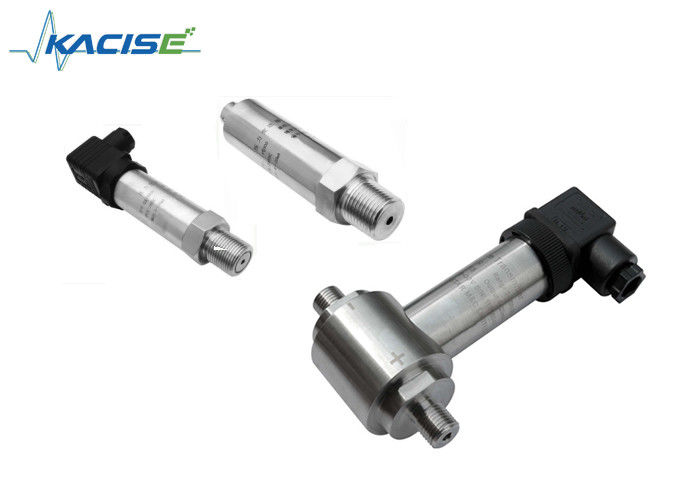

自然なガス貯蔵装置のために迎合的なRoHSの150℃圧力送信機の高温に対して抵抗力があるGXPSシリーズ±0.1Accuracy
適用
特徴
導入
GXPS800シリーズによって放出させるフィルム圧力送信機は高温、大きい範囲、高精度プロダクトです。、ガス、水、オイル、穏やかな腐食性の液体およびガスのような液体圧力検出で広く利用された。
放出させたフィルムの中心は絶縁体の層を放出させる化学方法によって伸縮性があるボディの中心ボディの化学方法の使用を、示します一組の絶縁体の測定の使用で続かれた放出させることは薄くホイートストン・ブリッジおよび温度の償いの抵抗器に、およびメタル・フィルム抵抗器の上の絶縁体の層で最終的に覆われて金属をかぶせます。圧力エラストマーの変形による中心ボディが伸縮性があるボディに起こるとき線形出力を作り出すために、金属の薄膜は、変形と共に放出させるホイートストン・ブリッジ起こります。
電子インターフェイスおよび信号定義
| 電気関係 | |||||
| 2ワイヤー | 3ワイヤー | 4ワイヤー | ケーブル | Hirschmann | 空気プラグ |
| 力 | 力 | Power+ | 赤い | 1 | 1 |
| 出力 | 出力 | Output+ | 青い | 2 | 2 |
| 力の地面 | パワー | 黒 | 3 | 3 | |
| 出力 | 緑 | ||||
| 保護される | 保護される | 保護される | 黄色 | 4 | |
変数
| Spec. | 価値 | ||||
| 圧力範囲 | -0.1….- 0.01MPa ...... 200MPa | ||||
| 負荷圧力 | _2倍nominalわずかな値圧力（1.5X） | ||||
| 破裂圧力 | _4倍nominalわずかな値圧力（3X） | ||||
| 正確さ | ±0.1%F.S、±0.25%F.S、±0.5%F.S | ||||
| 安定性 | 最高典型的な価値0.25%F.S/year。0.4% F.S | ||||
| 実用温度 | -50°C~150°C | ||||
| 補償の温度 | -20°C~120°C | ||||
| 中型の両立性 | 1Cr18Ni9Tiとのすべての腐食性の中型の互換性がある | ||||
| 電気性能 | 2ワイヤーsystem3/4ワイヤー システム | ||||
| 出力信号 | 4~20mA、0~20mA、0~10mA、0~5V | 0~10V | |||
| 電源 | 12~30Vdc、0-30VDC、1-5V、0.5-3V | ||||
| 負荷圧力 | （U-10）/0.02 （Ω） | >20kΩ | |||
| 絶縁材 | >100M Ω@50V | ||||
| 電気強さ | 二番目の500V@60 | ||||
| 振動/影響 | 10g/5~2000Hzの斧X/Y/Z20gの正弦11ms | ||||
| 圧力耐久財 | 2×106pressure円@25°C | ||||
| 電気関係 | Hirsmannの空気はケーブル、水証拠ケーブルを差し込みましたり、修理しました | ||||
| 表示範囲 | -999~1999 | ||||
| 圧力港 | M20×1.5、G1/4、G1/2、R1/2、NPT1/2、NPT1/4 | ||||
| 圧力タイプ | G、S | 応答時間:10ms | |||
| EMI/EMC | EMI:EN50081-1/-2;EMC:EN50082-2 | ||||
