起源の場所:
中国
ブランド名:
Kacise
証明:
CE
モデル番号:
GXPS540

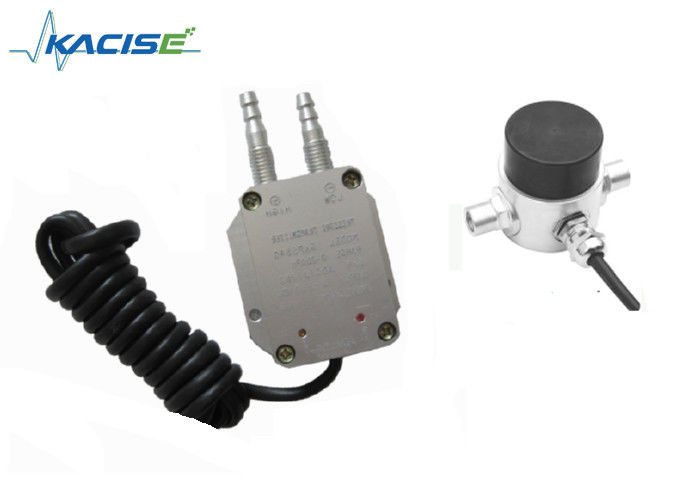

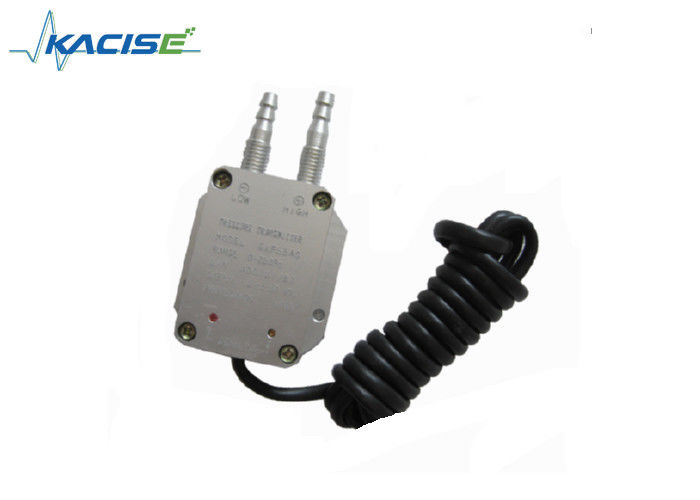

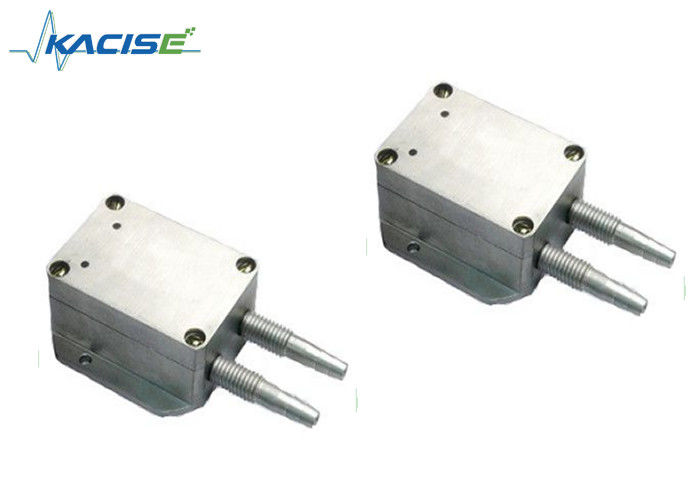

GXPS540 風圧差圧トランスミッタは高精度で高安定性の弁を採用し,ストレスの隔離技術で組み立てられています.厳格な温度補償と信号増幅によって信頼性の高い4~20mAまたは1~5V信号出力にマイクロ差圧,空気圧,流量および他のパラメータを転送します.
特徴わかった
電子インターフェースと信号の定義
パラメータ
| 仕様だ | 価値 | ||
| 圧力範囲 | ±5kPa......±10000kPa | ||
| 過負荷圧 | 1.5時 定数圧力 | ||
| パイプラインプレス | 3,5定数圧の10倍 | ||
| 精度 | ±0.25%F.S, ±0.5%F.S | ||
| 安定性 | 典型的な値は0.25%F.S. 最大:0.5%F.S. | ||
| 動作温度 | -40°C~85°C (OEM-40°C~120°C) | ||
| 補償された温度範囲 | -10°C~70°C | ||
| 中等 | 全カウスティック・ミディアム 1Cr18Ni9Tiまたは銅と互換性 | ||
| 電気特性 | 2 ワイヤシステム | 3 ワイヤシステム | |
| 出力信号 | 4~20mA | 0~5V | 0~10V |
| 電源 | 10~30Vdc | 8~30Vdc/ac | 11~30Vdc/ac |
| 負荷抵抗 | (U-10)/0.02 (Ω) | >100kΩ | |
| ケースと終了間の最小隔離 | >100MΩ@50V | ||
| 突発免疫 | >500Vac@60秒 | ||
| 衝撃と振動 | 10g/5~2000Hz,軸 X/Y/Z20gシナス11ms | ||
| 耐圧性 | 2×106圧力回路 @25°C | ||
| 電気接続 | 防水ケーブル 1.5m 長 IP65 | ||
| 圧力ポート | 内側と外側G1/4,内側と外側NPT1/4, | ||
| 応答時間 | 10ms | ||
| 圧力の種類 | 差圧 | ||
| 証明書 | 断熱装置 防爆 CE | ||
| EMI/EMC | EMI: EN50081-1/-2;EMC: EN50082- | ||
サイズ
GXPS540には 2 つの調整可能なスロットタイプスクリューがあります.
Zはゼロ調整です
S は全範囲調整を表します. (範囲が変わらなければ,調整する必要はありません.)
注:範囲が<1KPaである場合,配置がゼロポイントに影響を与える可能性があります.設置後にZを調整してください.
適用する
注文情報
GX-- 範囲-出力-精度-電力-構造-ケーブル長さ-パッケージ
