カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計

カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計

  • カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計
  • カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計
  • カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計
  • カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計
カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計
商品の詳細:
起源の場所: 中国(本土)
ブランド名: Kacise
証明: ISO9001:2008
モデル番号: GR4
お支払配送条件:
最小注文数量: 1ps
価格: Negotiable
パッケージの詳細: 各単位に個々の箱があり、すべての箱は標準パッケージで詰まりますまたは顧客は利用できる要求します
受渡し時間: 5-8 仕事日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram、Paypal
供給の能力: 1 週あたりの 10000 部分
連絡先
詳細製品概要
タイプ:: ノイズと減衰 材料:: アルミニウムまたはステンレス鋼
証明書:: ISO9001:2008 使用法:: 産業機械
適用:: 空撮カメラ ジンバル撮影 ドローン撮影 衝撃防振 GR1シリーズ カメラ防振装置
ハイライト:

ワイヤー ロープの衝撃吸収材

,

振動分離のダンパー

GR4絶妙なカメラのジンバルの安定装置のヘリコプターの無人機の衝撃の振動絶縁材のステンレス鋼のカメラの振動Isol



1. 製品の説明



現在、共通ワイヤー ロープのアイソレーターは螺線形、アーチおよびリングを、等備えている。しかしいずれにしても、それらは傷ついているか、または曲がるステンレス鋼 ワイヤー ロープから成っている。共通の利点は装置が三方保護効果をもたらしたり、高温および粗い環境で確実にはたらくことができること広い忍耐の範囲、無制限の貯蔵および耐用年数を過す。耐衝撃性の点では、それは最も小さいスペースの最高の影響の減少を達成縦の正当な変形はアイソレーターの高さの40 ~60%に達することができる。それらは装置の交通機関で使用され、元のプラスチックおよびゴム製耐衝撃性の包装を取り替える。ロケットおよびミサイルのキャリアはまたそれを使用した。船の側面で、それは軽い打撃粉砕機、重い打撃粉砕機および浮遊打撃粉砕機のプラットホームの試験を渡し、MIL-S-901およびMIL-STD-167の条件を満たす。ワイヤーラインのアイソレーターによい耐久性および疲労がある。それらは150時間、13Hzの7,000,000回、± 1.5mmの広さ2.4mmのワイヤーラインのアイソレーターをテストし、結果はうまくある。彼らはまた1.5mmのロープの直径が付いている振動アイソレーターに25gを入れ、10kHzまで広がり頻度振動試験を遂行する。振動分離の効果はロープのアイソレーターは小さい広さおよび構造騒音を隔離できると証明する95%である。



GXはワイヤー ロープのアイソレーターを特色にするそれらが事実上あらゆる適用に取付けられているようにする容易な、一点取付けを密集させる。小型はまた個々のシステムの部品の分離、敏感な装置の使用のためのmakingthemの理想および電子工学を可能にする。私達の標準的なGXワイヤー ロープのアイソレーターと全く同様に、GXのコンパクト ワイヤー ロープのアイソレーターは特許を取られた、金属製の設計を特色にし、温度または基質の条件にもかかわらず、最大信頼性およびそれを保障する部品は私達のワイヤー ロープのアイソレーター シリーズのそれらに類似したMILSPECSに会うのを助けることができる。私達の「密集したワイヤー ロープのアイソレーター サイズ分け情報」を参照しなさい。

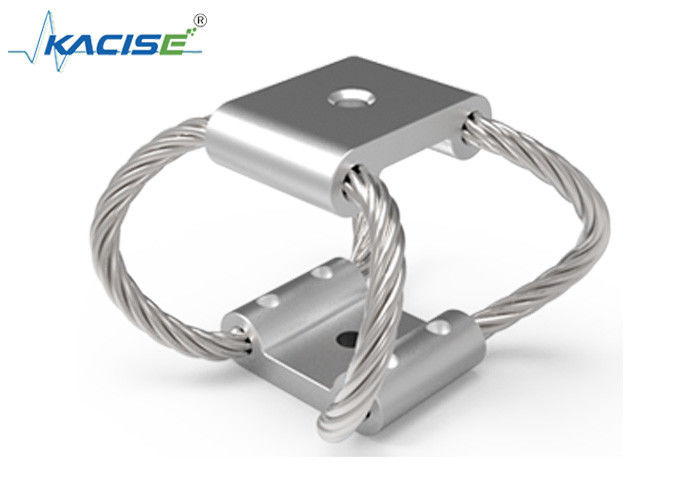

カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計 0



2.Parameters



次元のパラメータ テーブル

モデル 高さ±1.5 (mm) 幅(mm) 重量(kg) MountingOptions を通して穴(mm) 糸(mm) C'sink
GR4-100 42 47 0.63 、B、C、D、E、S φ7 M6x1.0 90
GR4-200 53 54 0.63
GR4-300 60 59 0.68
GR4-400 75 58 0.77



表1 GR4シリーズ技術的な変数

モデル 最高のスタティック ロード(N) 最高の偏向(mm) Kv (振動) (KN/m) Ka (衝撃) (KN/m)
GR4-100 24 19.6 12 5.8
GR4-200 18 29.7 6 2.5
GR4-300 13 35.8 4.4 1.6
GR4-400 6.7 49.3 2.2 0.7



テーブル2 GR4 45°Compression/Rollの負荷

モデル 最高のスタティック ロード(N) 最高の偏向(mm) Kv (振動) (KN/m) Ka (衝撃) (KN/m)
GR4-100 11 19.3 6.4 2.8
GR4-200 6.7 29.5 3.1 1.1
GR4-300 5.3 37.1 2.2 0.7
GR4-400 3.6 52.3 1.1 0.4



表3のGR4せん断/ロール負荷

モデル 最高のスタティック ロード(N) 最高の偏向(mm) Kv (振動) (KN/m) Ka (衝撃) (KN/m)
GR4-100 8.5 17.3 1.9 1.9
GR4-200 7.1 26.4 1.1 1.1
GR4-300 5.3 33.3 0.7 0.7
GR4-400 3.3 47 0.4 0.5





3.Feature



●フランスの同じ生産として設計されていなさい
●より少ない容積および重量が付いている特徴
●三次元可変的な剛さおよび摩擦の特性を使って
●広く小さい装置で使用されるため



4.Application分野

適用 典型的な装置 保護からの 操作上の利点
電子工学、コンピュータ、
機械類
爆発性の送風、
固有の振動、嵐
手入れ不要長い生命
温度の極端、
耐食性、
すべての斧の保護
起伏の多い地形車 器械使用、発電機、
電子工学
起伏の多い地形、
悪い道路状況、
衝突
手入れ不要長い生命
温度の極端、オゾン、
放射能、紫外線放射
航空機 電子工学、コンピュータ 高G操縦、
落下着陸、乱流の空気
温度および高度の極端、ライト級選手
輸送箱 光学、器械、ミサイル、電子工学

低下を扱う運輸

/荷を下す負荷

手入れ不要長い生命

湿気への露出、繰り返された使用

産業設備



遠心分離機、ドライヤー、ポンプ

不均衡な動的負荷、

流動ハンマー、固有の振動、基礎弱さ

手入れ不要長い生命

腐食性の環境

兵器装置

ミサイル発射装置、タンク

ミサイル発射機、計算機制御、電子工学

起伏の多い地形、humping鉄道運輸 、温度の極端手入れ不要、近くの送風
医療機器

機械設備

患者管理に必要

可動部分からの振動、移動式カート輸送の衝撃 のガスを供給すること手入れ不要、殺菌することができない
煙突

煙突、スクラバー、

測定器

共鳴風のもたらすこと

頻度、スクラバーの近くで乱れを引き起こす煙道ガスにより等。

、温度の極端手入れ不要、腐食性の環境

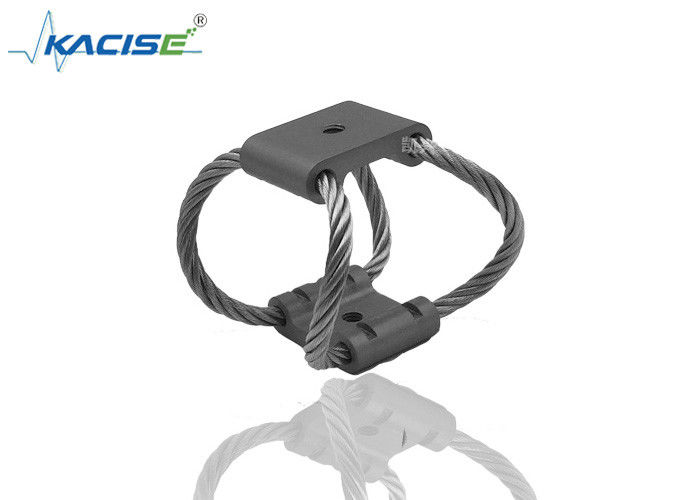

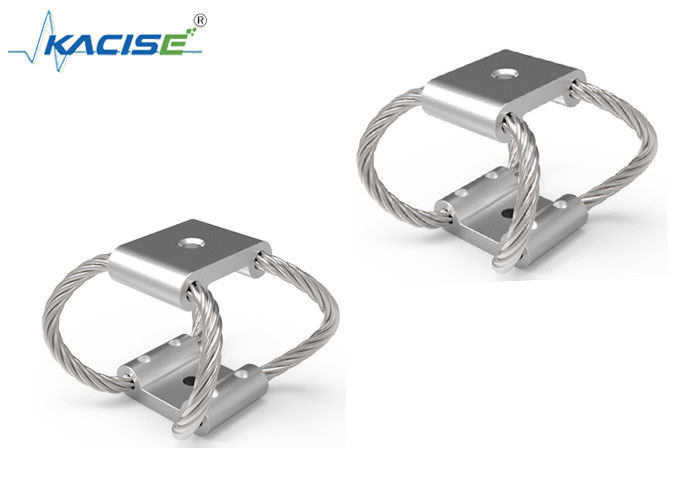

カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計 1カメラのジンバルの安定装置ワイヤー ロープの振動アイソレーターすべての金属の設計 2
