起源の場所: | 中国 |
ブランド名: | Kacise |
証明: | CE / ISO / Explosion-proof |
モデル番号: | KUHM2100 |
最小注文数量: | 1 |
---|---|
価格: | Negotiable |
パッケージの詳細: | カートン/木箱 |
受渡し時間: | 5~8 仕事日 |
支払条件: | L/C、D/A、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 1000pcs |
DN (mm): | DN15~DN300 | 圧: | 1.6Mpa |
---|---|---|---|
接続: | 通る/DN50~DN300フランジのDN15~DN40関係 | コミュニケーション: | RS-485/MBUS/Lora433MHZor 868MHZ/GPRS |
精度: | クラス 2 | 保護: | IP67/IP68 |
インストール: | デフォルトは命令するとき示す流入、なぜならリターン流れの必要性です | 電源: | 高い発電のリチウム電池 |
臨時雇用者。センサー: | 組のPT1000温度1.5mの標準Senso | ||
ハイライト: | 超音波btuのメートル,mバス水道メーター |

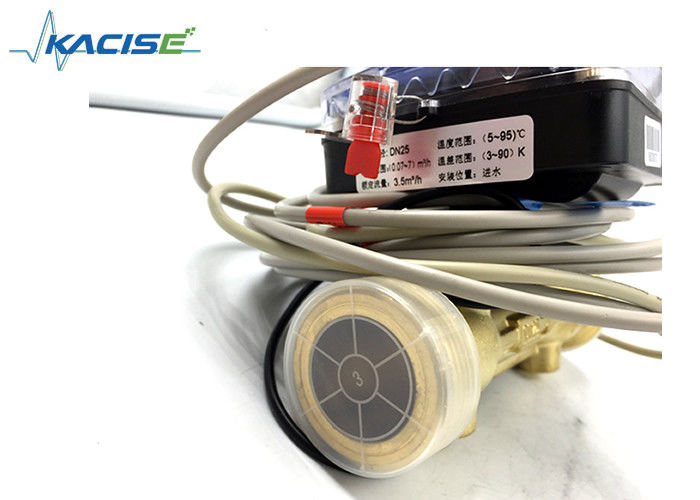

Wirless住宅/アパート/建物のための超音波BtuのメートルのLora/GPRS超音波熱メートル
記述
KACISE KUHM2100シリーズ熱メートルは最先端の非磁気技術を採用し、優雅な出現、正確な測定、便利な管理、安定した操作を、安全、経済的である生命を使用して強い反腐食および長い特色にします。
それは集中された熱補給管理、別の世帯のデータ収集管理が付いている熱システムで広く利用されています。
コミュニケーション モードのですユーザーのニーズに従って任意変わります。
特徴
☆の測定熱。
☆ショーの供給/リターン水温および差動温度。
☆の表示山の流れの測定および即時の流れは測定します。
☆の走行時間の表示。
☆の涼しい測定および表示(熱/冷たい超音波熱メートルのために)
技術仕様
直径 | 最低流れ | 流量 | 最大流 | 長さ |
qmin (mの³ /h) | qp (mの³ /h) | qmax (mの³ /h) | mm | |
DN15 | 0.03 | 1.5 | 3 | 110 |
DN20 | 0.05 | 2.5 | 5 | 130 |
DN25 | 0.07 | 3.5 | 7 | 160 |
DN32 | 0.12 | 6 | 12 | 180 |
DN40 | 0.2 | 10 | 20 | 200 |
測定の正確さ | CJ128-2007Class |
|||
関係 | DN15~DN40によって通されるconnection/DN50~DN300フランジの関係 | |||
圧力損失 | ≤0.02MPa | |||
最大吸入圧(MWP) | 1.6MPa | |||
流れの測定範囲 | 1:100 | |||
温度検出器 | 組のPT1000温度検出器1.5mの標準(ケーブル長は変えることができます) | |||
データ記憶 | 記録18か月のの連続的な店 | |||
パワー保護 | パワーの後で、メートルは力の後で流動度の前におよび対応する時間のすべての記録を、それ回復測定機能自動的に救うことができ、時間の継続を保障します | |||
遠隔伝達 | MBUS/RS-485 | |||
電源 | 高い発電のリチウム電池 | |||
保護クラス | IP67 (変更されるIP68必要性) | |||
環境のクラス | クラスB | |||
温度較差 | (5~95の) ℃ | |||
温度の相違 | (3~90) K | |||
設置方法 | 流入またはリターン流れ(デフォルトは命令した場合流入、なぜならリターン流れの必要性は示すです) | |||
設置位置 | 横/垂直 | |||
耐久性 | cycle≥6年を整備して下さい | |||
表示 | 8ビットLCD表示 | |||
耐磁性の妨害 | 磁界の干渉の強度が以上100 ka/m時、水道メーターの測定および遠隔伝達特徴に影響を与えるべきではないです |
指定
わずかな直径 | DN15 | DN20 | DN25 | DN32 | DN40 |
次元(長さmm) | 110 | 130 | 160 | 180 | 200 |
最大流(m3 /h) | 3 | 5 | 7 | 12 | 20 |
標準流れ(m3 /h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
最低流れ(m3 /h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
最大流の読書 | 999999.99 (m3) | ||||
最高熱読書 | 99999999 (KW·h) | ||||
電源 | 3.6VDC | ||||
電池の寿命 | >6年(リチウム電池) | ||||
正確さのクラス | クラス2 | ||||
コミュニケーション モード | 赤外線インターフェイス、M-BUS/RS485 | ||||
損失を押して下さい | ≤ 0.025 Mpa (通常の流れの下で) | ||||
IPのクラス | IP 68 | ||||
温度較差 | (4--95) °C | ||||
温度の相違の範囲 | (3--70) k | ||||
温度の相違の開始 | 0.01k | ||||
温度検出器 | Pt 1000 | ||||
周囲温度 | +5°C--+55°C | ||||
包囲されたレベル | Aを水平にして下さい | ||||
取付け | 横の縦の取付け | ||||
モニター | 8ディジット | ||||
温度検出器の長さ | 1.5m | ||||
働く流れ | 45uA | ||||
データ記憶 | 最後まで履歴データを24か月貯えて下さい |
取付けおよび注意
熱メートルは両方流入の管またはリターン流れの管に取付けることができます(流入の管に、帰りの管に取付ける必要性なら明かに徴候なります取付けられている工場デフォルトは生産の間に工場の前に)。取付けが、注意するべきであるとき媒体の流れ方向への熱メートルの管ボディの矢と同じとしてあります。
特別な注記:問題は流入の管かリターン流れの管に取付けられている熱メートル温度検出器きちんと接続されるべきではないです(流入の管のための赤いラベル、帰りの管のための青いラベル)
器械の共通の問題
メートルは普通働くことができません
◇の暖房装置はまたはない働いています;
◇の地球弁は完全にまたはない開きません;
◇は管またはない妨げられます;
◇は鉛のシール完全またはないです;
◇電池はよいですまたはない;
◇熱メートルは数えていません
①、熱メートルの逆転させた取付け
②、トランスデューサー ケーブルは壊れています
③はある部屋のの熱供給管で、フィルター妨げられますあります
◇フィルターを定める方法をかどうかブロックか。
流入の臨時雇用者。正常で、流れの臨時雇用者を戻します。余りに低いですの臨時雇用者。流入およびリターン流れの相違は10°より多くです、流動度は余りに低いです(m3 /h)、か今流動度は通常、フィルター妨害です、またはユーザーは使用しません。
解決:弁を(流入は流れ弁を戻します)閉め、フィルターがそれの黒く、きれいなフィルターそして内部であるかどうか観察するためにフィルターを、取除き、そしてフィルター、開管弁を取付けて下さい、点検するために3分をかどうか流動度および臨時雇用者待って下さい。正常です。
異常な◇熱メートル データか跳躍
①、設置位置は正しくないです、水位
まっすぐな管が余りに短い、くねり②、前部および背部は余りに大きい、前部管の直径ありますです
より大きい変更。
◇熱メートルに流れの量、熱がありません、または熱は非常に大きいです
熱のない①は、通常流入およびリターン流れの臨時雇用者の逆転させた取付けです。センサー
②、熱は非常に大きいです、ので臨時雇用者。センサーの測定の臨時雇用者。不正確に、臨時雇用者。相違は非常に大きいです。
◇熱メートルの異常な臨時雇用者。、か臨時雇用者。0はあります
①、臨時雇用者。センサー ケーブルは壊れています
②、臨時雇用者。センサーのスチール・ケースは壊れています。
