起源の場所:
中国
ブランド名:
Kacise
証明:
CE / ISO / Explosion-proof
モデル番号:
KTF

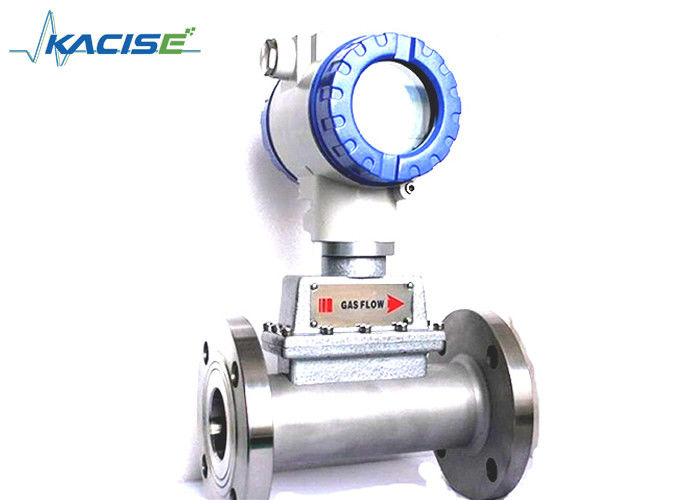

GPRS 無線LPG流量計 GPRSタービン流量計 LPGガス流量計
記述
KTFGシリーズガスタービンメーターの動作は,ガスの速度を測定することに基づいています.流れるガスは,メーターの直線セクションによって加速され,条件付けされます.ストレートシート ガス流のプロファイルを準備するタービンの車輪に流れる前に,ガスが流れる前に,望ましくない渦や渦や不対称性が起こります.流れる液体の動力力がローターを回転させます.
タービンホイールは,特殊な高精度,低摩擦のボールベアリングを搭載したメインシャフトに搭載されている.タービンホイールは,ガス流量に対して知られた角度を持つ螺旋刃を有する.調節されたガスと加速されたガスは,ガス速度に比例する角速度でタービンホイールを動かす.
KTFGシリーズのガスタービン流量計は,天然ガス,石炭ガス,液化ガス,軽炭化ガスの測定に広く使用されています.
特徴
☆ガス測定用の専用機器
☆石油とガスのリサイクルシステム専用機器
☆高精度: ±1.5%, ±1.0%または ±0.75%
☆ よく繰り返す
☆ 測定されたガスの試験温度,圧力,流量; 流量の自動追跡と補償; 標準状態でのガス総体積の表示; 温度,圧力,時間と日付など
☆ 圧力と温度センサーを組み込み,高い安全性能,コンパクトな構造と美しい外観
☆ 1 つの3V10AHリチウムセルに 3 年以上の使用寿命
☆ 計器系数,電源を切った後10年間保持される総流量値
仕様s
| パラメータ | 記述 | |
| DN (mm) と接続 |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 フレンズ接続 25, 40回スレッド接続 |
|
| 精度 | ±1.5%, ±1.0%または ±0.75% (特別注文が必要) | |
| 範囲比 | 1:101つ目は201つ目は30 | |
| 楽器の材料 | ボディ:SS304;インペラー:防腐ABSまたは高品質のアルミ合金;インジケーター:鋳型アルミ | |
| 中間温度 (°C) | -30 °C ~ +80 °C / -86 °F ~ +176 °F | |
| 環境 |
温度は-20°C~ +60°C/ -68°F~ +140°F 相対湿度: 5%~90%, 大気圧: 86 ~ 106 KPa |
|
| 出力信号 |
センサー:パルス周波数信号,低レベル0.8V未満,高レベル8V以上 トランスミッター: 2本のワイヤ 4-20mA DC電流信号 |
|
| 電源 |
センサー: +12V DC, +24V DC (オプション) 送信機: +24V DC 地元表示タイプ:内蔵3Vリチウム電池 |
|
| 信号伝送線 | STVPV3×0.3 (3本のワイヤ), 2×0.3 (2本のワイヤ) | |
| 送信距離 | 1000mを超えない | |
| シグナルラインインターフェース | M20×1.5 (F) | |
| 防爆グレード | EXDIIBT6 | |
| 保護レベル | IP65 | |
注文情報
モデル be 定数圧,中最大圧,中高温,中高成分,流量範囲,信号出力に応じて選択する.
作業流量範囲は (20%から80%) Qmax になります.
標準信号出力:パルス信号 (ws) 出力3ワイヤ,標準流量信号 (ICカード) 出力またはRS485
通信出力 注文時に指定してください.
| M についてoel について | Rエマークス | ||||||
| KTFG | |||||||
|
タイプ |
N | センサータイプ: +12Vまたは24V,出力3ワイヤパルス信号 | |||||
| A について | トランスミッタータイプ: +24V,出力2ワイヤ 4-20mA | ||||||
| B について | スマートタイプ:リチウム電池,出力なしの局所表示 | ||||||
| C について | スマートタイプ: +24V,局所表示,出力2本のワイヤ 4-20mA | ||||||
|
S |
スマートタイプ:T&P補償統合,リモート信号付きのローカル表示 | ||||||
|
DN |
25 | DN 25 mm | |||||
| 40 | DN 40 mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65mm | ||||||
| 80 | DN 80 mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125 mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
|
範囲 |
W(x) | 拡張範囲,表2参照 | |||||
| S (x) | 標準範囲,表2参照 | ||||||
|
機体材料 |
S | ステンレス鋼 | |||||
| L について | アルミ合金 | ||||||
| T | カスタマイズ | ||||||
|
インペラー材料 |
S | 防腐 ABS | |||||
| L について | アルミ合金 | ||||||
| T | カスタマイズ | ||||||
|
中等 |
N | 特別な構造がない | |||||
| A について | 酸素専用 | ||||||
| B について | 圧縮空気専用 | ||||||
製造と在庫
パッケージ
適用する
問い合わせを直接私たちに送ってください.
