起源の場所:
中国
ブランド名:
KACISE
証明:
ISO / CE / Explosion-proof
モデル番号:
KVFシリーズ

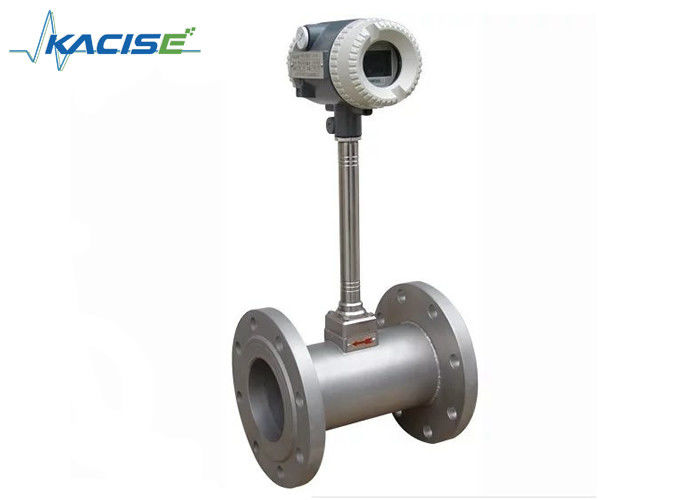

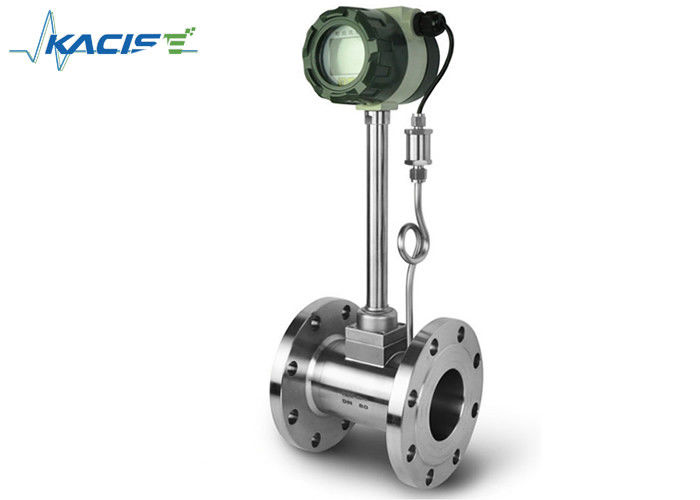

パイプライン型 フレンジ式装置 渦流量計 ガス流量計
紹介
渦流量計は,ガス (空気,酸素,窒素,石炭ガス,天然ガス,化学ガスなど) の流量率を計測するためのカーマン渦流の原理で動作する流量計である.自動制御システムで流量トランスミッターとして使用できます製品が先進的な差分技術を採用し,隔離,シールド,フィルタリングの測定とともに,より良い抗振動性能と信号安定性を備えています.
特徴
1. フレンズボディ: 完全に鍛造されたパーツ,それはパーツに割れるのを避けるでしょう.100%SS304素材,我々は材料レポートを提供することができます.
2電子回路板:デジタル回路板,ほとんどのサプライヤーはアナログ回路板を使用します.デジタル回路板は振動防止と干渉防止の利点があります.
3流量コンバーター: 独特のモジュール式設計で,アマチュアが簡単に操作,分解,組み立てることができます. 事故のリスクを回避します.
4溶接:先端な魚のスケール技術を採用し,溶接縫合が美しくスムーズに見える.
5日本OVAL技術で 組み込み型のセンサーで 三角型プリズマが落ちない
6平均気温センサーは最高気温を350°Cで測定できます 通常は-40~250°Cです
パラメータ
| パイプ直径 | DN15~DN1800 |
| メーター材料 | 1Cr18Ni9Ti |
| 定数圧 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 測定された中気温 (°C) | -40~+250°C; -40~+350°C |
| 環境条件 | 温度:-10~+55°C,湿度 5%~90%,圧力: 86~106Kpa |
| 精度クラス | 液体: ±05 |
| ガスまたは蒸気を測定する: | 読み込み±1.0± 15 |
| ターンダウン比 | 1:10;1:15 |
| 圧力の損失係数 | Cd<26 |
| 出力信号 | 4〜20mA またはパルス |
| 電源 |
センサー: +12VDC, +24VDC 送信機: +24VDC 現場表示: 3.2V バッテリー |
| 信号伝送線 | STVPV3×0.3 (三線),2×0.3 (二線) |
| 設置 | 組み込みの固定フレンズまたはフレンズ接続 |
| 送信距離 | ≤500m |
| 信号線インターフェース | 男性用糸M20×15 |
| 爆発レベル | EXDIIBT6 |
| 保護クラス | IP65 |
| 振動加速を許可する | 1.0g |
モデル選択
| KVF | パラメータ | ||||||||||
| 定数直径 | DNXX | DN15~DN1800 (mm) | |||||||||
| 構造 | F について | ディスプレイ付きのリモートタイプ | |||||||||
| Y | ディスプレイ付きのコンパクトタイプ | ||||||||||
| 精度 | A について | パイプタイプ:クラス10 | |||||||||
| B について | 挿入型:クラス25 | ||||||||||
| 名指圧 | 16 | 1.6Mpa | |||||||||
| XX | カスタマイズ | ||||||||||
| 中間の最大温度 | M について | <250°C | |||||||||
| H | >250°C | ||||||||||
| その他の機能 | P | 圧力補償装置 | |||||||||
| T | 温度補償装置 | ||||||||||
| PT | 圧力と温度補償で | ||||||||||
| パワー | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (リモートディスプレイ) | ||||||||||
| 3 | 3.6V リチウム電池 (現場表示) | ||||||||||
| 生産量 | A について | 4〜20mA | |||||||||
| M について | 電圧パルス | ||||||||||
| H | ハート | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 設置 | 1 | フレンズ | |||||||||
| 2 | クランプフレンズ | ||||||||||
| 3 | 挿入 | ||||||||||
| 4 | 糸 | ||||||||||
| 5 | クランプ | ||||||||||
| 爆発防止 | A について | 爆発防止がない | |||||||||
| B について | 内在的な爆発性 | ||||||||||
| G | 防火性 | ||||||||||
製造と在庫
パッケージ
適用する
問い合わせを直接私たちに送ってください.
