起源の場所:
中国 (本土)
ブランド名:
Kacise
証明:
CE
モデル番号:
GXPS420
適用する
特徴
紹介

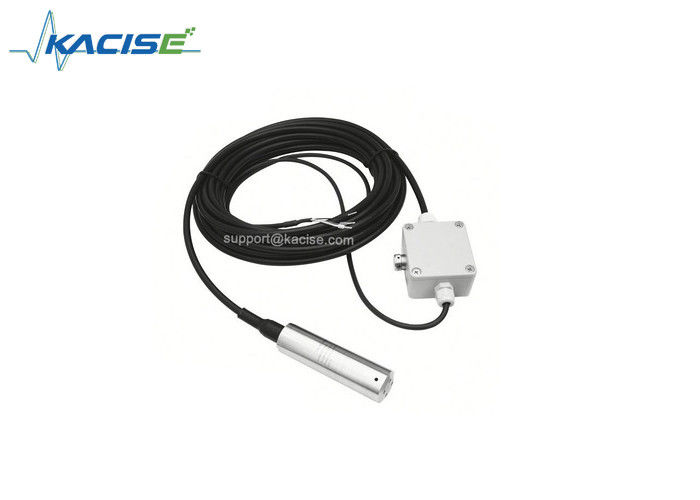

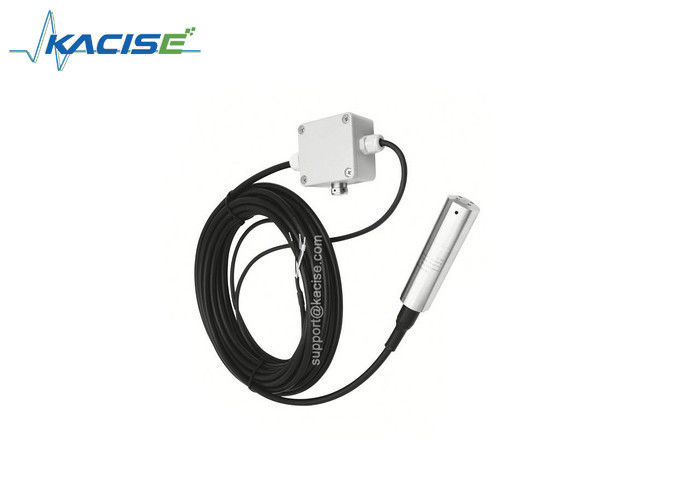

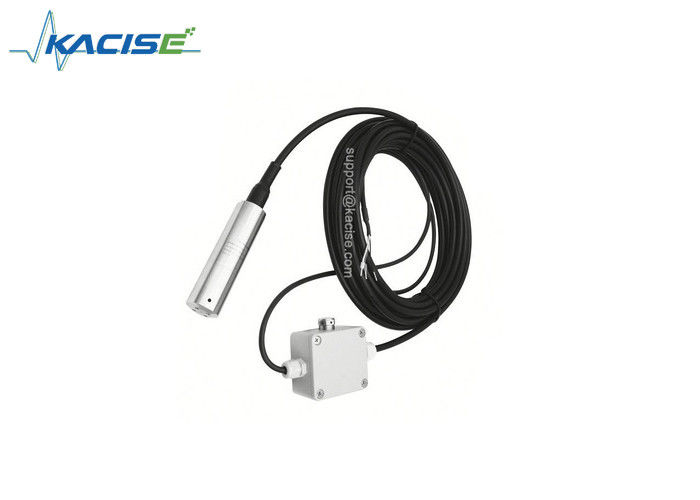

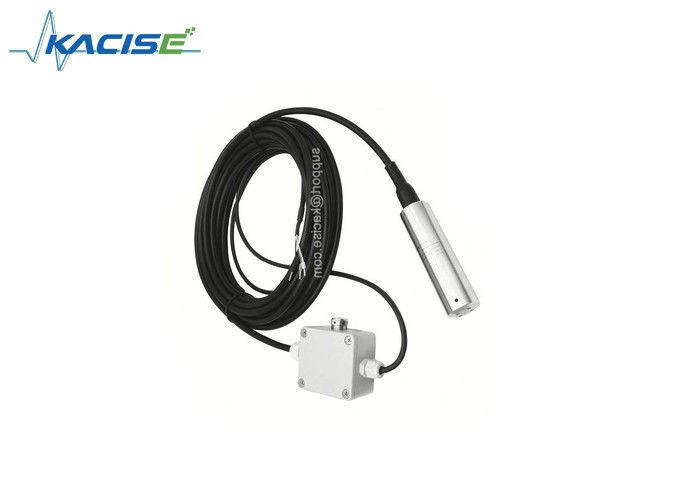

GXPS420シリーズの圧力トランスミッタは 非常に信頼性があり 高安定性があり 高精度です
高温液体レベル送信機.主に高温測定に使用される
この製品には1Cr18Ni9Tiステンレス鋼構造が使われています.
油で満たされた圧力コアボディの拡散の有名なブランド,ズームインとV / Iに専念
送信機変換回路で,ゼロスケールとフルスケールの校正を容易にする.
場所の異なる使用に応じて,耐磨,油,酸,アルカリ耐性,高強度特殊
2本のワイヤーのシステム 循環出力は非極性,三本のワイヤーの電圧出力は
ACとDC セキュリティー・証明 隔離 防爆証明 CE証明
電子インターフェースと信号の定義
| 電気接続 | 出力信号 | ||||
| ケーブル | 2 ワイヤシステム | 3 ワイヤシステム |
2本のワイヤ |
4~20mA | |
| 赤色 | パワー | パワー |
4~20mA 0~20mA |
||
| 青/緑 | 出力 | ||||
| ブラック | 生産量 | パワーグラウンド | 3本のワイヤ |
0/1~5V 0~10V (DC) |
|
| 黄色 | シールド | シールド | |||
| タイプ | |
| A について | 受信機より近い位置 |
| B について | 受け取る道具の位置 |
| C について | 井戸頭装置条件に適している |
パラメータ
| 仕様だ | 価値 | ||
| 圧力範囲 |
0~1....500mH2O: 9.8KPa...4900KPa 0.09bar...49bar 0.09atm...48atm 試聴する 1.4psi... 711psi 2.8インチHg... 1400インチHg |
||
| 過負荷圧 | 1.5 倍 定数圧 | ||
| 二次的な封じ込め | 3 倍 定数圧 | ||
| 精度 | 0.25%F.S,0.5%F.S (MARSポートフォリオは高精度) | ||
| 安定性 | 典型的な値は0.15%F.S. 最大値は0.25%F.S. | ||
| 動作温度 | -20°C~100°C (-20°C~120°C利用可能) | ||
| 補償された温度範囲 | -10°C~70°C | ||
| 中程度の互換性 | 全カウスティック・ミディアム 1Cr18Ni9Ti と 316L と互換性 | ||
| 電気特性 | 2本のワイヤ | 3本のワイヤ | |
| 出力信号 | 4~20mA | 0/1~5V | 0~10V |
| 電源供給 | 10~30Vdc | 8~24Vdc/ac | 11~30Vdc/ac |
| 負荷抵抗 | (U-10)/0.02 (Ω) | >100kΩ | |
| ケースと終了の間での最小隔離 | >100MΩ@50V | ||
| 衝動抵抗性 | 500V@60秒 | ||
| ディスプレイパネル | 5について密封度 IP68 | ||
| 圧力ポート | T=潜水艦 F=スプリントスタイル | ||
| 応答時間 | 10ms | ||
| 衝撃と振動 | 10g/5~2000Hz,軸 X/Y/Z 20gシナス11ms | ||
| 証明書 | 本質的に安全なモード,防爆絶縁,CE | ||
| EMI/EMC | EMI: EN50081-1/-2;EMC: EN50082-2 | ||
| 防雷 | 空気圧8000Vの伝導,ハウジング,ケーブル圧4000Vの伝導 | ||
注文情報
GX-タイプ-範囲-出力-精度-電力-構造-ケーブル長さ-パッケージ
例えばGXPS420-2.5m-A-0.5-DC24-T-5m-スポン
PS420 ユニバーサルタイプ 0-2,5mH2O 24Vdc電源 4-20mA出力 潜水型 5mケーブル 泡パック
問い合わせを直接私たちに送ってください.
