起源の場所:
中国
ブランド名:
Kacise
証明:
CE / ISO / Explosion-proof
モデル番号:
KUHM2100

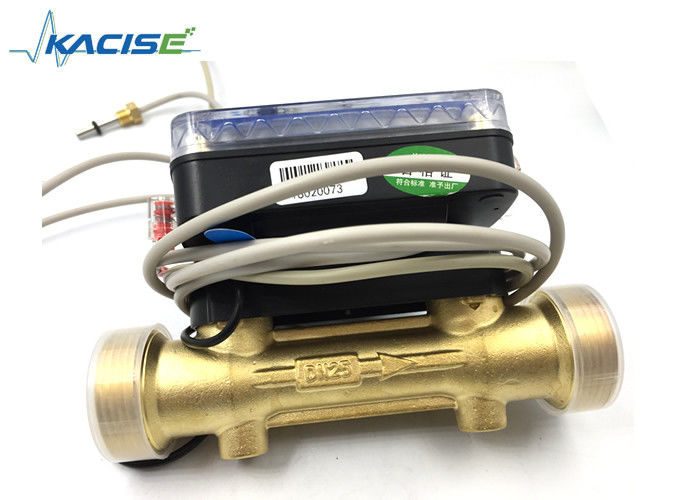

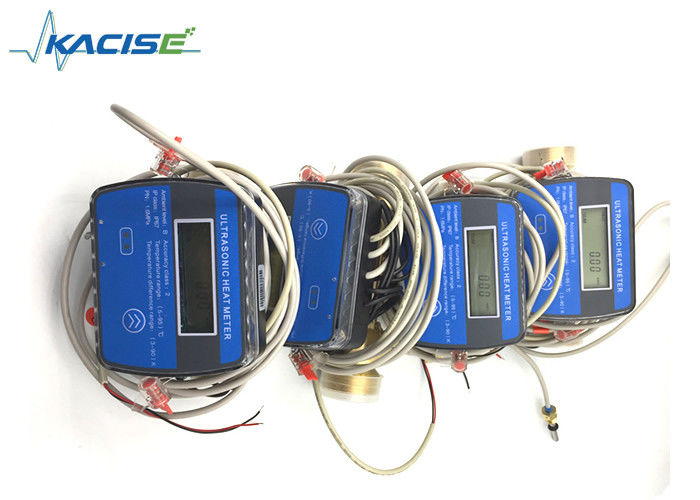

超音波Btu計 住宅/アパート/建物用超音波熱計
特徴
☆ 温度を測る
☆供給/返水水温と気温差を示します.
☆表示 パイル流量測定とインスタントネオ流量測定器です
☆ 実行時間表示
☆冷たい測定と表示 (熱/冷たい超音波熱計)
記述
Ultrasonic flowmeter is a kind of flowmeter developed based on the principle that the propagation velocity of ultrasonic wave in the flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of sound wave in the stationary medium主にトランスデューサーとトランスデューサーで構成されています.
KACISE KUHM2100シリーズ超音波水計は,高精度,安定した操作,容易な保守の利点を持つ最も先進的な非磁気技術を採用します.強い耐腐食性寿命も長く 美しい外観 安全性も手頃な価格です
測定の精度と信頼性を向上させるために,機械流量計の代わりに,工業プロセス測定と制御に広く使用できます.すべての種類の高性能流量計の代わりに.
集中的な熱供給管理,別々の家庭データ収集管理の熱システムで広く使用されています.
通信モードは,ユーザのニーズに応じて選択できます.
仕様s
| 定数直径 | DN15 | DN20 | DN25 | DN32 | DN40 |
| 尺寸 (長さ mm) | 110 | 130 | 160 | 180 | 200 |
| 最大流量 (m)3/h) | 3 | 5 | 7 | 12 | 20 |
| 標準流量 (m)3/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
| ミニ流量 (m)3/h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
| 最大流量測定 | 999999.99 (m)3) | ||||
| 最大熱値 | 99999999 ((KW·h) | ||||
| 電源 | 3.6VDC | ||||
| バッテリーの寿命 | >6年 (リチウム電池) | ||||
| 精度クラス | クラス2 | ||||
| 通信モード | インፍራレッドインターフェース,M-BUS/RS485 | ||||
| プレス損失 | ≤0.025 Mpa (正規流量下では) | ||||
| IPクラス | IP 68 | ||||
| 温度範囲 | (4~95) °C | ||||
| 温度差の範囲 | (3~70) k | ||||
| スタート温度差 | 0.01k | ||||
| 温度センサー | Pt 1000 | ||||
| 環境温度 | +5°C - +55°C | ||||
| 環境レベル | レベルA | ||||
| 設置 | 横/垂直装置 | ||||
| モニター | 8桁 | ||||
| 温度センサーの長さ | 1.5m | ||||
| 稼動電流 | 45uA | ||||
| データ保存 | 過去24ヶ月までの履歴データを保存する | ||||
設置 と 注意
熱メーターは,両方のインフローパイプまたはリターンフローパイプ (工場デフォルトインフローパイプにインストール,必要に応じてリターンパイプにインストール) にインストールすることができます.製造中に工場の前に明示されなければなりません). 設置時,介質の流れ方向は,熱計管のボディ上の矢印と同じであることに注意する必要があります.
特別注意: 熱計が流入パイプに設置されているものであれ,戻り流入パイプに設置されているものであれ,温度センサーは正しく接続されている必要があります (流入パイプの赤いラベル,戻りパイプの青いラベル)
共同の問題
メーターは正常に動作できません.
◇暖房システムが動作しているか否か
◇ボールバルブが完全に開いているか開いていないか
◇パイプが塞がっているかどうか
◇鉛シールが完全かどうか
◇バッテリーが良くないか
◇ 温度計はカウントされていません
①熱計の逆装置
②,トランスデューサーのケーブルが壊れている
③部屋の熱供給パイプに遮断されます.
◇ フィルタ が 遮断 さ れ て いる か は どう 判断 でき ます か
流入気温が正常で,帰流気温が低すぎ,入流と帰流の気温差が10°以上で,流出速度は低すぎ3フィルタが詰まり,またはユーザは使用しません.
解決法:弁を閉め,フィルターを外し,フィルターが黒いかどうかを観察し,フィルターと内部を清掃し,フィルターを設置し,パイプのバルブを開きます.フローレートと温度をチェックするために3分待って. 普通のことです.
◇ 計熱器 の データ が 異常 や 跳ね上がる
①装置の位置が正しくない,水位が下がった
②前と後ろの直線パイプは短すぎた,曲がりすぎた,前パイプ直径は
大きくなって
◇ 熱計 に は 流量 が ある.熱 が ない,あるいは 熱 が 大きすぎる
①熱は,通常,逆流入流と帰流温度センサーの設置です
②温度センサーが温度を正しく測定していないため,温度差が非常に大きい.
◇ 温度計 の 異常 温度,あるいは 温度 が 0 です.
①温度センサーのケーブルが壊れた
②温度センサーのステンレスステールケースが壊れた
テクニカル仕様
| 直径 | ミンスフロー | 流量 | マックスフロー | 長さ |
| qmin ((m3/h) | qp ((m3/h) | qmax ((m3/h) | mm | |
| DN15 | 0.03 | 1.5 | 3 | 110 |
| DN20 | 0.05 | 2.5 | 5 | 130 |
| DN25 | 0.07 | 3.5 | 7 | 160 |
| DN32 | 0.12 | 6 | 12 | 180 |
| DN40 | 0.2 | 10 | 20 | 200 |
| 測定精度 | CJ128-2007 年 |
|||
| 接続 | DN15~DN40 スレッド接続/DN50~DN300 フレンズ接続 | |||
| 圧力の減少 | ≤0.02MPa | |||
| 最大作業圧力 (MWP) | 1.6MPa | |||
| 流量測定範囲 | 1:100 | |||
| 温度センサー | 1.5m標準のPT1000温度センサー (ケーブル長さは変更可能) | |||
| データ保存 | 18ヶ月間の記録の連続保存 | |||
| 停止保護 | 電源をオフした後,メーターは,電源を戻した後に,すべての記録を保存し,時間継続を保証することができます. | |||
| リモートトランスミッション | MBUS/RS-485 | |||
| 電源 | 高功率リチウム電池 | |||
| 保護クラス | IP67 (IP68は変更する必要があります) | |||
| 環境クラス | クラスB | |||
| 温度範囲 | (5°95) °C | |||
| 温度差 | (3~90)K | |||
| 設置方法 | 入力または返却流 ((デフォルトは入力,返却流のために注文時に示す必要があります) | |||
| 設置位置 | 横 / 縦 | |||
| 永続性 | サービスサイクル≥6年 | |||
| ディスプレイ | 8ビットLCDディスプレイ | |||
| 反磁気障害 | 磁場干渉の強さは100kA/mを超えない場合,水計の測定と遠隔伝送の特徴に影響してはならない. | |||
