起源の場所:
中国 (大陸)
ブランド名:
KACISE
証明:
certificate of explosion-proof, CE
モデル番号:
KUS600

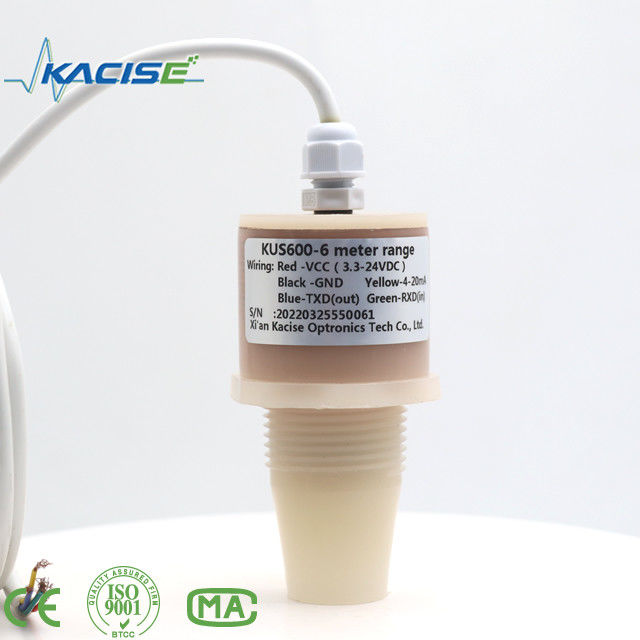

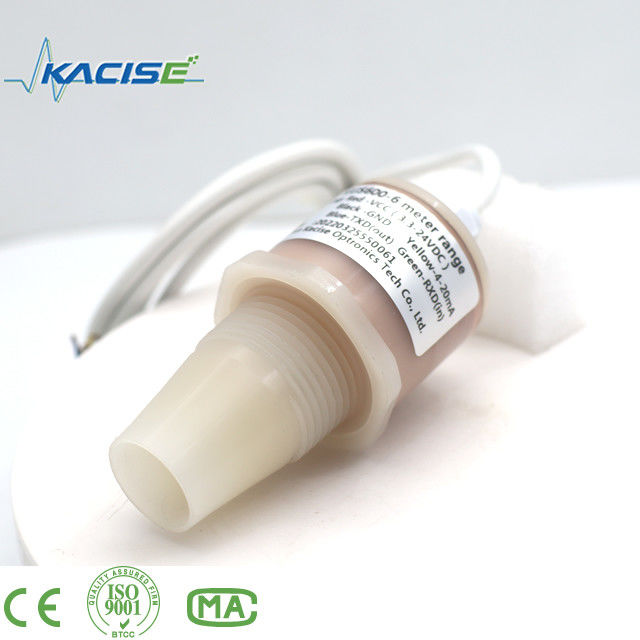

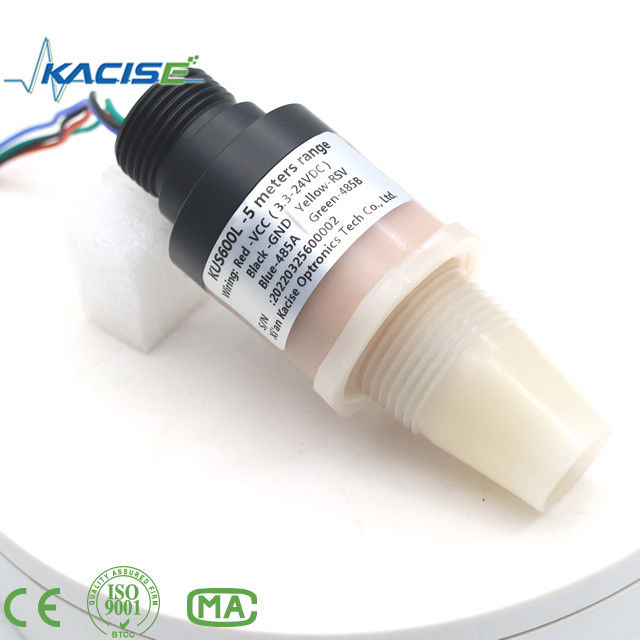

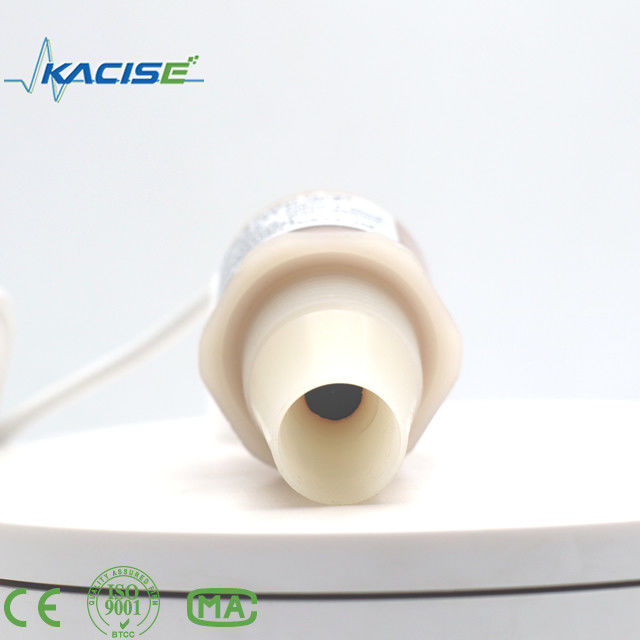

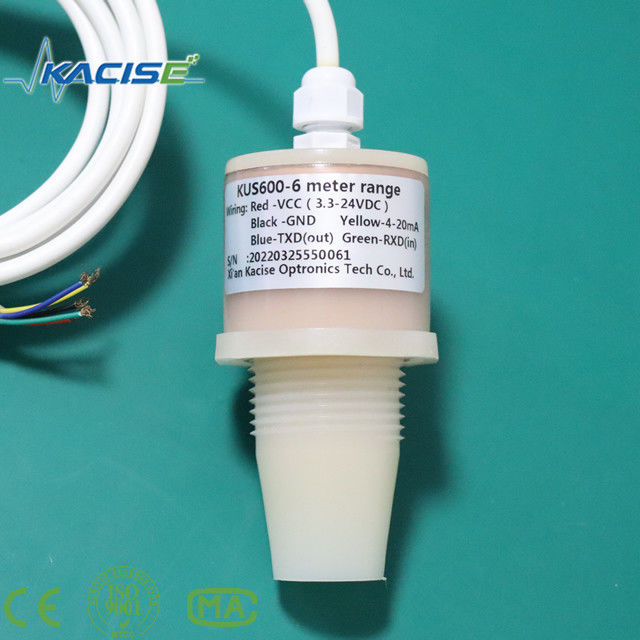

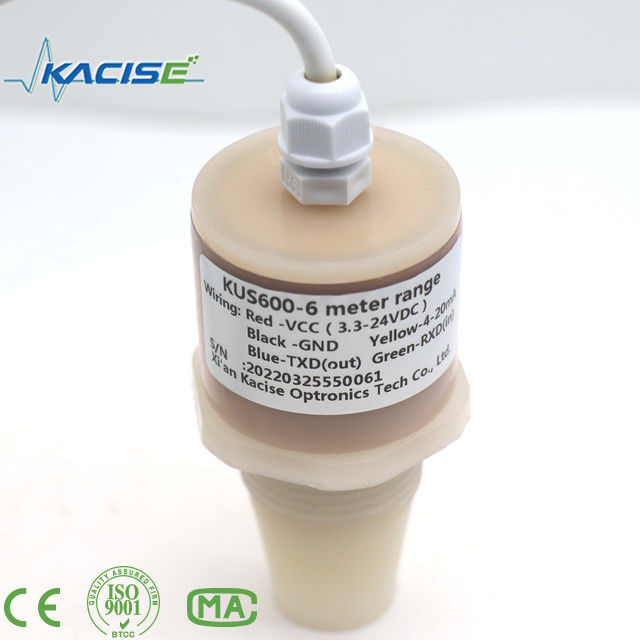

PVDF/PTFE材料で作られたKUS600超音波センサーは,距離と液体のレベル測定に使用されます.
| 属性 | 価値 |
|---|---|
| 測定距離 | 0.6m~5m |
| 盲点 | 0... 600 mm |
| 電源 | 3.3V-24V |
| 電力消費量 | 睡眠状態: <0.3mA 波の状態: <20mA (波時間 <1ms) 検知状態: <5mA |
| 保護レベル | IP68 |
| 殻材料 | PVC/PVDF/PTFE |
| 範囲の精度 | ≤1% F.S. |
| 解像度の範囲 | 0.1mm |
| 稼動電流 | ≤ 45 mA |
| 出力モデル | 0-10V,0-3V,0-5V /4-20mA/NPN/PNP/RS485 |
| 環境温度 | -40~85°C (233~358K) |
| 電気接続 | 5コアケーブル (アナログ出力),6コアケーブル (スイッチ出力) |
図の単位は mm です
| ケーブルの色 | ピン | 記述 | 注記 |
|---|---|---|---|
| 赤色 | 1 | 電源 | |
| ブラック | 2 | GND | |
| 黄色 | 3 | アナログ出力 | 600Bはモード1または0で動作します. 4~20mA,0~3.3V 0~5Vのアナログ出力を使用した場合,省電モードでは動作できません. |
| 青い | 4 | RS485A+ | ttl出力信号の TTL-TXD |
| 緑色 | 5 | RS485B | ttl出力信号の TTL-RXD |
| ケーブルの色 | ピン | 記述 | 注記 |
|---|---|---|---|
| 赤色 | 1 | 電源 | |
| ブラック | 2 | GND | |
| 黄色 | 3 | スイッチ出力 | 負荷電流 1A@60V |
| ホワイト | 4 | スイッチ出力 | |
| 茶色 | 5 | RS485A+ | ttl出力信号の TTL-TXD |
| 緑色 | 6 | RS485B | ttl出力信号の TTL-RXD |
| 検出範囲 | 600...5000mm@3.3V電源 24V電源で測定距離は6メートルに達する |
| 調整範囲 | 300...5000ミリ |
| 使い切れない面積 | 0...600 mm |
| 応答遅延 | 約 10 ms |
| 材料 | PVDF |
| 稼働電圧 UB | 3.3...24V DC,リップル 10%SS |
| 無負荷電流 I0 | 睡眠時間中に ≤20mAのアクティブ期間と ≤0.3mA |
