背景
海上ケージ養殖のユニークな地理的環境のために,伝統的な監視方法は不十分です.この問題を解決するために,Granfoo Industrial Co., Ltd.ワイヤレスローカルエリアネットワーク (WLAN) テクノロジーをベースにした 知的IoT監視システムを設計したリアルタイムモニタリング,データ収集,リモート制御を実現することを目指しています.
システムアーキテクチャ
- フロントエンドデータ収集システム: 水質センサー,水中カメラ,およびケージから水質データとビデオ画像を収集する他の装置を含む.
- 無線通信システム: 無線ブリッジ技術を使って フロントエンドからモニタリングセンターにデータを送信します
- 監視センター: データ処理,保存,視覚化を行うデータサーバー,ストレージデバイス,ワークステーション,ディスプレイシステムを含む.
システム特性
- リアルタイム監視溶けた酸素,流量,温度などのパラメータを24/7連続で収集し記録します.
- アラーム機能: 異常データが検出されたときに自動的にアラームを起動し,複数のアラーム方法をサポートします.
- リモコン: 携帯電話やコンピュータによるデバイスのリモート制御を可能にし,リモートスイッチとタイム設定を可能にします.
- データ統計: ユーザー分析のためのデータ統計と輸出機能を提供します.
装備品リスト
| 違う 違う | 項目 (機器名) | 量 | コメント |
|---|---|---|---|
| 1 | 6つのパラメータの収集システム | 1セット | 6つのパラメータを測定するために |
| 導電感センサー | 1 | ヘンクシンがカスタマイズした | |
| クロロフィールセンサー | 1 | ケミス | |
| 塩分センサー | 1 | ヘンクシンがカスタマイズした | |
| pH センサー | 1 | ドイツから輸入された防腐・防水センサー | |
| 流量センサー | 1 | カスタマイズ | |
| 溶けた酸素センサー | 1 | PH/ORP溶解酸素センサー | |
| 2 | 水中カメラシステム | 4 | 超低照明カメラと高明度の充填光 |
| 水中のカメラ | 4 | ネットワークHDカメラ | |
| 水中 の 充電 光 | 4 | 低エネルギー消費,100W,高圧耐性 | |
| 3 | 電力供給システム | 1 | メイン + 支線回路セット |
| ソーラーパネル | 2セット | 800W インバーター制御統合システム | |
| リチウム電池 | 2セット | 12V 120Ah | |
| 4 | 制御ターミナル | 1 | 産業用コンピュータとディスプレイのメイン回路 |
| 産業用コンピュータ | 1 | 輸入された産業用コンピュータ | |
| 産業用ディスプレイ | 1 | 30インチLCDディスプレイ | |
| 5 | 無線通信システム | 1セット | 完全な無線通信システムと配件 |
| 6 | 養殖ソフトシステム | 1セット | 水産養殖に専念する |
| 7 | ケーブルとアクセサリー | 1セット | システム設定用部品 |
| 8 | 補助材料と太陽光警報灯 | 必要に応じて |
現地での測定と制御機能

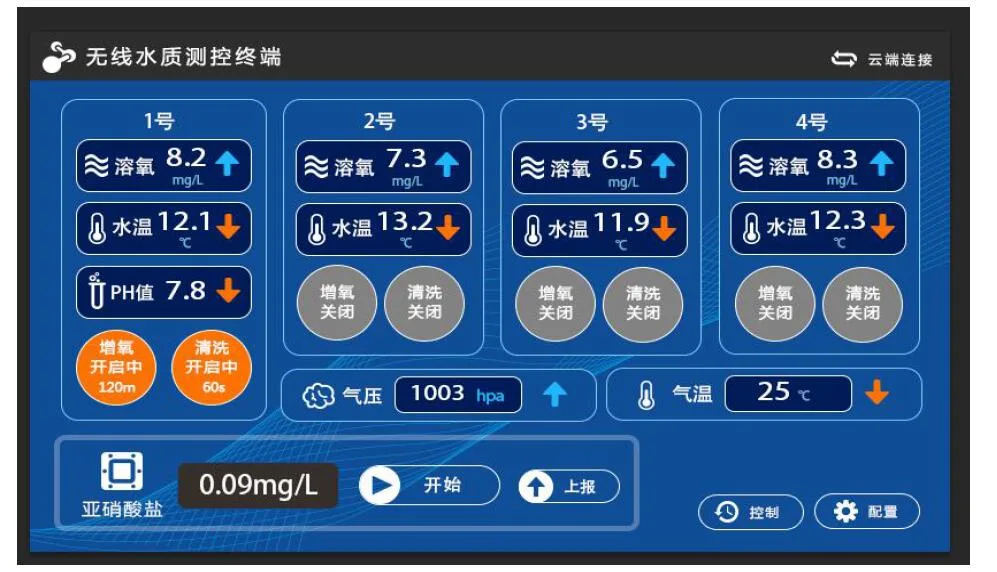

測定・制御端末は,現場での測定・制御の機能を備えています.現場機器に配置されたタッチパネルを通じて,設備の現場での測定と制御を容易に実現できます下の図は,現場での測定と制御のタッチスクリーンを示しています.
