起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KDI シリーズ

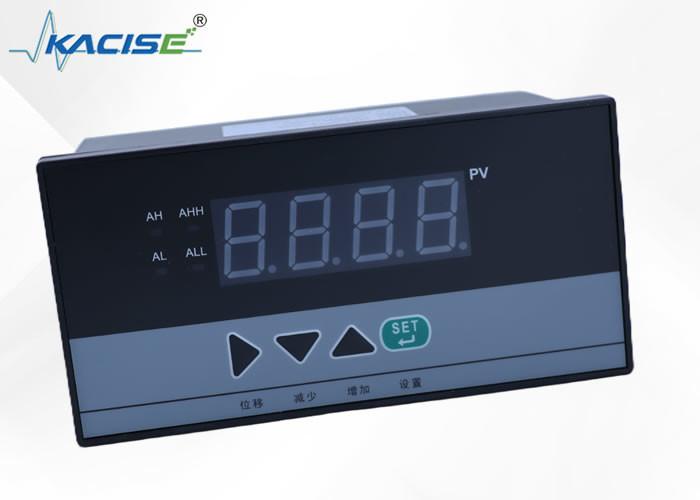

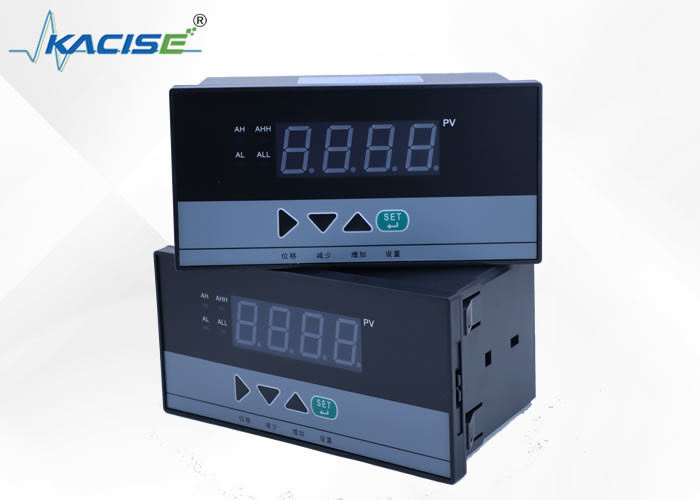

KACISE の KDI シリーズ ディスプレイ コントローラーは、マルチマシン通信をサポートします。 RS-232C、RS-485、RS-422などの標準シリアル双方向通信機能を豊富に備えています。通信ボーレートは300～9600bpsまで自由に設定できます。コンピュータ、プログラマブル コントローラ、PLC などのデバイスと通信して、インテリジェントな管理システムを形成できます。 KACISE は品質に重点を置いており、さまざまなシナリオで安定した効率的なコミュニケーションを保証します。
| 入力信号 | インデックス番号 | 解決 | センサー | 範囲 |
|---|---|---|---|---|
| B | 1 | 白金30-白金6ロジウム | 400～1800℃ | |
| S | 1 | 白金10-白金 | 0～1600℃ | |
| K | 1 | ニッケルクロム-ニッケルシリコン | 0～1300℃ | |
| E | 1 | ニッケルクロムコンスタンタン | 0～1000℃ | |
| J | 1 | 鉄コンスタンタン | 0～1200℃ | |
| T | 0.1 | 銅コンスタンタン | -199.9～3200℃ | |
| ワレ | 1 | タングステン3-タングステン25 | 0～2300℃ | |
| Pt100 | 1 | 白金熱抵抗 R0= 100Ω | -199～650℃ | |
| Pt100 | 0.1 | 白金熱抵抗 R0= 100Ω | -199.9～320.0℃ | |
| Cu50 | 0.1 | 銅熱抵抗 R0= 50Ω | -50.0～150.0℃ |
| 入力信号 | 標準信号範囲 | 入力抵抗 | 適合する送信機 | 測定範囲 |
|---|---|---|---|---|
|
各種mV信号 0～10mA 4～20mA 0～5V 1～5V 30～350Ω |
≧10MΩ ≤250Ω ≤250Ω ≧250KΩ ≧250KΩ |
ホール送信機 DDZ-IIタイプの機器と互換性があります DDZ-III タイプの機器と互換性があります DDZ-IIタイプの機器と互換性があります DDZ-III タイプの機器と互換性があります リモート圧力抵抗器と互換性あり |
ユーザーのニーズに応じて設定します。 範囲： -1999～9999 |
| 入力信号 | アナログ |
抵抗：標準熱抵抗（Pt100、Cu50などの遠隔耐圧） ガルバニ対: 標準熱電対 (B、S、K、E、J、T、WRe など) 電流：0～10mA、4～20mA、0～20mAなど（入力インピーダンス≤250Ω） 電圧: 0~5V、1~5Vなど(入力インピーダンス≧250Ω) |
|---|---|---|
| 測定範囲 | -1999~9999 | |
| 正確さ | 0.2%FS±1または0.5%FS±1 | |
| 解決 | 1、0.1、0.01、0.001 | |
| 温度補償 | 0～50 | |
| 表示方法 |
-19999～9999の測定値表示 -19999～9999の設定値表示 0～100%測定値ライトカラム表示 LED動作状態表示 |
|
| ライトコラムの精度 | ライトコラムの表示精度は1%です | |
| 制御方法 | バックラッシあり位置ON/OFF | |
| 出力信号 | アナログ出力 |
DC0-5V（負荷容量≦250Ω） DC1～5V（負荷容量≦250Ω） DC 0～10mA（負荷容量≦750Ω） DC4～20mA（負荷容量≦500Ω） |
| スイッチ出力 |
リレー制御出力 - バックラッシありリレーON/OFF 接点容量：AC220V/3A; DC24V/6A(抵抗負荷) 制御可能なシリコン出力 - SCR (制御可能なゼロクロスパルス)、制御可能なシリコンをトリガー可能: 400V/100A ソリッドステートリレー出力 - SSR(ソリッドステートリレー制御信号)出力、6～24/30mA(電圧調整不可) |
|
| 通信出力 | インターフェイス モード - 標準シリアル双方向通信インターフェイス: RS-485、RS-232C、RS-422 など。 | |
| フィード出力 | DC24V、負荷容量≦30mA | |
| 制御方法 |
オプションの 1 ～ 4 リミット制御、LED 表示。制御モードはバックラッシュ付きリレーON/OFF（ユーザーが自由に設定可能） |
|
| 制御精度 | ±1 | |
| アラームモード | 1～4のリミットアラーム、LED表示を選択できます。制御モードはバックラッシュ付きリレーON/OFF（ユーザーが自由に設定可能） | |
| 警報精度 | ±1 | |
| 温度補償 | 0～5 0℃デジタル温度自動補正 | |
| パラメータ設定 |
・パネルタッチ式プレスキーデジタル設定 ・パラメータ設定値は電源を切っても保持されます。 ・パラメータ設定値 パスワードロック |
|
| 保護方法 |
・入力ループ断線警報（熱電対または抵抗入力時）、リレー出力、LED表示 ・入力範囲オーバー/アンダーアラーム • 低電圧時の電力自動リセット ・動作異常自動リセット（ウォッチドッグ） |
|
| オンラインコミュニケーション | 通信プロトコルは、2 線式、3 線式、または 4 線式システム (RS485、RS232C、RS422 など) であり、ユーザーが特別に要求することもできます。 300 ～ 9 6 0 0 bps のボーレートは、機器の内部パラメータによって自由に設定できます。インターフェースと本体は光電により分離されており、通信距離は1.2kmに達します。システムはマスタースレーブ通信方式を採用しています。制御ループ全体に必要なのは 2 芯 (3 芯、4 芯) ケーブル 1 本だけであり、ホスト コンピューターとの通信を実現できます。上位コンピューターはユーザーが設定したデバイス番号を呼び出し、いつでも各インストゥルメントのシーンを呼び出すことができます。データを使用して、機器の内部パラメータを設定できます。データコレクターと産業用制御ソフトウェアを装備し、複数の機器と1つまたは複数のマイクロコンピューター間のオンライン通信を実現できます。 | |
| 使用環境 |
・周囲温度 0～5 0℃ • 相対湿度 ≤ 85 RH ・強い腐食性ガスを避けてください。 |
|
| 電源 |
ノーマルタイプ： ・AC220V+10-15%(50Hz±2Hzリニア電源) 特殊なタイプ: • AC 90 ～ 260 V- - スイッチ電源 • DC 24 V ±2 V- - スイッチオフ電源 |
|
| 消費電力 |
• ≤5 W (AC 220 V リニア電源) • ≤4 W (AC 90 V ～ 265 V スイッチ電源) • ≤4 W (DC 4 V 電源) |
|
| 重さ | 420g（AC220Vリニア電源） | |
