起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KTF

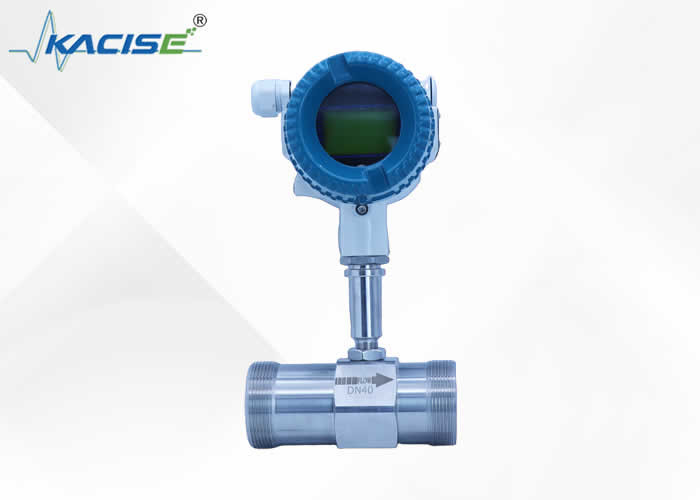

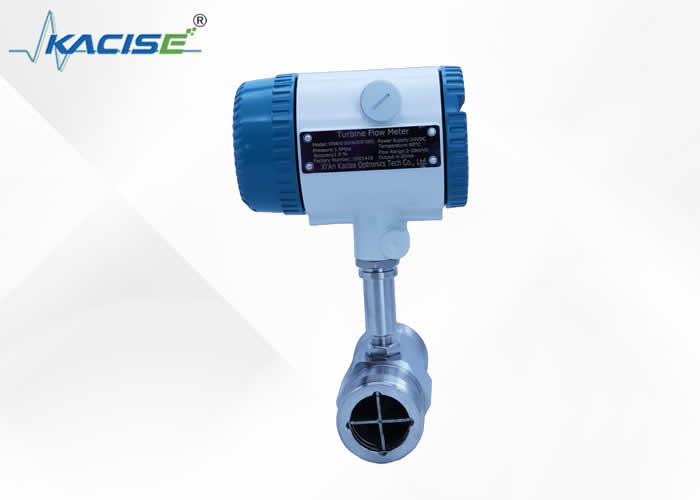

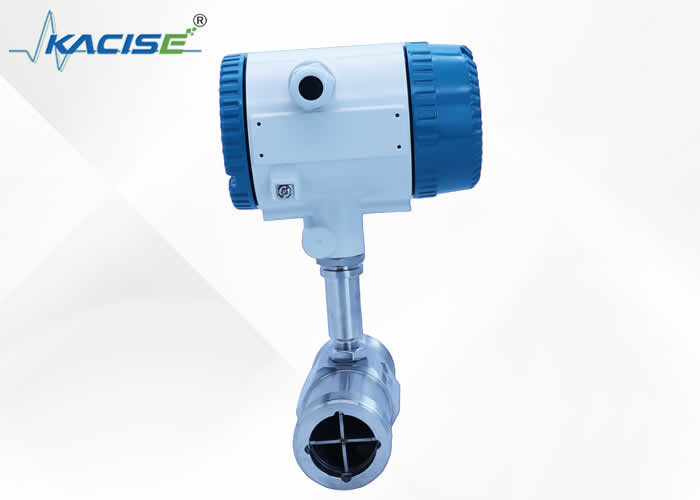

さまざまな液体・気体の測定に適した高精度KTFタービン流量計
導入
当社の高精度 KTF タービン流量計は、革新的な計量装置です。高度な低電力シングルチップマイクロプロセッサ技術を採用し、流量測定において比類のない精度を提供します。
この流量計は、油、有機および無機液体、液化石油ガス、天然ガス、石炭ガス、極低温流体などの幅広い媒体を処理できるように設計されています。コンパクトな構造なので、さまざまなパイプラインに簡単に設置できます。
信頼性が高く、外部電源の影響を受けずに安定して動作します。さらに、耐雷機能とコスト効率の高い利点もあります。工業生産でもエネルギー監視でも、正確な流量計測とエネルギー測定に理想的な選択肢として機能します。
技術仕様
| パイプサイズ (DN)mm |
流量範囲(m3/h) | 呼び圧力(Mpa) | ||
| 0.2% | 0.5% | 1.0% | ||
| 4 | 0.04～0.25 | 6.3 | ||
| 6 | 0.1～0.6 | 6.3 | ||
| 10 | 0.2～1.2 | 6.3 | ||
| 15 | 1.2～4 | 0.6～6 | 0.4～6 |
2.5 6.3 16 |
| 20 | 2～6 | 0.8～8 | 0.6～8 | |
| 25 | 3～10 | 1.2～12 | 1.2～12 | |
| 32 | 4～12 | 1.5～15 | 1～20 | |
| 40 | 8～25 | 3～30 | 3～30 | |
| 50 | 12～40 | 5～50 | 5～50 |
6.3 2.5 |
| 65 | 15～60 | 7～70 | 5～70 | |
| 80 | 20～100 | 16～100 | 12～120 | |
| 100 | 50～160 | 25～160 | 20～200 | |
| 125 | 50～200 | 30～250 | 25～280 | |
| 150 | 100～300 | 50～300 | 40～400 | |
| 200 | 200～600 | 100～600 | 80～800 | |
| 250 | 300～1000 | 160～1000 | 120～1200 | 2.5 |
| 300 | 250～1600 | |||
| 400 | 400～2500 | |||
| 500 | 600～4000 | |||
| 周囲温度 | -20～+55℃ |
| 相対温度 | 5%～95% |
| 大気圧 | 86～106Kpa |
| 普通型中温用 | -20～+120℃ |
| 防爆型中温用 | -20～70℃ |
| 防爆 | dⅡBT5 |
| 電源 |
2線式: +24VDC 3線式：+12VDC～＋24VDC |
| 繋がり | ネジまたはフランジ |
寸法
ねじ接続
フランジ接続
|
パイプサイズ DN (mm) |
センサー 寸法 (mm) |
フランジ寸法(mm) | ねじサイズ | ||||||
| L | H | D | D1 | D2 | D3 | んどう | L1(mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
