起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KTF

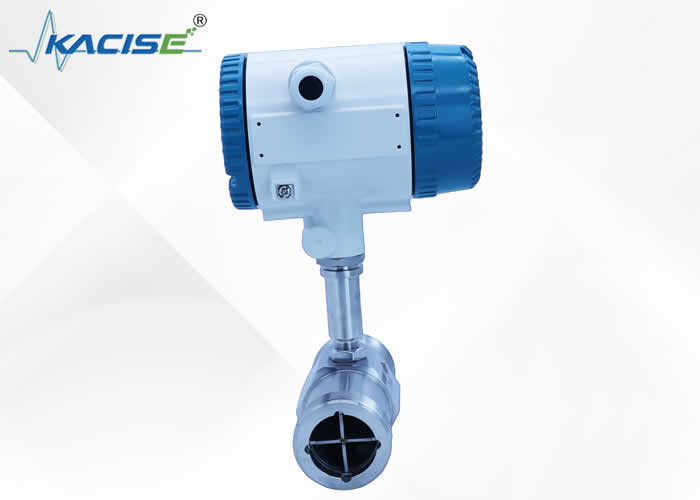

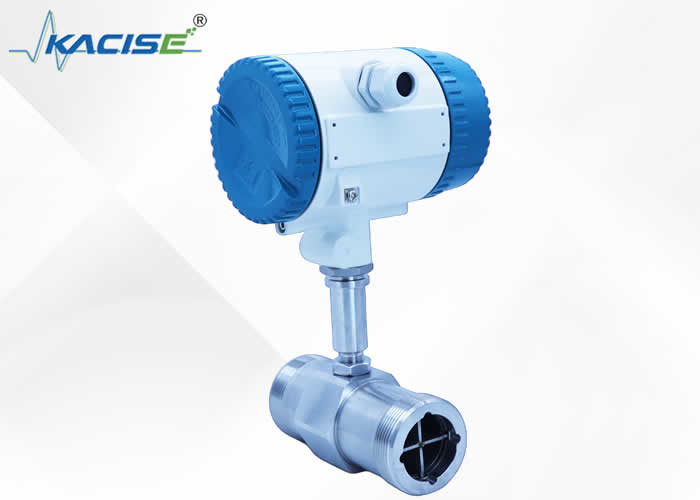

DN4 ～ DN500 のタービン流量計は流体測定に優れています。 DN4 から DN500 までの幅広い直径範囲をカバーしており、さまざまな産業用途に適しています。これらのメーターは、流体の流れに比例した速度で回転するタービン ローターを使用して動作します。流体が通過すると、センサーがタービンの動きを検出し、電気信号に変換します。これにより、流量の正確な測定と監視が可能になります。高精度、耐久性があり、取り付けも簡単です。水道、化学、石油産業などの分野に最適で、信頼性が高く効率的なフロー管理を保証し、プロセスの最適化とコスト削減に貢献します。
| 周囲温度 | -20～+55℃ |
| 相対温度 | 5%～95% |
| 大気圧 | 86～106Kpa |
| 普通型中温用 | -20～+120℃ |
| 防爆型中温用 | -20～70℃ |
| 防爆 | dⅡBT5 |
| 電源 |
2線式: +24VDC 3線式：+12VDC～＋24VDC |
| 繋がり | ネジまたはフランジ |
|
パイプサイズ (DN)mm |
流量範囲(m3/h) | 呼び圧力(Mpa) | ||
| 0.2% | 0.5% | 1.0% | ||
| 4 | 0.04～0.25 | 6.3 | ||
| 6 | 0.1～0.6 | 6.3 | ||
| 10 | 0.2～1.2 | 6.3 | ||
| 15 | 1.2～4 | 0.6～6 | 0.4～6 |
2.5 6.3 16 |
| 20 | 2～6 | 0.8～8 | 0.6～8 | |
| 25 | 3～10 | 1.2～12 | 1.2～12 | |
| 32 | 4～12 | 1.5～15 | 1～20 | |
| 40 | 8～25 | 3～30 | 3～30 | |
| 50 | 12～40 | 5～50 | 5～50 |
6.3 2.5 |
| 65 | 15～60 | 7～70 | 5～70 | |
| 80 | 20～100 | 16～100 | 12～120 | |
| 100 | 50～160 | 25～160 | 20～200 | |
| 125 | 50～200 | 30～250 | 25～280 | |
| 150 | 100～300 | 50～300 | 40～400 | |
| 200 | 200～600 | 100～600 | 80～800 | |
| 250 | 300～1000 | 160～1000 | 120～1200 | 2.5 |
| 300 | 250～1600 | |||
| 400 | 400～2500 | |||
| 500 | 600～4000 | |||

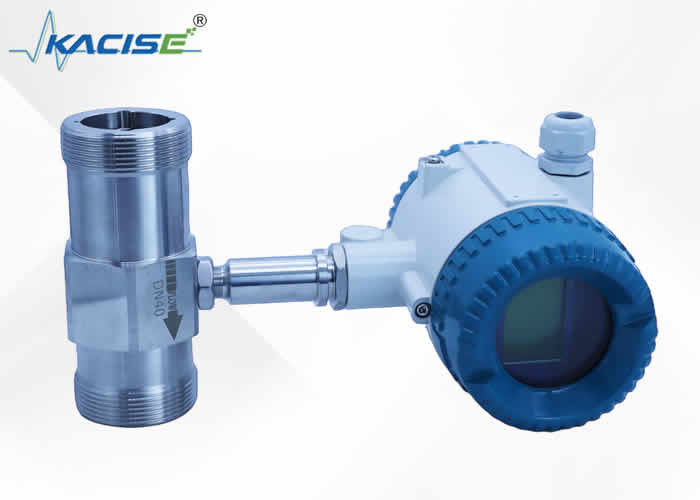

ねじ接続
フランジ接続
|
パイプサイズ DN (mm) |
センサー 寸法 (mm) |
フランジ寸法(mm) | ねじサイズ | ||||||
| L | H | D | D1 | D2 | D3 | んどう | L1(mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
