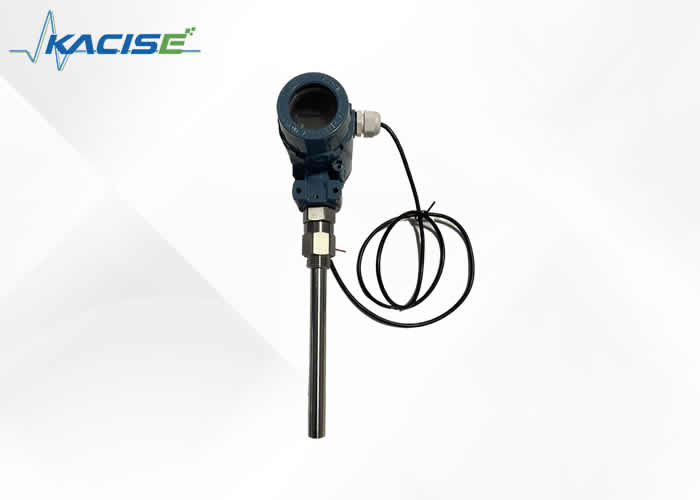

高精度 (0.1%) と広範囲の圧力範囲 (-0.1MPa~32MPa) を備えた耐腐蝕容量レベルトランスミッター

NPN/PNP出力を持つ耐腐蝕容量レベル送信機は,実験室の原子炉でのレベルモニタリングのために特別に設計されています.このような環境でよく見られる腐食性物質に耐えるように設計されたこのトランスミッタは,液体のレベルを正確に測定するための正確な検出能力を備えています. NPN/PNP出力は,実験室制御システムとのシームレスな統合を保証します.実験の安全性と効率性を向上させながら,最適な反応条件を維持する.

• システム統合を容易にするModbusプロトコル
• 移動可能または弾性のある部品のないシンプルな構造により,高い信頼性と最小限の保守要件が保証されます
• 柔軟なシステム構成のための複数の信号出力オプション
• 高温および高圧容器のレベル測定に適しています
• 温度,液体の固体重力,容器の形状,圧力に影響されない測定精度
• 酸や塩基を含む強い腐食性のある液体を測定するのに理想的です
• 超電流,超電圧,電源の極性保護
• 無線遠隔送信可能
• どのメディアタイプにも対応する

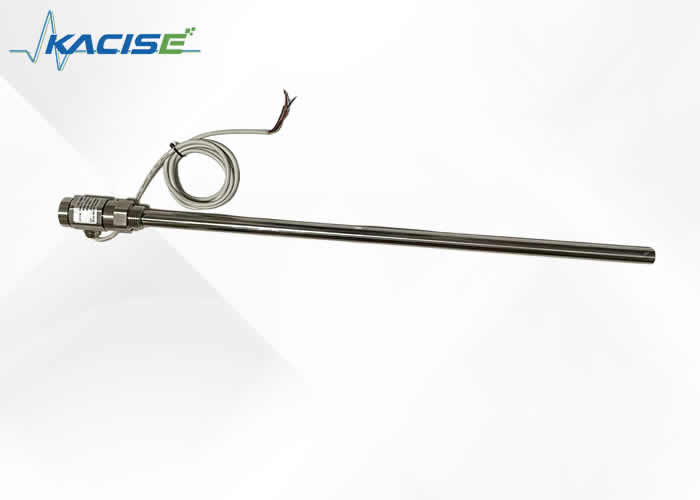

容量液体レベルセンサーは,アプリケーションの要件とパラメータに基づいて異なる構造を有します.主なコンポーネントは,通常,2つのセクションに分かれます.センサーユニットと送信ユニット.

A: その通り容器の設備や測定媒質と直接接点を持つセンサー探査機

B&C:装置のインターフェースのためのガス相と液相接続フレンズ

D: その通りセンサー電極で容量を形成する測定シリンダー

E: オーケー蓄積した汚染物質を定期的に除去するための排水フレンズ

F: オーケートランスミッターユニット 標準の4-20mAの電流信号に電容を変換する

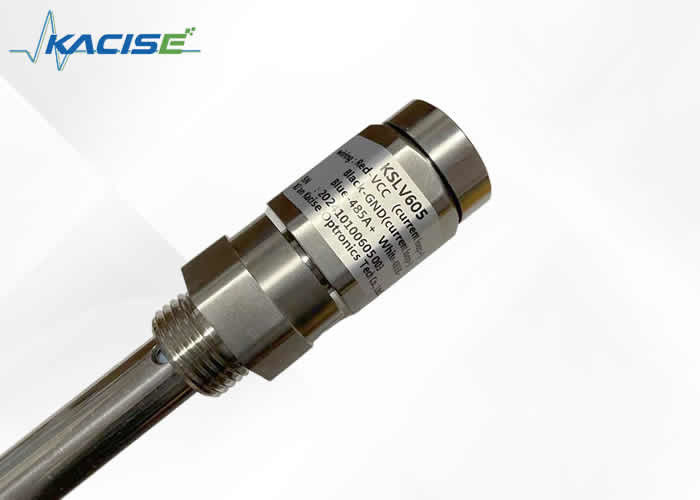

KSLV606ディスプレイモデルは,RS485通信と4-20mAアナログ出力2つの配線方法をサポートする.

隔離された4-20mA出力

隔離されていない 4-20mA 2本のワイヤー出力

一般的な送信機配線構成:

(a) デジタルディスプレイメーターへの直接接続

(b) 24V 電源を搭載したDCS制御システムへの接続

(c) アンプメーターによる安全障壁による接続

装置は,レベル測定器のガス液相接続フレンズと,それに対応する装置フレンズを,ガスケットとボルトを用いて接続する.前もって構成された接続フレンズは再構成の必要性を排除します.

熱炉システムにおける高温アプリケーション用に特別設計されたこの構成には,センサーの下にある送信機と,高温から電子機器を保護するための90度曲線腕があります..

カリブレーション ステップ:

1. スケールマーク,精密DCアンプメーター (3桁以上),ゴムストップ,および試験媒体の透明な水管を準備 (水は受け入れられる)
2. 液体相ポートに透明なパイプを接続し,排水出口をブロックし,ガス相ポートをオープンに保持し,配線図に従って連続でアンプメーターを接続します
3. レベル測定器への流れを許可する,中から透明のチューブを追加
4. 複数の高さ点 (0%, 25%, 50%, 75%, 100%) で液体のレベルを測定し,予想される4mA,8mA,12mA,16mA,20mA出力とのアンメーター表示を比較する.

• DCアンプメーターは0mAを示します: 24V電源,送信機のショートサーキット,または送信機の品質の問題を確認します.
• DCアンプメーター <4mA:実際の液体レベル位置を確認し,送信機の電流調整を確認するか,送信機の品質を評価します.
• 電流が25mAを超えた場合: 送信機回路のショート回路や過度の電流調整を調査する

• DCアンプメーターは20mAを表示します:電流調整設定,送信機のショートサーキット,または実際の液体レベルを確認します
• DCアンプメーター <20mA:ディスプレイメーターが故障している可能性があります.

• 異常表示:実際の液体レベル変動,線接の不良,または送信機品質をチェックする
• 表示変更なし: 送信機機能を確認し, ブロックされたガス液体相管や センサー・送信機接続の問題を確認する
• 遅い反応: 汚れからセンサー電極を浄化するか,部分的に遮断されたガス相管を確認する
• 不正確な読み取り: 範囲を調整するか,送信機のノブをゼロにします

• 使用前に製品証明書と使用説明書の内容を確認する
• インストール中に製品接続要件とサイトインターフェイスの互換性を確認する
• 指定されたように正確に配線指示に従って
• この 精密 器具 を 解体 する こと や 衝突 する こと,落下 する こと,あるいは 暴力 的 な 手入れ を する こと を 避ける
• 使用中に異常が検出された場合,電源を停止し,動作を停止します.
• 原装の包装を冷やし乾燥し換気のある場所での輸送と保管に使用する
• 設置および操作中に損傷からセンサーを保護
• 設置現場で効果的な雷対策を実施する
• 抵抗 < 4Ω のトランスミッターハウスの適正な接地を確保する
• 485 通信システムで安全障壁や隔離装置を使用する
• 安全障害物の爆発防止認証を検証し,設置要件を遵守する
• 電力トランスフォーマーがGB3836.4-2010の要求事項を満たすことを確保する "0"エリアアプリケーション
