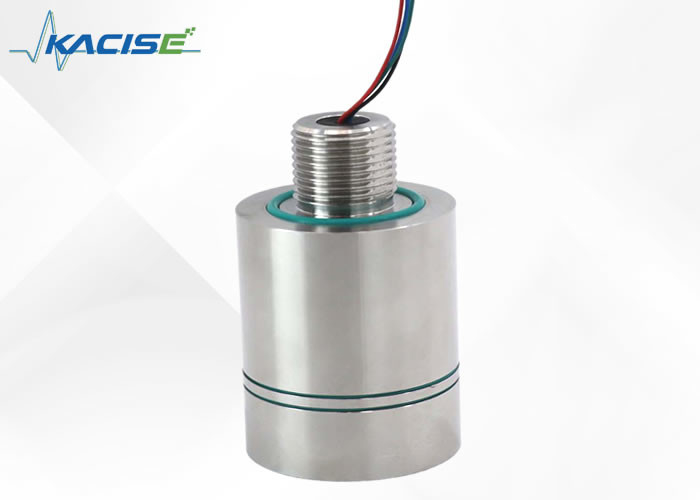

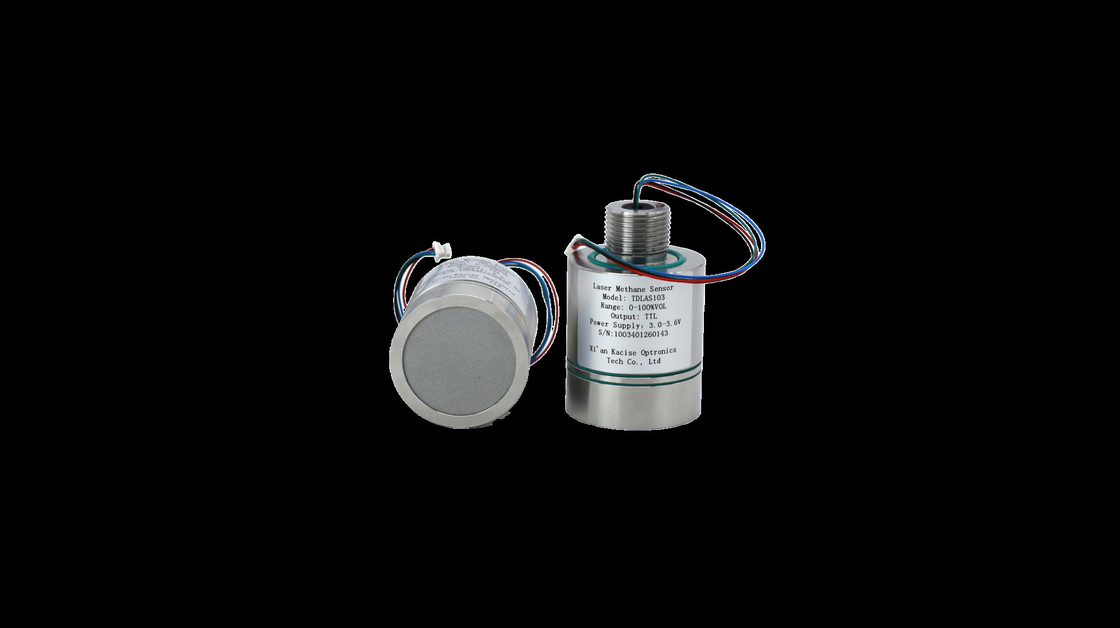

産業安全アプリケーション向けの 0.2% VOL 検出限界を備えたコンパクトなメタン レーザー センサー

TD-LAS を使用して開発された 3.3V メタン センサーは、1653.7nm レーザーを利用して、その独特の「指紋スペクトル」吸収によってメタンを検出し、水蒸気やその他のガスからの干渉に対する耐性を備えています。直接吸収と波長変調技術を「N」型光学構造と組み合わせることで、長い吸収経路、高感度、精度を実現します。低温レーザーと光検出器を温度補償アルゴリズムと組み合わせることで、環境適応性が向上します。その標準的な通信および設置機能により、産業、鉱山、および地下アプリケーションでのメタン監視に幅広く適合します。

• 高い検出精度
  折り返し光路設計と組み合わせた直接および波長変調技術、測定誤差 ≤±6% 真値 @25℃

• 優れた環境適応性
  幅広い温度補償補正アルゴリズム、-40~+70℃のアプリケーションに対応可能

• 強力な耐干渉性
  メタン「指紋スペクトル」レーザー吸収検出技術、中毒防止、水蒸気およびその他のガス干渉防止。

• 強力な構造保護
  ステンレス鋼材料設計、防爆レベル Exia IIC T6 Ga に適合

• 低コスト
  長寿命、低消費電力、モジュール設計、統合が容易

1. センサーは、標準の TTL シリアル ポートを介して、測定されたメタン濃度、測定された温度、測定された圧力、レーザー信号強度、レーザー動作温度、および障害コードを継続的に出力します。
2. セルフテスト機能を搭載しており、レーザー、光電検出器、電圧安定化センサーが正常かどうかを検出し、故障箇所を排除します。

インターフェイス形状：SH1.0mm/4P

ケーブル長：200mm

(1) 通信インターフェースの構成

UARTシリアルポート: ボーレート: 115200、データビット: 8ビット、

ストップビット：1ビット、パリティビット：チェックなし

(2) 通信プロトコルの説明

センサーの電源がオンになると、前処理期間 (6 ～ 10 秒) が実行され、固定長文字列の定期的 (1Hz) 出力が開始されます。文字列の形式を上の図に示します。

出力文字列の解析 (サンプル):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: フレームヘッド。

+000.00: メタン濃度値、小数点以下 2 桁は予約、単位は %vol;

+ 24.0: 環境温度、単位℃。

1006.22: 環境圧力、単位 hPa。

16.1: レーザー光の強度と有効範囲 3.6 21.6;

006.0: 倍率、通常範囲 1.0 ～ 126.0。

00: 故障コード

01: 異常な光信号。 02;周囲温度または異常な圧力。光信号が強すぎます。 04 レーザー温度異常。

05: 光信号が弱すぎます。

13: xor チェックコード

a) センサーの動作電圧は 3.3 V、シリアル インターフェイス レベルは 3.3 V です。

b) センサーには精密な光学部品が含まれているため、激しい衝突を避けてください。

c) 使用環境条件：-40℃～+70℃

d) 相対湿度 0 ～ 99% RH (結露なきこと)。

注: センサーの動作電圧は 3.3V です。センサーの損傷を避けるため、DC 3.6V を超える電源電圧をセンサーに接続することは禁止されています。

ガス検知器センサーの技術サポートには、トラブルや問題の解決、修理およびメンテナンス サービス、正確な性能を保証するための校正とテストに対する専門家の支援が含まれます。当社では、製品のマニュアルとドキュメントに加えて、製品の選択とカスタマイズに関するガイダンスを提供しています。私たちの目標は、優れたサポートを提供し、ガス検知器が効果的に動作することを保証することです。

製品の梱包:
ガス検知器 センサーユニット
ユーザーマニュアル
取り付け金具
校正証明書

配送情報:
配達予定日: 5 ～ 8 営業日
