4~20mのADC出力信号とナイトリルゴムシールを持つ爆発防止のフラッシュ膜圧力トランスミッター

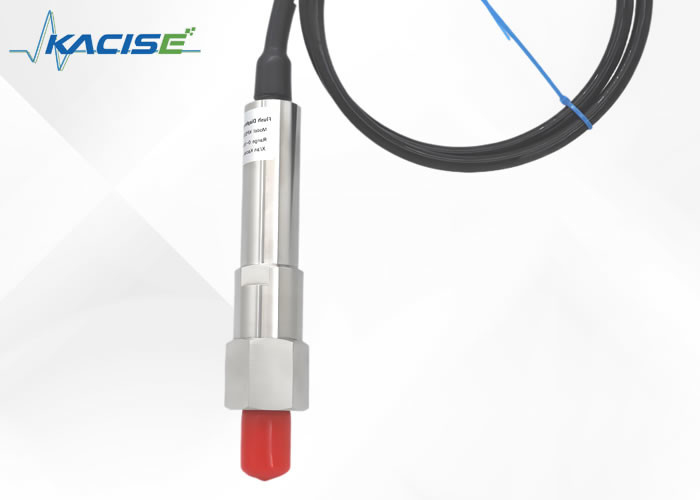

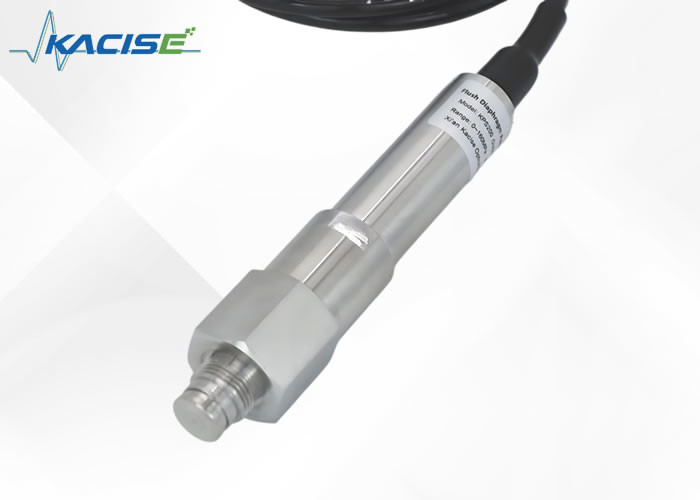

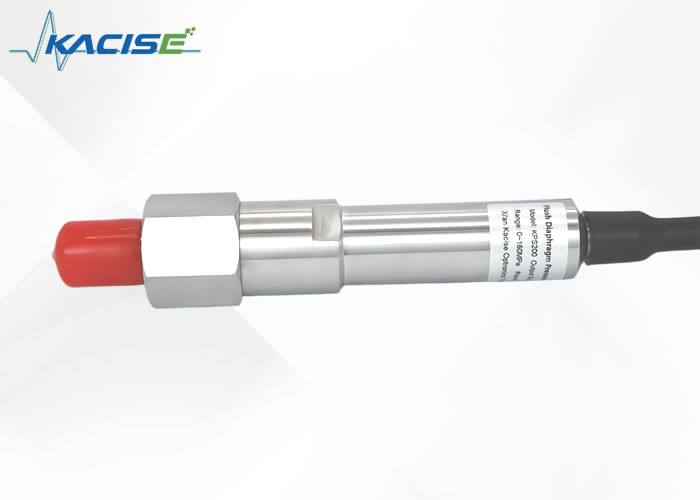

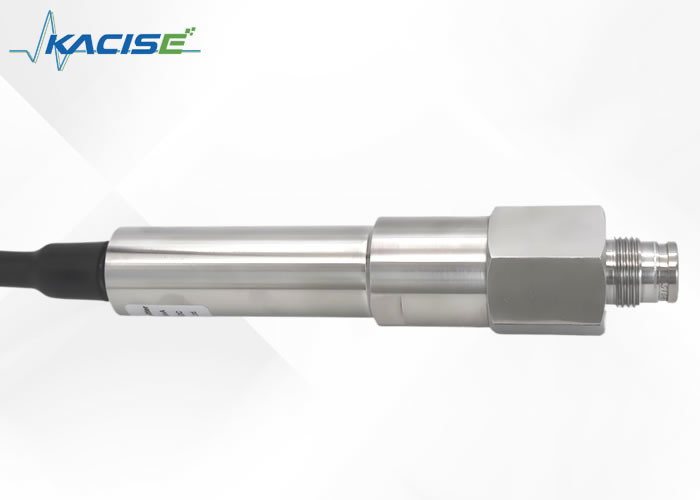

KPS200 フラッシュ膜圧力伝送器

ひずみゲージ式高圧圧力伝送器も当社の海外製品技術の導入・消化の成果です。測定範囲は160Mpaに達し、高応答、高精度、堅牢構造、耐食性、耐振動性、高性能、高コストパフォーマンスの特徴を持っています。

この製品は石油産業で広く使用されており、特に輸入泥ポンプ、破砕トラック、セメントトラックなどの高圧測定に使用されており、輸入製品の代替として推奨されるトランスミッタです。

GB3836.1-2010およびGB3836.4-2010規格の要件を満たし、防爆証明書を取得した防爆タイプです。

爆発性ガスが発生する可能性がある場所に適した防爆製品です。対応する防爆エリアはゾーン1とゾーン2で、代表的なガスはプロパンです。

輸送中に機器が損傷していないか確認してください。明らかな破損がある場合はご連絡ください。

設置前にパッケージを取り外さないでください。

保管温度: -40~+70 °C

保管湿度: 相対湿度 45% ～ 75% (結露なきこと)

本製品に使用されている感圧素子は、感圧ダイヤフラムを介して圧力を伝達します。接触すると送信機が損傷する可能性があります。

▶ 圧力インターフェースの内側には決して触れないでください。

• 送信機の外観が良好であることを確認します。
• トランスミッタの圧力インターフェースのシール面はきれいで損傷はありません。
• 測定された媒体の適用可能性を考慮してください。
• 周囲温度と媒体温度は製品の技術仕様の範囲内である必要があります。
• 安全に電気を設置するのに十分なスペースがあります。

取り付け雌ネジ:

トランスミッタの取り付けの雌ねじの深さは、ねじの長さより大きくなければなりません。

プラグインに適合する製品は防水プラグインです。製品の保護レベルを確保するため、電気接続中は必ずコネクタをロックしてください。

電源: 詳細については製品ラベルを参照してください (電源は関連規格の要件を満たしている必要があり、電源システムは信頼できるものである必要があります)。本質安全防爆伝送器は安全バリアによって電力が供給されます。

電気接続の要件: プラグのケーブル グランドに一致する直径のケーブルを選択し、ケーブル グランドとプラグが損傷していない必要があります。

電気接続要件: 配線の定義については製品ラベルを参照してください。

製品ピンの定義:

• 黒：電源V﹢
• 赤：信号出力OUT（2線式）

発信器は有毒、有害、高温、高圧などの危険な場所で使用されます。

▶ 関連する動作仕様に従ってください。

▶ 必要な保護具を着用してください。

圧力トランスミッターを減圧して電源を切り、電気接続を切断し、レンチを使用して取り外す必要があります。

送信機は通常の使用ではメンテナンスを必要とせず、メーカーのみがメンテナンスを行います。

防爆伝送器を使用する場合、誤った操作を行うと防爆性能を発揮できなくなります。

▶ 製品の防爆性能への影響を避けるために、本質安全防爆製品を回路コンポーネントや構造に置き換えることはできません。

間違った洗浄剤を使用すると、製品ラベルが損傷する可能性があります

▶ 刺激性の洗剤は使用しないでください。

▶ 有害または鋭利な掃除用具は使用しないでください。

▶ 研磨布やスポンジは使用しないでください。

製品の洗浄には、きれいな水と従来の洗浄剤を使用してください。洗浄する前に、圧力トランスミッターを減圧して電源を切る必要があります。トランスミッターの表面は、湿らせた柔らかい布で拭きます。

残留メディアは、人身傷害、物的損害、環境破壊を引き起こす可能性があります。

分解された圧力トランスミッターに残留した媒体は、人員、環境、機器に害を及ぼす可能性があります。

▶ 危険物質については、対応する媒体の物質安全性データを含みます。

圧力伝送器を輸送する際は、以下の点にご注意ください。

納品されたすべての機器には有害物質 (酸、アルカリ、溶液など) が含まれていてはならず、返却前に洗浄する必要があります。修理のために機器を返送する場合は、元の梱包材または適切な輸送用梱包材を使用する必要があります。

製品を不適切に取り扱うと、環境に悪影響を与える可能性があります。

送信機のコンポーネントと梱包材は、環境に配慮した方法で、国の廃棄物処理規制に従って廃棄してください。

伝送器に異常が発生した場合は、まず伝送器が圧力接続や電気接続から正しく取り付けられているかどうかを確認してください。

一般的な障害と解決策は次のとおりです。
