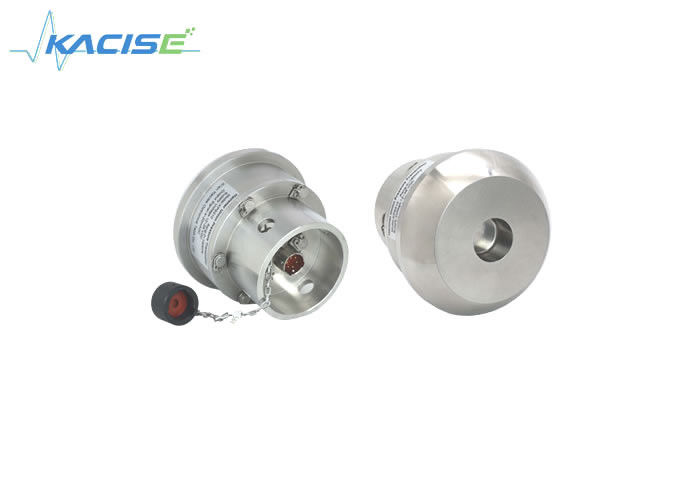

工業制御用 IP65 保護室と 160MPa 測定範囲のステンレス鋼 17-4PH 圧力トランスミッター

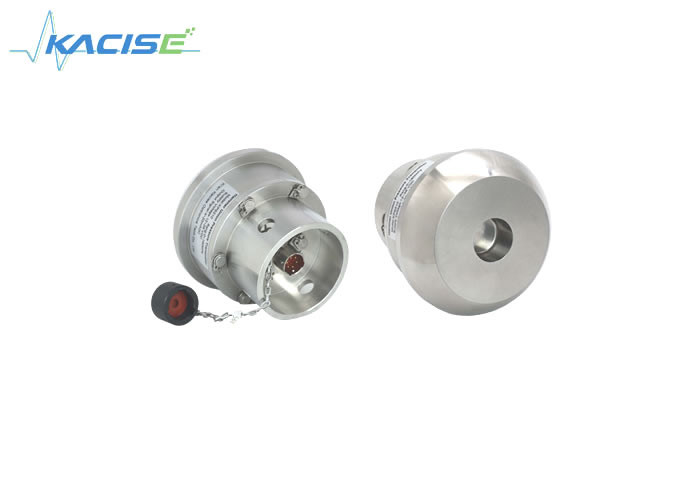

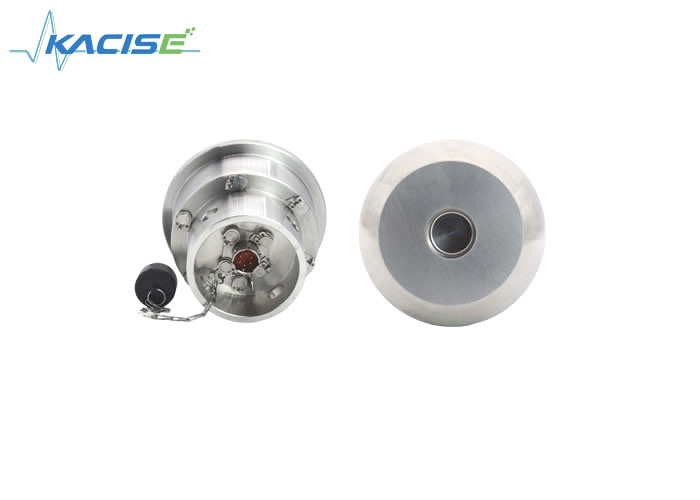

KPS210ひずみゲージ式高圧発信器は、海外の先端技術と国内のセンサー製造技術を融合した新製品です。これは当社の海外製品技術の導入と消化のもう一つの結晶です。センサーには輸入の高精度大抵抗ひずみゲージと国内独自のダイヤフラム技術を採用しています。測定範囲は160Mpaに達し、高応答、高精度、強固な構造、耐食性、耐振動性、高性能、高コストパフォーマンスの特徴を持っています。

この製品は、石油産業の掘削装置、特に輸入された破砕車両やセメント車両の高圧測定に広く使用されています。輸入製品の代替として推奨される送信機です。

GB3836.1-2010およびGB3836.4-2010規格の要件を満たし、防爆証明書を取得した防爆タイプです。防爆マークはEx ib IIB T6 Gbです。

爆発性ガスが発生する可能性がある場所に適した防爆製品です。対応する防爆エリアはゾーン1とゾーン2で、その代表的なガスはプロパンです。

輸送中に機器が損傷していないか確認してください。明らかな破損がある場合はご連絡ください。

設置前にパッケージを取り外さないでください。

保管温度: -40~+70 °C

保管湿度: 相対湿度 45% ～ 75% (結露なきこと)

本製品に使用されている感圧素子は、感圧ダイヤフラムを介して圧力を伝達します。接触すると送信機が損傷する可能性があります。

▶ 圧力インターフェースの内側には決して触れないでください。

送信機の外観が良好であることを確認します。

トランスミッタの圧力インターフェースのシール面はきれいで損傷はありません。

測定された媒体の適用可能性を考慮してください。

周囲温度と媒体温度は製品の技術仕様の範囲内である必要があります。

安全に電気を設置するのに十分なスペースがあります。

プラグインに適合する製品は防水プラグインです。製品の保護レベルを確保するため、電気接続中は必ずコネクタをロックしてください。

電源: 詳細については製品ラベルを参照してください (電源は関連規格の要件を満たしている必要があり、電源システムは信頼できるものである必要があります)。本質安全防爆伝送器は安全バリアによって電力が供給されます。

電気接続の要件: プラグのケーブル グランドに一致する直径のケーブルを選択し、ケーブル グランドとプラグが損傷していない必要があります。

電気接続要件: 配線の定義については製品ラベルを参照してください。

製品ピンの定義:

A（赤）：電源V﹢

B（黒）：信号出力OUT（2線式）

C: 空

D: 空

E（黄）：リセット＋（キャリブレーション）

F（白）：リセット－（キャリブレーション）

本質安全防爆伝送器を電気接続のために爆発性ガス環境で使用する場合、安全バリアと組み合わせて本質安全防爆システムを形成する必要があります。安全バリアと電源は安全なエリアに配置され、本質安全送信機は危険なエリアに配置されます。安全な接地に注意してください。

本質安全防爆伝送器を電気接続のために爆発性ガス環境で使用する場合、安全バリアと組み合わせて本質安全防爆システムを形成する必要があります。安全バリアと電源は安全エリアに配置し、本質安全送信機は危険エリアに配置する必要があります。安全な接地に注意してください。

2 線式 4 ～ 20mADC 出力の本質安全防爆システムを以下に示します。

伝送器と安全柵間のシステム接続ケーブルの最大許容分布容量 Cc=Co-Ci、最大許容分布インダクタンス Lc=Lo-Li。

最大許容分布容量 Cc=Co-Ci、

最大許容分布インダクタンス Lc=Lo-Li。

Co≧Ci+Cc Lo≧Li+Lc

ウオ≤ウイイオ≤イイポ≤ピ

パラメータが上記の要件を満たし、防爆証明書を持っている限り、安全バリアはユーザーが自由に選択できます。安全柵の設置および使用は、安全柵の取扱説明書に従って行ってください。

当社の高精度圧力センサー製品には、当社製品を最大限に活用していただくための包括的な技術サポートとサービスが付属しています。サポートサービスには、設置指導、トラブル対応、製品メンテナンスのアドバイスなどが含まれます。当社の目的は、お客様が当社の高精度圧力センサー製品を最大限に活用し、望ましい結果を達成できるようにすることです。

製品の梱包:

• 1 精密圧力センサー
• ユーザーマニュアル
• 保護フォームパッド

配送：

• 標準陸送で発送
• 配達予定日: 5 ～ 7 営業日
• 追跡情報は電子メールで提供されます
