Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

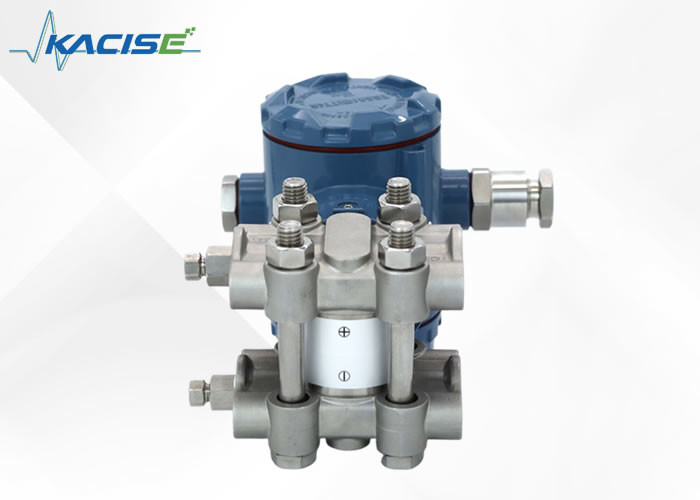

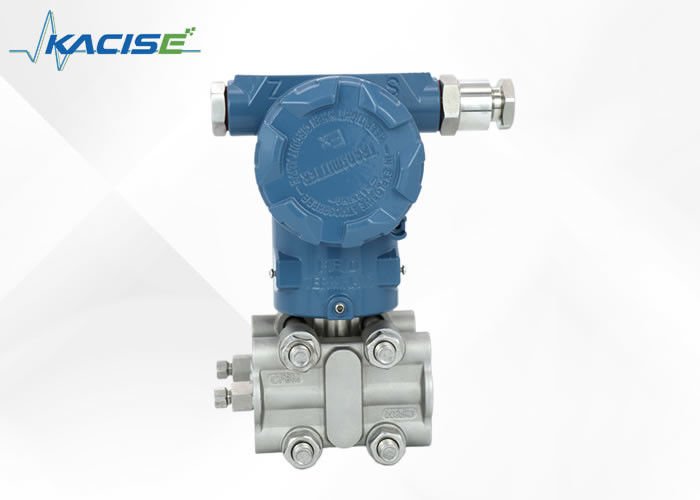

KPT1000-DP 単結晶シリコン差圧発信器は、ドイツの先進的な MEMS 技術で作られた単結晶シリコンセンサーチップ、二重ダイヤフラム構造、および精巧な製造技術を採用し、製品の高精度と超高安定性を実現しています。組み込まれたインテリジェント信号処理モジュールは、圧力と温度の補償の完璧な組み合わせを実現し、広範囲の静圧と温度の変化の下でも信頼性の高い測定精度と優れた長期安定性を提供します。
KPT1000-DP 単結晶シリコン差圧トランスミッタは、液体、気体、または蒸気の液位、密度、圧力を測定し、それを 4 ～ 20mA DC (重畳 HART 通信) 電流信号出力に変換するために使用できます。
リモートおよびローカルのパラメータ設定機能の設定は、Hart または RS485 通信とパネルのボタンを通じて実現されます。
| モデル | KPT1000-DP 高精度差圧発信器 | |||||||||
| 測定媒体 | 液体、気体、蒸気の圧力を測定します | |||||||||
| 測定の種類 | 差圧測定、絶対圧測定 | |||||||||
| 出力信号 |
4~20mA+HARTプロトコルデジタル信号 RS485シリアルポート信号 |
|||||||||
| 測定範囲 | 範囲コード | 0B | 0℃ | 0E | 0F | 0G | ||||
| 範囲 | (0~0.6)KPa~6KPa | (0~2)KPa~40KPa | (0~2.5)KPa~250KPa | (0～10)KPa～1MPa | (0～30)KPa～3MPa | |||||
| 推奨圧縮率 | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| 基準精度 | ±0.05% | TD＞10（TD=最大範囲/調整範囲）の場合、 | ±(0.005*TD)% | 範囲が 0B 積、TD＞6 の場合、次のようになります。 | / | |||||
| ±0.075% | ±(0.0075*TD)% | ±(0.125*TD)% | ||||||||
| ±0.1% | ±(0.01*TD)% | ±(0.166*TD)% | ||||||||
| 周囲温度の影響 |
(-25~+65)℃での全体的な影響は次のとおりです。 ±(0.15*TD+0.05)%*スパン (-40~-25)℃と(+65~+85)℃における合計の影響は次のとおりです。 ±(0.2*TD+0.05)%*スパン |
|||||||||
| 過圧効果 | ±0.1%*スパン | |||||||||
| 静圧効果 | ±(0.05%URL+0.075%スパン)/10MPa | |||||||||
| 長期安定性 | ±0.15%URL/10年 | |||||||||
| 電源効果 | ±0.001%/10V(12~36)VDC、無視できる程度 | |||||||||
| 範囲制限 | 上下限の範囲内で任意に調整可能です。パフォーマンス特性を最適化するために、可能な限り低い範囲比を持つ範囲コードを選択することをお勧めします。 | |||||||||
| ゼロ設定 | 校正範囲≧最小範囲 | |||||||||
| 設置位置の影響 | ダイヤフラム面に平行な設置位置を変更してもゼロ点の影響はありません。設置位置が振動板面と平行でない場合はキャリブレーションにより解消できます。範囲には影響なし | |||||||||
| 警報電流 | オフライン | 3.6mA | ||||||||
| オンライン | 21mA | |||||||||
| 絶縁抵抗 | 対接地間100MΩ以上(DC500V) | |||||||||
| 絶縁強度 | アースへ AC500V 50/60Hz 1分間 | |||||||||
| 応答時間 | アンプコンポーネントの減衰定数は 0.1S で、センサー時定数はレンジとレンジ比に応じて (0.1 ～ 1.6)S です。追加の調整可能な時定数は: (0.1 ～ 60)S です。非線形出力 (平方根関数など) への影響はこの関数に依存し、それに応じて計算できます。 | |||||||||
| 周囲温度 | -40～+85℃ 表示あり：-20～+65℃ | |||||||||
| 保管温度 | -40～+125℃ | |||||||||
| 保管温度 | -40～+85℃ 表示あり：-20～+65℃ | |||||||||
| 使用圧力（シリコンオイル） | 16MPa 25MPa 42MPa 3段階 | |||||||||
| 静圧限界 | 絶対圧力 3.5KPa から定格圧力まで、保護圧力は定格圧力の 1.5 倍を超え、伝送器の両側に同時に適用できます。 | |||||||||
| 隔離ダイヤフラム | ステンレス316L、ハステロイC-276、タンタル、金メッキ | |||||||||
| プロセス接続材料 | ステンレス鋼 304、316 オプション | |||||||||
| ナットとボルト | ステンレス鋼（A2-70）、亜鉛メッキ炭素鋼（12.8） | |||||||||
| 送信機ハウジング |
アルミニウム合金＋エポキシ樹脂（表面溶射） ステンレス鋼 |
|||||||||
| シールリング | ニトリルブタジエンゴム(NBR)、フッ素ゴム(FKM)、ポリテトラフルオロエチレン(PTFE) | |||||||||
| 充填 | シリコーンオイル、食用油、FLオイル | |||||||||
| プロセス接続 | プロセス接続フランジの両端にはNPT1/4およびUNF7/16の雌ねじが付いています。 | |||||||||
| 保護レベル | IP65、IP67(防爆) | |||||||||
| 重さ | 2.6Kg (取付ブラケット、プロセス接続アクセサリを除く) | |||||||||
電源および負荷条件:
| ① | + | 電源およびHARTデジタル通信出力端子 |
| ② | - | |
| ② | - | 外部指示計（電流計）配線端子 |
| ③ | + |
当社の高精度圧力センサー製品は、可能な限り最高の体験をお届けするための包括的な技術サポートとサービスによって支えられています。当社の専門家チームが、設置から操作まで製品に関するあらゆるご質問にお答えします。センサーの最適な機能を維持するためのメンテナンスおよび修理サービスも提供しています。さらに、お客様の特定のニーズを満たすために、校正およびカスタマイズのサービスも提供します。高精度圧力センサーを最大限に活用するために必要なサポートとサービスを提供する当社を信頼してください。
