Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KDF1000
超音波ドップラー流量計は、RS485を介して超音波ドップラー流量計の流速、水位、温度を収集し、現場の実際の状況に応じてさまざまなチャネルパラメータを入力するホストです。流路パラメータと集水位H(m)から通水面積S(㎡)を算出し、通水面積と流速V(m/s)を乗じて瞬時流量(Q=V*S)を算出し、流量に累積時間を乗じて累積流量を算出します。
これから次のことがわかります:Q=V*S
瞬時流量×時間差＝積算流量
KDF1000シリーズ流量計は、自然水域や水路、パイプラインなどの水の速度や流量を測定する製品です。
流量計はセンサーとホストの 2 つの部分に分かれており、これらはケーブルで接続されています。
水路や河川の水の速度や流量を測定でき、水位はセンサーの上部より20cm以上高くなります。
パイプや暗渠内の水の速度と流量を測定できます。水位はセンサーの上部より 20 cm 以上高く、パイプの内径は ≥ 500 mm である必要があります。
| 電源 |
電源範囲:10.8VDC～26.4VDC; RS485 12V消費電力：88mA±1mA（約1.06W） RS485 24V消費電力：52mA±1mA（約1.25W） RS485+4～20mA 12V消費電力：110mA±1mA（約1.32W） RS485+4～20mA 24V消費電力：24V電源、mA出力なし |
| 出力特性 | RS485/ModBus標準プロトコル。 4～20mA（工場出荷時はなし） |
| 測定性能 |
流量範囲: 1L/s~99999.99m3/h; 水深範囲：0.02〜3m、0.02〜10m（ご注文前に最大水深をご確認ください）。 表示インターフェース 1: 水位、瞬時流量、積算流量。 表示インターフェース 2: 水位、流量、断面積、温度。 流量分解能：0.0001L/s。 |
| 物理的性質 |
スプリットシェル材質：ABS、センサー材質：POM; センサー保護レベル: IP68; 送信機保護レベル: IP65; センサー間のケーブル: エアダクト付き 4 芯シールドケーブル、工場出荷時のデフォルトの長さ 10 メートル、ワイヤー直径 8 mm (他のワイヤー長はカスタマイズする必要があります)。 |
| 作業環境 |
使用温度：0～60℃（凍結なきこと） 保存温度：-20～80℃。 |

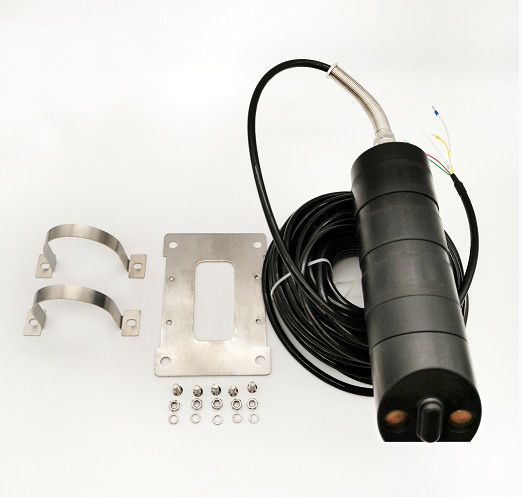

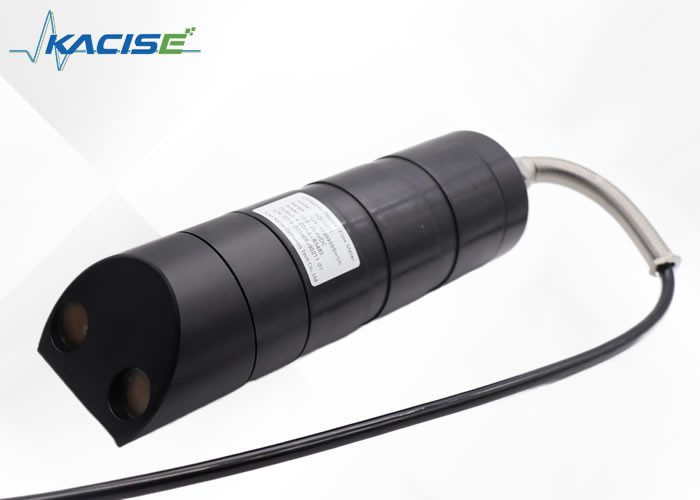

センサーの物理的な写真 (すべての付属品を含む)
超音波ドップラー流量計（ホスト）の物理画像
工場付属品には固定プレートが 4 枚あります。図をご覧ください。固定後、計器箱や木製ボードに取り付けることができます。
| 超音波ドップラー流量計の工場付属品リスト | |||
| いいえ。 | 名前 | 型式・仕様 | 額 |
| 1 | 超音波ドップラー流量計ホスト | 1 | |
| 2 | 超音波ドップラー流量計センサー | 1 | |
| 3 | (センサー工場付属品を含む) | 1 | |
| 4 | 取付ベースプレート | M6*16 | 4 |
| 5 | 皿小ねじ | 2 | |
| 6 | クランプ | 4 | |
| 7 | 取付用ガスケット | M4*12 | 4 |
| 8 | 十字ナベタッピンねじ | M4*25 | 4 |
超音波ドップラー流量計とホストの接続図
