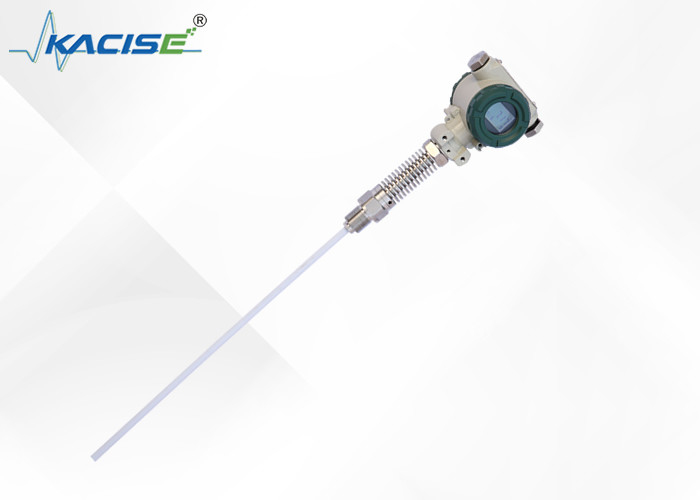

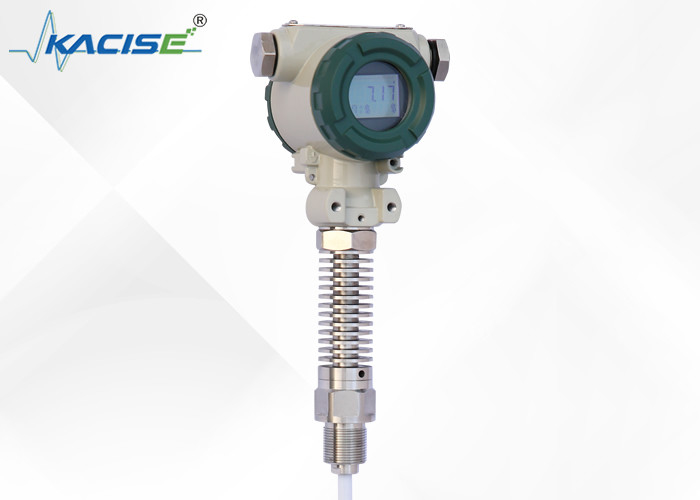

KCF6021-1-900mm IP67 保護付き容量レベルスイッチ -50~250C 探査機温度と 2~28VDC 電源

高温や高圧,腐食,結晶化,水晶化などの厳しい条件下で,様々な液体の連続検出のための完璧なソリューションです.閉塞この送信機は,水,酸,アルカリ溶液,およびボイラー内の水位を測定するのに理想的です.この機械は,移動可能または柔軟な部品から解放され,衝撃抵抗のユニークな特徴を持っています.簡単に設置し,信頼性が高く,高精度で,コストも合理的です.

この装置には,高周波電容感知回路が組み込まれ,温度と線形性修正の正確な補償を可能にします.標準的な電気信号に変換され,通常は4〜20mAです.. システム構成では,HART,CANBUS,および485通信プロトコルのオプションが提供されています. 送信機の全範囲には自己校正機能があります.ユーザが2つのキーを押すだけで"ゼロ"と"範囲"の値を自動的に校正できるこれは高度に適応可能な装置で,様々な状況で伝統的な浮気型,入力型,差圧型のレベルトランスミッターを交換するのに適しています.

高い 信頼性 と 最小 の 保守

私たちの製品 は 動く もの や 弾性 な 部品 が ない シンプル な 構造 を 用い て 設計 さ れ て い ます.その 結果,私たちの 製品 は 高い 信頼性 を 持っ ており,最小 の 保守 を 必要 と し て い ます.普通の状況では製品には定期的な中小修理は必要ありません

シグナル出力多様性

異なるシステムには 異なる構成が必要だと理解しています だからこそ 製品には 様々な信号出力オプションが用意されています

正確 な 測定

高温や高圧容器を処理する設備で 測定は温度や重量や容器の形によって 影響を受けません圧力の影響も極端な条件下で正確な測定を行うのに非常に信頼性があります

腐食性のある液体に適している

すべての液体は等しく作られていないことを理解しています 私たちの製品は特に酸やアルカリ溶液などの腐食性液体の測定に適しています厳格な条件下で正確で信頼性の高い測定を提供するために私たちの製品を信頼することができます.

超電流,超電圧,電力の極性保護

私たちはユーザーの安全を重んじています だからこそ 製品には 過剰電流や過電圧や電源偏差の問題に対する 完璧な保護が付いていますどんな状況でも安全で信頼性の高い操作を提供するために私たちの製品を信頼することができます.

• 検出範囲:0.01~30m
• 精度:レベル02レベル05
• 圧力範囲: -0.1MPa~32MPa
• 探査機温度: -50~250 °C
• 環境温度: -20~60 °C
• 保存温度: -55°C+125°C
• 出力信号:HART通信/485/CANバス通信で4~20mA,4~20mA
• 供給電圧: 12 〜 28VDC (安全壁から電源を供給する必要があります)
• 固定:螺旋式マウント M20×15M27×2
  • フレンジの固定 DN25,DN40,DN50.特殊仕様をカスタマイズすることができます.
• 濡れた材料: 316 ステンレス鋼,1Gr18Ni19Tior または PTFE
• 長期安定性: ≤0.2%FS/年
• 温度変動:≤0.02%FS/°C (0°Cから70°Cの範囲)
• 爆発レベル:本質的に安全ExiraIIC T6,防火 Ext II C T5
• 保護:IP67
• 固有の安全パラメータ:Ui:28VDC,Ii:93mA,Pi:0.65W,Ci:0.042uf,Li:0mH

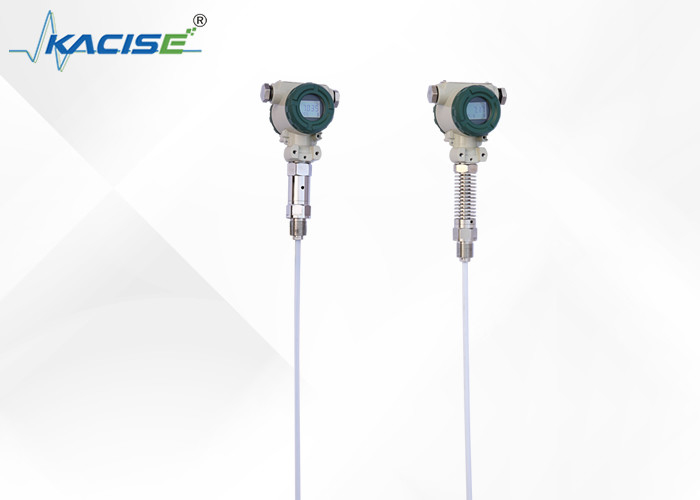

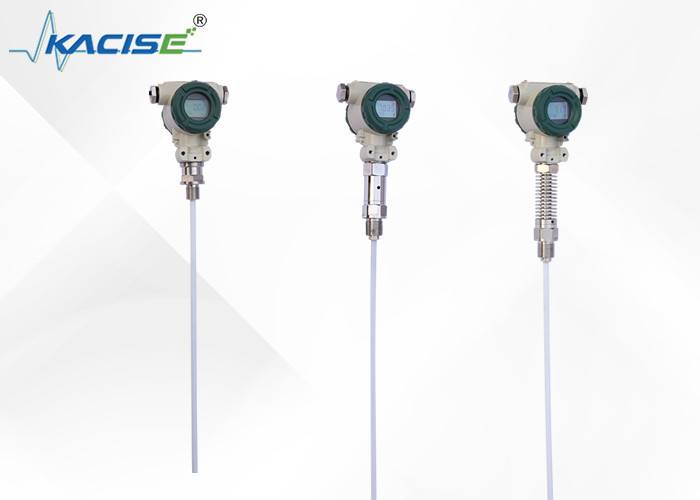

ケーブルおよび棒レベルの送信機は,異なるサイト条件に適応するためのさまざまな固定方法を持っています.サイトがM20 × 1のようなプロセス施設を提供できない場合.5 女性用糸またはフレンズ設置方法が3つあります (壁掛けの水平管ラックと垂直管ラックで,現場での設置に便利です)

より大きな移動性のメディアを測定する際には,センサーの安定性の役割を果たす強力な振動を防止するために,ユーザは重量固定を選択することができます.重荷を加える際に重荷物を容器の底に入れなければならない.センサーのワイヤを壊さないように

場所の条件が悪ければ,外体による損傷や測定精度に影響を避けるため,センサーを保護するためにセンサーシールドを使用する必要があります.

容器が金属でない場合,KCF600棒レベル送信機を使用する場合は,電線接続付きの送信機のキャビネットを容器の下部に配置する必要があります.測定が正確でない場合.

この製品は工場で校正され,フィールド調整は次の方法で行うことができます.

A: インテリジェント回路デバッグ方法:

液体のレベルが最も低い場所に位置すると",Z"キーと"S"キーを押して同じ時間リリース後8秒,そして"Z"キーをクリック出力電流は自動的に4mAに調整されます..

"Z"キーと"S"キーを8秒間押して,同じ時間リリース,そして"S"キーをクリックすると,出力電流は自動的に20mAに調整されます..

B: アナログ回路のデバッグ方法

4mAに近いアンプメーターの読み取りを観察する

20mAに近いアンプメーターの読み上げを観察する

ゼロとスパンプが正確に4mAと20mAになるまで 2〜3倍操作します. 調整後,トランスミッターのカバーを締めましょう.

1. 製品には製品証明書とマニュアルが付いており,製品番号,技術パラメータ,配線図,製造日があります. 間違いを避けるために確認してください.
2. 装置は製品接続とスレッドタイプに基づいて,サイトインターフェースが製品インターフェースと一致するか否かを確認する必要があります.スレッド接続をゆっくりと締め,密封に注意してください, トークは直接トランスミッターホイースに追加することはできません.そして6つのパートトランスミッターインターフェイスにのみ追加できます.
3. ワイヤリングは 会社の指示に厳密に従うべきです
4. この製品は精密なエネルギー変換装置です 解体,衝突,転落,硬い拒絶を禁止します
5. 送信機は電源を入れるとすぐに動きますが 30分間温めると安定します
6. 異常使用で電源を切る チェックするか 直接技術部門に連絡する
7. 輸送,保管は元のパッケージを復元し,冷やし乾燥し換気のある倉庫に保管する必要があります.
8. 設置過程では,センサーワイヤの皮が割れないように注意する必要があります.
9. センサーワイヤを設置する際,プール壁からの距離は少なくとも10cm以上でなければならない.そうでなければ測定は正確ではない.
10. PTFE構造全体の接地線と棒のレベルは,測定媒体で導かれなければならない.そうでなければ測定は正確ではない.
11. 設置現場は,効果的な雷対策を講じなければならない.
12. このシリーズの送信機の封筒は接地されなければならない.接地抵抗は4Ω未満である.
13. 安全障害物は爆発防止の認証を受け,その設置要件は説明書の要件に従うべきである.
14. 送電器が"0"ゾーンに使用される場合,障害電源の電源トランスフォーマーがGB3836.4-2000 NO.8の要件を満たす必要があります.1.

カシース流体レベルメーターは高品質の316ステンレス鋼またはPTFE材料ででき,耐久性と長持ちの性能を保証します.トラックと産業タンクのための容量オイルレベルセンサーなどの様々なシナリオとアプリケーションで使用するのに適しています.

この製品には ± 2%, ± 5% の精度と ≤ 0.02% FS/°C の温度偏差 (範囲 0 ∼ 70°C) があります.ストレージ温度は -55°C+125°C,探査温度は -50~250°Cで,厳しい産業環境での使用に最適です.

トラックの燃料レベルを監視し,工業タンクのオイルレベルを測定し,液体レベル測定の他の用途容量式燃料センサー技術により,あらゆるシナリオで正確で信頼性の高い測定ができます.

液体レベルメーターの電源電圧は2 〜 28VDC (安全壁から電源を供給する必要があります). 探査機温度範囲は -50 ~ 250 °Cで,精度は ± 2%, ± 5% です.この製品の範囲は0です.01~30 Mで,貯蔵温度範囲は -55°C+125°Cである.

トラックや工業用タンク用のカスタムキャパシティブオイルレベルセンサが必要ですか? Kacise から探す必要はありません! 私たちの製品カスタマイズサービスについてもっと知るために今日私達に連絡してください.

• 設置支援
• 製品の使用と保守に関する訓練
• 修理・保守サービス
• カリブレーションサービス
• 技術的問題とサポート
• 製品アップグレードと強化

商品のパッケージ:

液体レベルメーターは,輸送中に損傷を防ぐために適切なダッシュ付きの箱に安全に梱包されます.パッケージには,使用説明書と必要なインストールハードウェアも含まれます.

輸送:

流体レベルメーター製品は標準的な地上輸送で送付されます.お客様は,注文から5〜7営業日以内に製品を配達することを期待できます.
