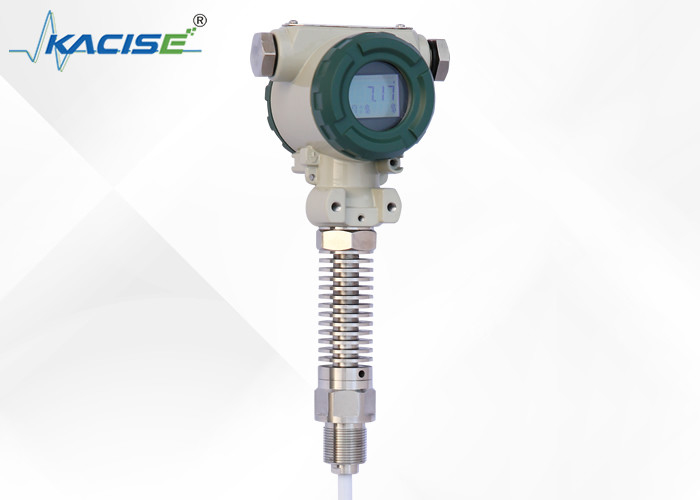

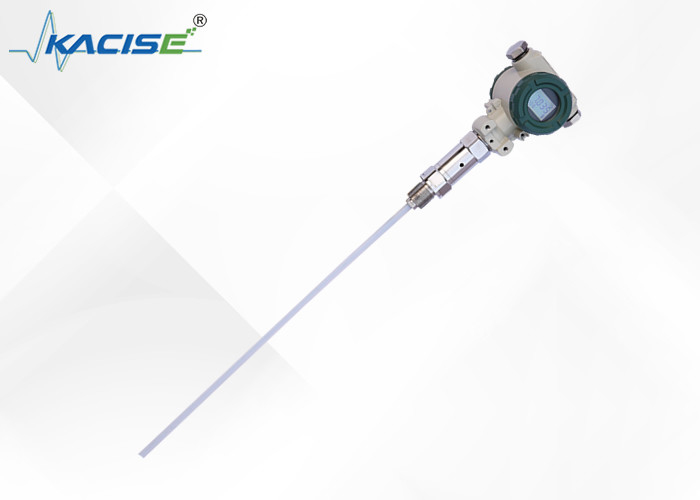

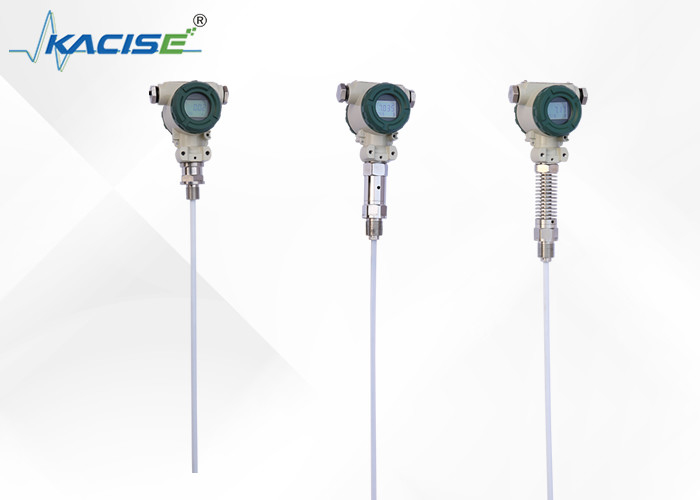

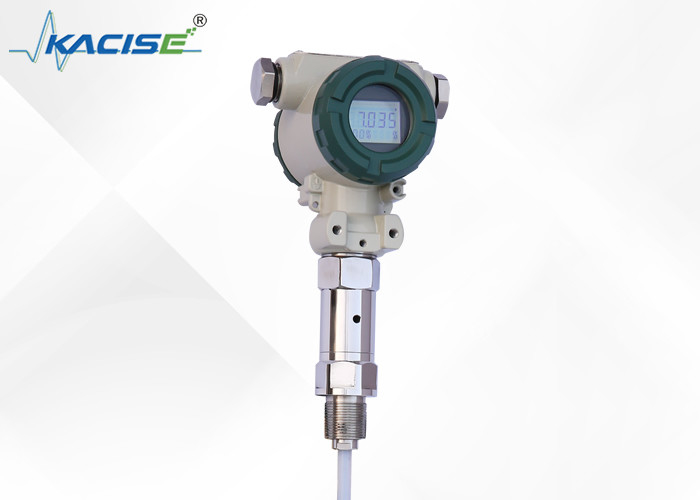

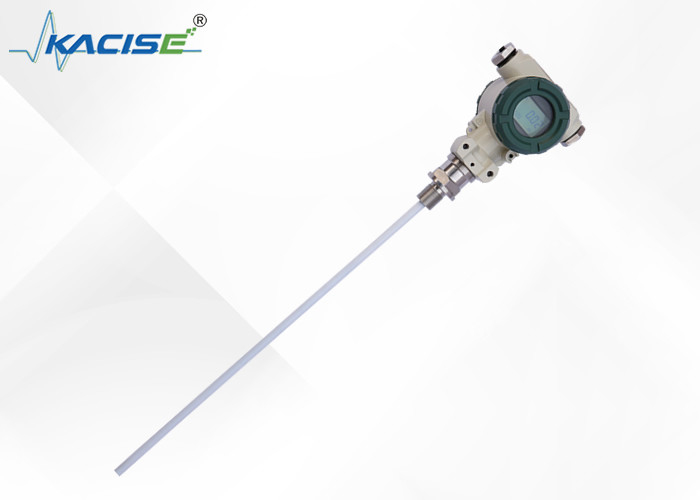

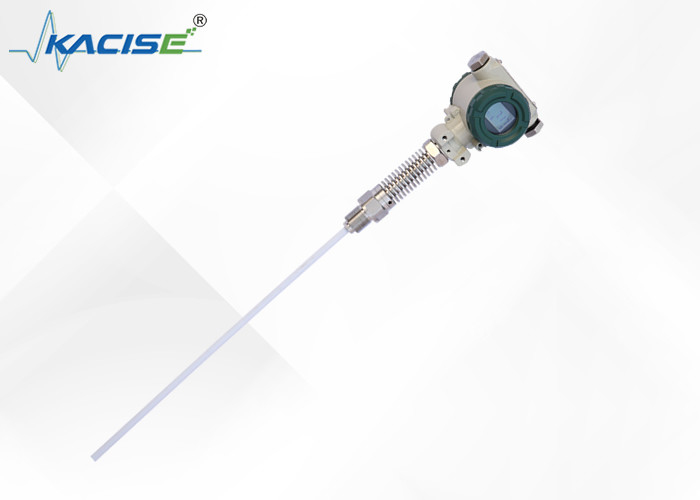

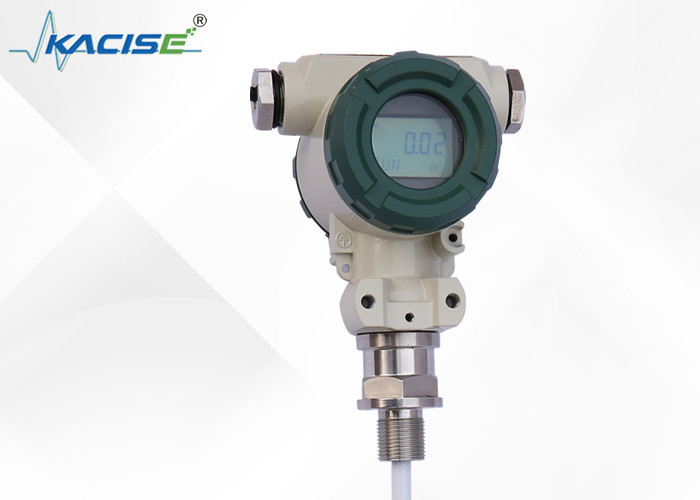

精度 4~20mA 出力流体レベルメーター HART通信とIP67保護

KCF600 シリーズの静電容量式レベルトランスミッターは、高温高圧、高い腐食、結晶化や詰まりの可能性などの過酷な条件下で液体を継続的に検出するように設計されています。水、酸、アルカリ溶液の測定やボイラー内の水位の監視に最適です。可動部品やフレキシブル部品が無く、耐衝撃性、取り付けが容易、高信頼性、高精度、リーズナブルなコストを実現しています。

多くの用途において、この発信器は従来のフロート型、入力型、差圧型レベル発信器の代わりに使用できます。これは、温度と直線性が正確に補償される高度な RF 容量性センシング回路によって可能になります。その後、出力は通常 4 ～ 20 mA の標準電気信号に変換されます。トランスミッターは、システム構成用に HART、CANBUS、および 485 通信プロトコルのオプションも提供します。

KCF600 シリーズは、メンテナンスやさまざまな状況への適応を容易にする便利な自己校正機能も備えています。 2 つのキーを使用して、ユーザーは「ゼロ」と「レンジ」の自動校正を実行して、正確な読み取り値を確保できます。

• 過酷な条件下で液体を継続的に検出できるように設計されています
• 可動部品や柔軟性のある部品はありません
• 耐衝撃性に優れ、取り付けも簡単
• 信頼性と精度が高い
• 競争力のある価格
• 高度なRF容量性センシング回路
• 温度と直線性を正確に補償
• 標準電気信号(4-20mA)に変換された出力
• 複数の通信プロトコル オプション (HART、CANBUS、485)
• メンテナンスと適応を容易にする自己校正機能

シンプルな構造、高い信頼性、最小限のメンテナンス:

この装置は、可動部品や弾性部品を持たないシンプルな構造で設計されています。これにより、通常の状況でも高い信頼性と最小限のメンテナンスが保証されます。定期的な中小規模の修理は必要ないため、効率的で費用対効果の高い投資となります。

複数の信号出力オプション:

このデバイスにはさまざまな信号出力オプションが装備されており、さまざまなシステム構成への統合が容易になります。これにより、柔軟性とカスタマイズが可能になり、各ユーザーの固有のニーズに対応できます。

さまざまな要因の影響を受けない正確な測定:

この装置は、高温高圧の容器での使用に便利です。測定液体の温度や比重、容器の形状や圧力の影響を受けません。測定データは正確で信頼性があります。

耐食性設計:

この装置は、酸、アルカリ、その他の腐食性液体の測定に特に適しています。腐食に耐えるように設計されており、厳しい環境でも耐久性を保証します。

過電流、過電圧、電源極性保護:

このデバイスには、過電流、過電圧、電源極性に対する完全な保護が備わっています。これによりユーザーの安全と安心が確保されます。

• 検知範囲：0.01～30m
• 精度：レベル0.2、レベル0.5
• 圧力範囲：-0.1MPa～32MPa
• プローブ温度：-50～250℃
• 周囲温度：-20～60℃
• 保存温度：-55℃～+125℃
• 出力信号：4～20mA、HART通信/485/CANバス通信時4～20mA
• 供給電圧: 12～28VDC (安全バリアから給電する必要があります)
• 固定: ネジ取り付け M20 * 1.5、M27 * 2、
• フランジ取付DN25、DN40、DN50。特殊仕様もカスタマイズ可能
• 接液部材質: 316 ステンレス鋼、1Gr18Ni19Tior または PTFE
• 長期安定性: ≤0.2%FS/年、
• 温度ドリフト:≤0.02%FS/℃ (0～70℃の範囲)
• 爆発レベル: 本質安全防爆 ExiraⅡC T6、耐圧防爆 Ext II C T5
• 保護:IP67
• 本質安全防爆パラメータ:Ui:28VDC、Ii:93mA、Pi:0.65W、Ci:0.042uf、Li:0mH

ケーブルおよびロッドレベルトランスミッターには、さまざまな現場条件に適応するためのさまざまな固定方法があります。現場にM20※1.5めねじやフランジなどの加工設備が無い場合、壁掛け・横パイプラック・縦チューブラックの3通りの設置方法が選択でき、現場での設置に便利です。（写真あり）

より大きな可動性のメディアを測定する場合、ユーザーはセンサーの激しい揺れを防ぐためにウェイトの取り付けを選択でき、センサーの安定性の役割を果たすことができます。センサーのワイヤーが切れないように、重量を加えるときは重い物を容器の底に入れる必要があります。

現場の条件が悪い場合、異物による損傷や測定精度への影響を避けるために、ユーザーはセンサー シールドを使用してセンサーを保護する必要があります。

コンテナが金属でない場合、KCF600 ロッド レベル トランスミッタを使用する場合は、ワイヤ アクセスを備えたトランスミッタ エンクロージャをコンテナの底に設置する必要があります。そうしないと、測定が正確になりません。

この製品は工場で校正されています。現場での調整が必要な場合は、次の方法が考えられます。

サイトゼロ----- 液面が最下位の場合、「Z」キーと「S」キーを同時に8秒間押し続け、タイムリリース後「Z」キーをクリックすると、出力電流が4mAに自動調整されます。

現場 - 満水 ------ 液面が最高点に達し、「Z」キーと「S」キーを同時に8秒間押し続けてリリースし、「S」キーをクリックすると、出力電流が20mAに自動調整されます。

液体レベルが次の限界に達したら、ドライバーを使用して「Z」ポテンショメータをゆっくりと回転させ、4mA に近い電流計の読み取り値を観察します。

液体レベルが上限に達したら、ドライバーを使用して「S」ポテンショメータをゆっくりと回転させ、20mA に近い電流計の読み取り値を観察します。

そして、ゼロとスパンが正確に 4mA と 20mA になるまで、さらに 2 ～ 3 回動作させます。調整後は送信機のカバーをしっかり締めてください。

1. 製品には、製品番号、技術パラメータ、配線図、製造日が記載された製品証明書とマニュアルが付属していますので、間違いを避けるために確認してください。
2. インストールは製品の接続とスレッドのタイプに基づいて行う必要があり、サイトのインターフェイスが製品のインターフェイスと一致しているかどうかを確認してください。ネジ接続をゆっくりと締め、シールに注意してください。トルクはトランスミッターのハウジングに直接加えることができず、6 パーティ製トランスミッターのインターフェイスにのみ加えることができます。
3. 配線は会社の指示に厳密に従ってください。
4. 本製品は精密エネルギー変換機器ですので、分解、衝突、落下、無理な演奏を禁止します。
5. 送信機 電源投入後すぐに動作しますが、30 分間のウォームアップ後に出力が安定することがあります。
6. 異常な使用方法、電源を切る、点検するか、当社技術部門に直接ご連絡ください。輸送、保管は元の梱包に戻し、涼しく乾燥した換気の良い倉庫に保管する必要があります。
7. 設置プロセスでは、センサー ワイヤーの外皮が破損しないように注意する必要があります。
8. センサーワイヤーを取り付けるとき、プールの壁からの距離は少なくとも10CM上にある必要があります。そうしないと、測定が正確になりません。
9. PTFE 構造全体の接地線とロッドレベルは、測定された媒体で導通する必要があります。そうしないと、測定が正確になりません。
10. 設置場所には効果的な避雷対策を講じる必要があります。
11. このシリーズの送信機のエンクロージャは接地する必要があります。接地抵抗は 4Ω 未満である必要があります。
12. 安全バリアは防爆認証を取得する必要があります。インストール要件は、説明書の要件に従う必要があります。
13. 送信機を「0」ゾーンにバリア電源で使用する場合、変圧器は GB3836.4-2000 NO の要件を満たす必要があります。 8.1.

Kacise 液体レベル メーターは、さまざまなシナリオで使用できる多用途の製品です。自動車業界では車両の燃料レベルを測定するために一般的に使用されています。また、車両の燃料レベルを監視するための GPS 追跡ソリューションにも使用でき、燃料効率の向上とコスト削減に役立ちます。

この製品の別の用途は石油およびガス産業です。 Kacise 液体レベル メーターは、貯蔵タンク内のオイルのレベルを検出するための容量性オイル レベル センサーとして使用できます。これは、コストのかかる流出や停止につながる可能性があるタンクの過充填または過充填を防ぐのに役立ちます。

さらに、この製品は産業オートメーションおよび制御システムでも使用できます。タンクやコンテナ内の液体のレベルを監視するのに最適で、化学、製薬、食品および飲料などのさまざまな業界で使用できます。

Kacise 液体レベル メーターの最小注文数量は 2 で、カートンで梱包されます。納期は 5 営業日で、支払い条件は 100% の前払いが必要です。出力信号は4～20mA、HART通信/485/CANバス通信では4～20mAです。

要約すると、Kacise 液体レベル メーターは、正確で信頼性の高いパフォーマンスを提供する高品質の製品です。その多用途性により、GPS 追跡ソリューションや容量性オイル レベル センサーとして使用される容量性燃料レベル センサーなど、さまざまな業界や用途での使用に適しています。

当社の液面計製品には、最適なパフォーマンスと顧客満足度を保証するための包括的な技術サポートとサービスが付属しています。当社の専門家チームは、製品の設置、セットアップ、校正、トラブル、メンテナンスをいつでもサポートいたします。また、ユーザーが製品を簡単に操作できるようにするためのトレーニングとドキュメントも提供しています。さらに、故障または破損したコンポーネントの修理および交換サービスも提供します。当社の目標は、お客様固有のニーズを満たす、信頼性が高く正確な液面測定ソリューションをお客様に提供することです。
