周波数80GHz ラダールレベルトランスミッター Gスレッド RS485 通信 カスタマイズされたアプリケーション

周波数80GHz ラダールレベルトランスミッター Gスレッド RS485 通信 カスタマイズされたアプリケーション

Place of Origin:

CHINA

ブランド名:

KACISE

証明:

CE

Model Number:

KWL801B

連絡 ください
引金 を 求め て ください
製品詳細
距離測定精度:
±2mm
供給電圧:
9~24V
取得頻度:
≥200ms/設定可能
アンテナビーム幅:
±2.75°
測定頻度:
80GHz
タイプの糸:
G 糸/ オーダーメイド
作業湿度:
0~95%
コミュニケーション:
RS485
支払いと送料の条件
Minimum Order Quantity
2
価格
130
Packaging Details
Carton
Payment Terms
100% payment in advance
製品説明

製品説明:

KWL801B-RS485レーダーレベルセンサーは,レベルメーターに関する国家標準DB50/T 826-2017に準拠する最先端装置です.そのコアコンポーネントは,完全に密封されたIP68防水設計を使用厳しい環境でも安全性を保ちます

KWL801B-RS485レーダーレベルセンサーの最大測定範囲は40メートルまで広がり,極小盲点は6cm未満です. 製品は優れた精度を提供します.より高い周波数とより広い帯域幅のおかげで.

このレーダーレベルセンサーには 固定式支架があり 迅速で簡単な設置を可能にします時間を節約し,正確な安装方法を設計しました.

特徴:

  • 自社開発したCMOSミリ波RFチップをベースに
  • よりコンパクトなRFアーキテクチャ
  • 信号とノイズの比率が高く
  • 小さめの死区
  • 5GHz 作業帯域幅
  • 測定解像度と測定精度が高くなる
  • 装置環境への干渉の影響が少ない
  • より便利な設置と
  • 組み込み の 平ら な アンテナ の 現代 的 な 設計



技術仕様:

モデル KWL801B-RS485
測定頻度 80GHz
コミュニケーション RS485
取得頻度 ≥200ms/設定可能
動作電流 12V/14mA
距離測定精度 ±2mm
通信プロトコル Modbus/テキストプロトコル
アンテナビーム幅 ±2.75°
供給電圧 9~24V
測定範囲

0.2~40m

0.18~30m

0.1~15/20m

0.06~3/5/10m

RFパルス電流 100mA/20ms
作業湿度 0~95%
糸の種類 G 糸/ オーダーメイド
作業温度 -40~75°C
耐水度 IP68
純重量 0.6kg

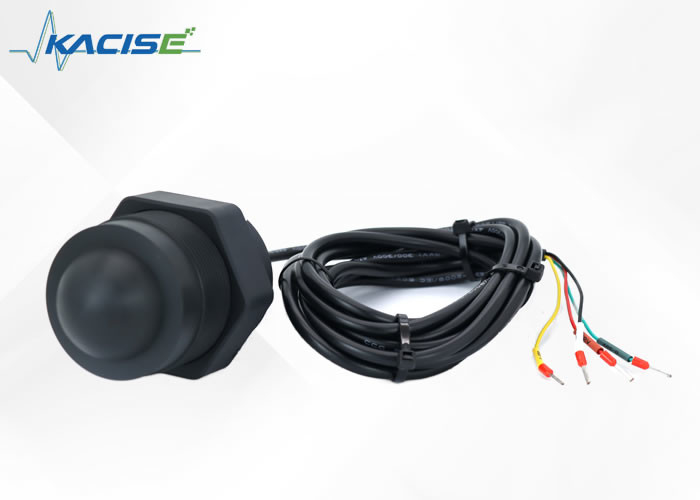

ワイヤリング 指示



赤い線 VCC (9~24V電源)
黒い線 GND
黄色い線 485-A
緑線 485-B



周波数80GHz ラダールレベルトランスミッター Gスレッド RS485 通信 カスタマイズされたアプリケーション 0



サイズ:



周波数80GHz ラダールレベルトランスミッター Gスレッド RS485 通信 カスタマイズされたアプリケーション 1

装置:



(1) センサーが介質表面に垂直であることを確認する.

(2) 送信線が干渉物体を放射し,偽のエコーを生成しないようにする.

典型的な労働条件については,以下を参照してください.

周波数80GHz ラダールレベルトランスミッター Gスレッド RS485 通信 カスタマイズされたアプリケーション 2周波数80GHz ラダールレベルトランスミッター Gスレッド RS485 通信 カスタマイズされたアプリケーション 3

応用:

レーダーレベルセンサーの説明

レーダーレベルセンサーは,液体や固体のレベルを正確に測定するために時間領域反射 (TDR) の原理を使用する装置です.センサー は,電磁パルス を 用い,光 の 速度 で ケーブル や 探査機 の 沿い で 伝わっ て い ます.

パルスが測定基質の表面に接触すると,その一部がパルス送信機に反射され,パルスが発信した道に沿って戻ります.送信機と測定基地の表面との距離は,パルス伝播時間に直比例する.

パルスの伝播時間を用いて,レーダーレベルメーターは測定される介質の高さを計算できます.これは,電波が送信機から測定媒体の表面まで移動し,再び送信機に戻るのにかかる時間を用いて達成されます..



サポートとサービス

レーダーレベルトランスミッター製品は,最適なパフォーマンスと顧客満足度を保証するためのさまざまな技術サポートとサービスが付属しています.これらのサービスには以下が含まれます:

1設置ガイドとサポート: 当社の専門家のチームは,レーダーレベルトランスミターの設置に協力し,それが正しく設定され,適切に機能することを保証することができます.

2研修: 顧客が製品とその機能,および発生する問題を解決する方法に慣れるのを助けるための研修プログラムを提供しています.

3メンテナンス・修理サービス: 私たちのチームは,レーダーレベルトランスミッターを最高状態に保ち,その寿命を延長するために,メンテナンス・修理サービスを提供することができます.

4テクニカルサポート: 当社のテクニカルサポートチームは,トラブルシューティングや診断問題を含む,お客様が製品について抱える疑問や懸念に答えるために利用可能です.

5カリブレーションサービス: レーダーレベルトランスミッターの測定の正確性を保証するために カリブレーションサービスを提供します.

総じて私たちの目標は,私たちの顧客が彼らのレーダーレベルトランスミッター製品から最大限に活用し,購入で満足を確保するために包括的な技術サポートとサービスを提供することです.



梱包と輸送:

商品のパッケージ:

  • レーダーレベルトランスミッタは 紙箱に安全に詰め込まれます
  • 箱は,輸送中に損傷を防ぐために保護材料で満たされます.
  • 製品も,追加の保護のためにバブルラップに包まれます.

輸送:

  • 配送は評判の良い宅配便で処理されます.
  • 顧客には 追跡番号が与えられ 荷物の状態を監視できます
  • 送料は,お客様が選択した目的地と送料方法によって異なります.
