レーダーレベルトランスミッター RS485 通信 IP68 耐水性 0.1-15/20m 測定範囲

レーダーレベルトランスミッター RS485 通信 IP68 耐水性 0.1-15/20m 測定範囲

Place of Origin:

CHINA

ブランド名:

KACISE

証明:

CE

Model Number:

KWL801B

連絡 ください
引金 を 求め て ください
製品詳細
コミュニケーション:
RS485
耐水度:
IP68
作業湿度:
0~95%
取得頻度:
≥200ms/設定可能
アンテナビーム幅:
±2.75°
RFパルス電流:
100mA/20ms
測定の範囲:
0.2~40m 0.18~30m 0.1~15/20m 0.06~3/5/10m
供給電圧:
9~24V
支払いと送料の条件
Minimum Order Quantity
2
価格
130
Packaging Details
Carton
Payment Terms
100% payment in advance
製品説明
  • 紹介



1.1 製品概要



KWL801B-RS485レーダーレベルセンサーは,レベルメーターに関する国家標準DB50/T 826-2017に記載されている標準仕様に対応しています.そのコアコンポーネントは,完全に密閉 IP68 防水設計されています.

製品の最大測定範囲は最大40メートルで,最小盲点は6cm未満です.

高周波とより広い帯域幅により,優れた精度を達成する.さらに,製品には設置のための固定ブレーケットが含まれています.

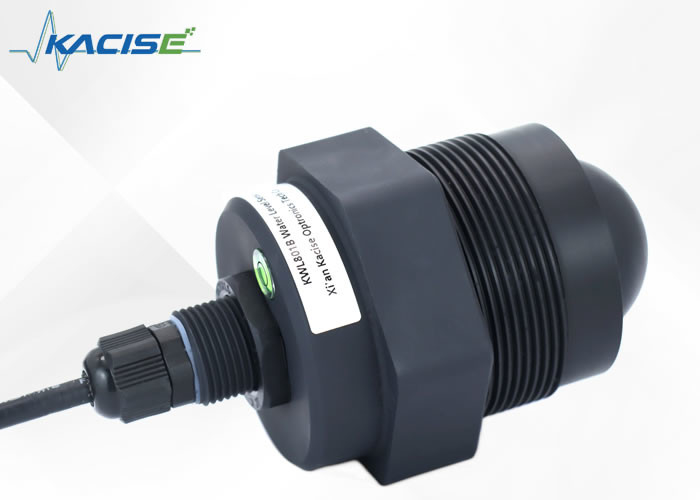

レーダーレベルトランスミッター RS485 通信 IP68 耐水性 0.1-15/20m 測定範囲 0

1.2 検出原理



レーダーレベルセンサーは,時間領域反射 (TDR) の原理に基づいています.電磁パルスが光速でケーブルまたは探査機に沿って伝播します.測定対象の表面と接触するとレーダーレベルメーターのパルスの一部が反射され,同じ経路に沿ってパルス送信機にエコーが返ってくる.そして送信機と測定媒体の表面の間の距離は 脈動の伝播時間に直比例しています,したがってレベルの高さが計算されます.



2.特徴

  • 自社開発したCMOSミリ波RFチップをベースに
  • よりコンパクトなRFアーキテクチャ
  • 信号とノイズの比率が高く
  • 小さめの死区
  • 5GHz 作業帯域幅
  • 測定解像度と測定精度が高くなる
  • 装置環境への干渉の影響が少ない
  • より便利な設置と
  • 組み込み の 平ら な アンテナ の 現代 的 な 設計



  • テクニカル仕様
モデル KWL801B-RS485
測定頻度 80GHz
コミュニケーション RS485
取得頻度 ≥200ms/設定可能
動作電流 12V/14mA
距離測定精度 ±2mm
通信プロトコル Modbus/テキストプロトコル
アンテナビーム幅 ±2.75°
供給電圧 9~24V
測定範囲

0.2~40m

0.18~30m

0.1~15/20m

0.06~3/5/10m

RFパルス電流 100mA/20ms
作業湿度 0~95%
糸の種類 G 糸/ オーダーメイド
作業温度 -40~75°C
耐水度 IP68
純重量 0.6kg





4配線指示書

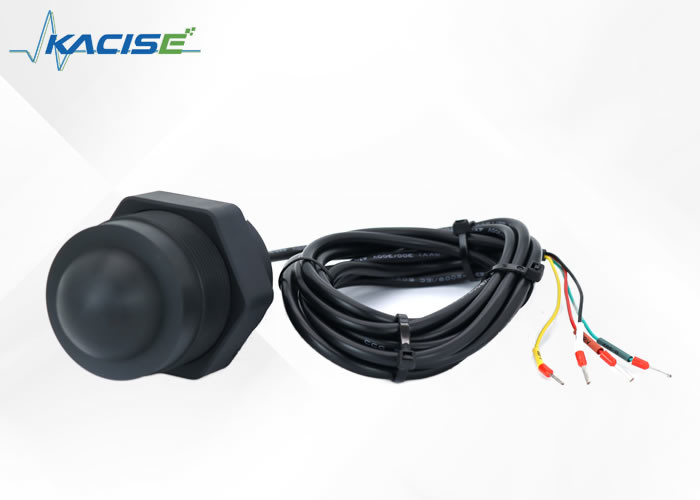

レーダーレベルトランスミッター RS485 通信 IP68 耐水性 0.1-15/20m 測定範囲 1





5寸法

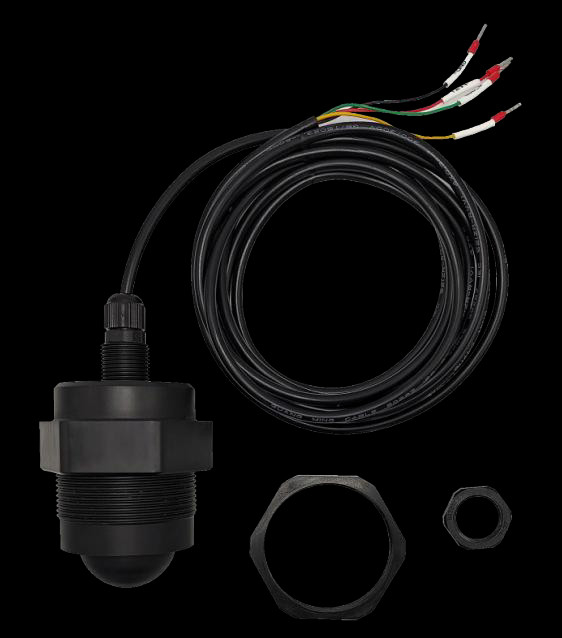

レーダーレベルトランスミッター RS485 通信 IP68 耐水性 0.1-15/20m 測定範囲 2



6設置説明書



6.1 I設置前の検査



(1) センサーを包装箱から取り出し,使用説明書に従って包装リストを注意深く確認し,機器アクセサリーが完成しているか確認します.

(2) 製品使用説明書と製品証明書を注意深く読む.

(3) 計器の外見に損傷があるかどうか,特に主装置が整っているかどうかを確認する.倒れるのを防ぐために,正常にメインユニットを配置するように注意してください.



6.2レーダーレベルセンサーの設置



6.2.1設置前に確認



センサーを設置する前に,次のとおり確認してください.

装置の場所の介質の上に木や他の残骸があるかどうか.

固定支架が水平に設置されているかどうか.

固定支架が水平に設置できない場合は,センサーの表面の梯度に応じて支架を調整し,センサーが水平位置にあることを確認する必要があります.



6.2.2 設置



(1) センサーが介質表面に垂直であることを確認する.

(2) 送信線が干渉物体を放射し,偽のエコーを生成しないようにする.

典型的な労働条件については,以下を参照してください.



レーダーレベルトランスミッター RS485 通信 IP68 耐水性 0.1-15/20m 測定範囲 3

レーダーレベルトランスミッター RS485 通信 IP68 耐水性 0.1-15/20m 測定範囲 4



レーダーレベルメーターが中面に垂直に設置されていることを確認する.

傾きは受信信号の振幅を弱め 普通の範囲に影響します



注意

センサーを固定して設置する際の緊張を避けるようにし,周りの環境を可能な限り開くようにしてください.

1センサーと測定媒体の間の距離は,センサーの前面 (アンテナ) が測定媒体に垂直であることを確保するために,30cm以上である.

2センサーとタンク,プール,川のダム,プールとの間の距離は0.5m以上である.

3モジュールをインストールするために,小さな変動を持つ水面の位置を選択します (水注入口,出口,および大きな変動を持つ他の水面にインストールしないようにしてください.水面の変動が大きいほど測定精度が悪くなるほど)









問い合わせを直接私たちに送ってください.
