起源の場所:
中国 (大陸)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:
KSULR-100

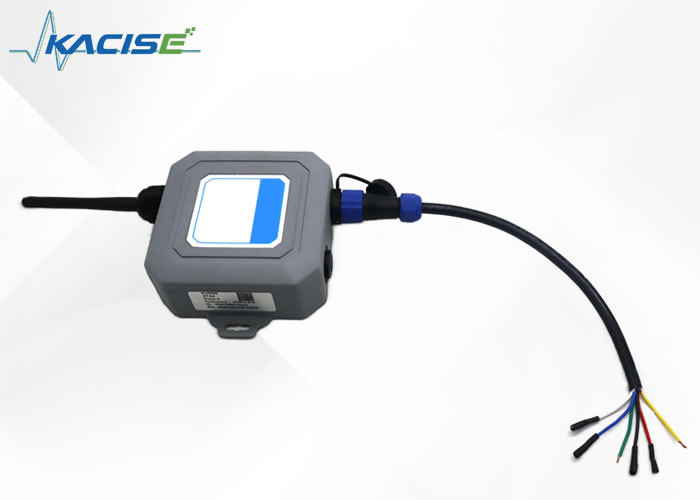

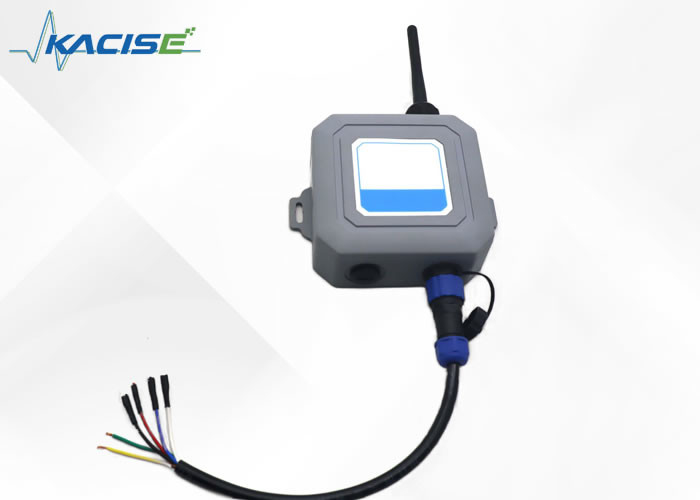

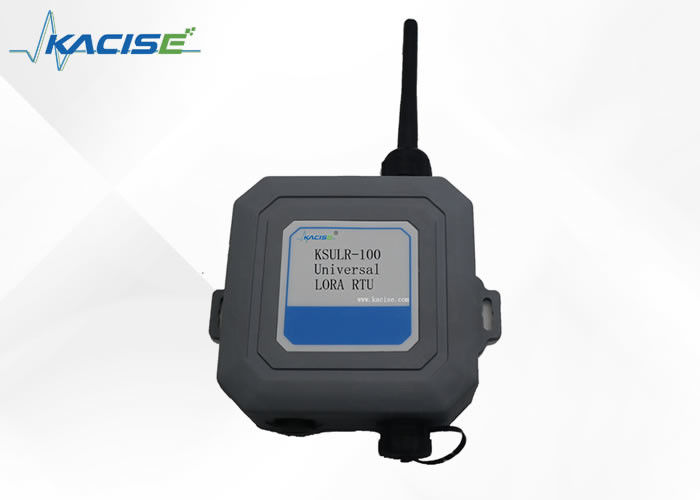

KSULR-100ユニバーサルLORA RTUは、スマート産業、スマート農業、スマートコミュニティ向けに当社が発売した多機能センサーデータ収集ボックスです。 LoRaWAN標準プロトコルを採用し、SPI、UART、ADC、GPIO、I2Cなどの通信インターフェースと複数の入力インターフェースを備え、構成は柔軟です。 LoRa iot アプリケーションの断片化を解決するための最良の選択は、さまざまなセンサーを便利かつ迅速に接続し、センサーのドッキング サイクルと研究開発コストを短縮し、センサーのネットワーク化と規模を迅速に実現することです。内蔵無線モジュールは、ネットワークを使用してユーザーに長距離無線低電力データ伝送を提供し、センサーのすべてのステータスデータをクラウドバックグラウンド管理サーバーにリアルタイムで送信して、インテリジェントクラウドプラットフォームのデータ統計分析を実現します。
KSULR-100ユニバーサルLORA RTUシリーズは、設置ポイントでさまざまなセンサーの値を収集し、内蔵の無線伝送モジュールを介してリアルタイムデータを集中管理プラットフォームにアップロードするために使用されます。これは、ユーザーにとってインテリジェントな集中管理、簡単な設置、便利なメンテナンスに便利です。ポール、街灯柱、壁の内側と外側の建物、ポールの屋根、壁掛け方法の設置に柔軟に対応できます。ドッキングプラント、倉庫、農業用温室、コンピューター室、水文学およびその他のシナリオ(水圧センサー、液面センサー、液体流量センサー、水浸センサー、温度センサー、湿度センサー、光センサー、PM2.5、角度センサー、風速センサーなど)のセンサーの監視に適しており、統一アクセス、統一データ収集、および柔軟な拡張機能を実現します。
| プロジェクト | パフォーマンス指標 | |
| ワイヤレス性能 | データ転送速度 | 300bps~5.4Kbps |
| 動作周波数 | CN470~510MHz | |
| EU863~870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| 最大送信電力 | 19dBm | |
| 最大リンクバジェット | 167dB | |
| 最大受信感度 | -140dBm(SF=12) | |
| LoRa アンテナ | 外部全方向性アンテナ | |
| 通信インターフェース | UART、SPI、I2C、GPIO、ADC、RS485 | |
| 作業環境 | 動作温度 | -40℃~+85℃ |
| 動作湿度 | 10%~95%RH(結露なきこと) | |
| 電源 | 電源モード | DC5~24V入力&内蔵バッテリー(オプション)。 |
| バッテリー容量 | 3.6V/19000mAh | |
| 力 | スリープ電流 | ≤6μA |
| 送信電流 | ≤125mA | |
| 受信電流 | ≤16mA | |
パラメータは工場出荷時の指示に従ってオンデマンドで設定でき、リダイレクト LoRaWAN 基地局を受信した後に使用できます。
KSULR-100 ユニバーサル LORA RTU を USB-TTL ケーブル (ご自身で購入) を介して接続し、パラメータを設定します。ピンセットでアクイジション ボックスの背面にあるソフト プラグを取り外し、ネジを外した後、シェルを開いて図のように接続します (RXD と TXD クロスコネクト、つまり、USB-TTL ケーブルの RXD がアクイジション ボックスの TXD に接続され、TXD がアクイジション ボックスの RXD に接続され、TXD がアクイジション ボックスの RXD に接続されます。VCC はショート キャップで 3V3 に短絡され、GND はアクイジションボックスのGND)
センサーボックス設定ツールを開く > 対応する com を選択 > ボーレート 9600 > [開く] をクリックしてシリアル ポートを開く > AN201 をクリック > 機能を選択 > AT+FUNMODE= の後のボックスに c を入力し、AT+FUNMODE= をクリックします 左下に完了を示す OK が表示されます
「UART」>「AT+UART1CFG」の後のボックスをクリックし、「9600>」と入力してから「8n1」を選択します。 AT+UART1CFG の下にある [OK] をクリックして完了を示します
(工場出荷時のデフォルトでは 30 分ごとにデータを収集するように設定されており、クエリ頻度が増加すると消費電力が増加します)。
AN201 をクリック> RS485 をクリック> AT+TRANS485MODE= 後部逆三角形をクリックしてポーリングを選択> AT+TRANS485MODE をクリック= パラメータを設定、ok> AT+SAMPLEDATATIM= の後のボックスに 1800 と入力 > AT+SAMPLEDATATIM= をクリックしてパラメータを設定、ok> AT+REQDATA= の後のボックスに 8 を入力 > Enter 8 の後のボックスに 0103010000030437 > AT+REQDATA= をクリックしてパラメータを設定、ok> AT+RESPONSETIM= AT+RESPONSETIM= の後のボックスに 10000 を入力します (各クエリ中のセンサーへの電源供給時間が短すぎると正しいデータが取得できない可能性があります)> AT+ responsetim = をクリックしてパラメータを設定し、ok> クリック AT+REBOOT が左下に表示されます。ブザーが 3 回鳴ったら、ネットワークに正常に接続され、バックグラウンドでデータが表示されるようになります。
LoRaWAN ベース ステーションのパケットを指定した LoRa サーバーに送信するには、ベース ステーションのサーバー アドレスを構成する必要があります。
Chrome ブラウザを開き、LoRaWAN ベース ステーションの IP (この例では 192.168.10.99) を入力し、次にユーザー名とパスワード (この例ではユーザー名 =guest、パスワード =rimelink) を入力し、以下に示すように Web 設定ページに入ります。
次に、[LoRaWAN サーバー設定] > [サーバー アドレス] をクリックし、IP (lorawan.timeddd.com /b19>) を入力して、[OK] をクリックします。下図に示すように
http://lorawan.timeddd.com/unit/ULogin.aspx にログオンします。
口座番号: 19240527
パスワード: 管理者 @ 666666
ログイン後、対応する ID デバイスのデータ オプションをクリックすると、対応するデータが表示されます。出荷時は 30 分ごとにデータを送信するように設定されています。
ID の場所は図に示されています
取得されるデータは以下の通り(16進数)、距離単位は6m以下0.1mm、距離単位は6m以上mm、温度単位は℃です。90バイト目は液面値、11バイト目は温度値です。この場合、液面値は08E3、単位はmm、温度値は001Bとなります。 10進数に換算すると液面高さは2275mm、温度は27℃まで測定できます。
KSULR-100 ユニバーサル LORA RTU はすべて 485 発信で、取得ボックスに従ってセンサーのラベルに接続できます。
不適切な設置や構造による機器の損傷を避けるために、次の注意事項に従ってください。
機器の設置用の設置ツールは提供されていません。実際の設置環境に応じて、以下の設置ツールをご用意ください。
壁掛け設置
まず、マルチファンクション ボックスを壁の設置位置に平らに置き、マーカーを使用して設置穴に印を付けます。次に、パーカッションドリル(ドリルビットは8mm)を使用して壁のマーキング位置に穴を開け、ゴムスリーブを再び穴に挿入します。ハンマーでゴムスリーブを叩き、ゴムスリーブがすべて取り付け穴に収まるようにします。最後に、スペーサー付きのネジを使用して多機能ボックスを壁に固定します。
ポール取付方法
まず、固定ネジを使用してバックプレーンを多機能ボックスの背面に固定し、次にフープを使用して多機能ボックスの背面にあるバックプレーンの穴に通します。フープを再度支柱に巻き付け、最後に小さなドライバーを使用してフープをしっかりとロックすると、取り付けが完了します。
データ通信フォーマットの説明
| Fポート | 上/下 | ペイロード | 説明/コメント | ||
| センサーの種類 | フレームタイプ | データ形式 | |||
| 43 | 上 | 0x04 | 0x01 | ADC |
3バイト: 最初のバイトのバッテリー電圧。最上位ビットは通常電圧の場合は 0、低電圧の場合は 1、下位 7 ビットは電圧値です。実際の値は 10 で割る必要があります。たとえば、3.3V、通常電圧の場合は 0x21、3.1V、低電圧の場合は 0x9F です。 2 ~ 3 バイトの ADC データは 2 バイトを占め、報告される値は 1000 で割る必要があります (3.3V の場合は 0xce4 など)。 |
| 43 | 上 | 0x04 | 0x02 | IIC |
N+1バイト: 最初のバイトのバッテリー電圧。最上位ビットは通常電圧の場合は 0、低電圧の場合は 1、下位 7 ビットは電圧値です。実際の値は 10 で割る必要があります。たとえば、3.3V、通常電圧の場合は 0x21、3.1V、低電圧の場合は 0x9F です。 2-N+1 バイトの IIC データ N バイトは、設定された読み取りレジスタの数と同じです |
| 43 | 上 | 0x04 | 0x03 | RS485 |
N+1バイト 最初のバイトのバッテリー電圧。最上位ビットは通常電圧の場合は 0、低電圧の場合は 1、下位 7 ビットは電圧値です。実際の値は 10 で割る必要があります。たとえば、3.3V、通常電圧の場合は 0x21、3.1V、低電圧の場合は 0x9F です。 2-N+1 バイトの RS485 データは、センサーによってデバイスに送信されたデータと一致します。 |
| 43 | 上 | 0x04 | 0x04 | 温度 |
3バイト: 最初のバイトのバッテリー電圧。最上位ビットは通常電圧の場合は 0、低電圧の場合は 1、下位 7 ビットは電圧値です。実際の値は 10 で割る必要があります。たとえば、3.3V、通常電圧の場合は 0x21、3.1V、低電圧の場合は 0x9F です。 2~3バイトの温度データ 2 バイトの最上位ビット、0: 正常、1: アラーム。最下位の 15 ビット符号付き整数、最初に最上位バイト、実際の値を 100 で割る必要があります (たとえば、97E6 はアラームを示し、温度は 61.18 °C であり、6FED はアラームなしを示します。温度は -41.15 °C です)。 |
1、製品は-40℃〜+80℃、相対湿度90%以下、換気、乾燥、腐食性ガスのない倉庫に保管してください。
商品は証明書と取扱説明書が同梱されております。輸送中の強い衝突は厳禁です
ユーザーが指示に厳密に従い、正しい配線、取り付け、ケースのメンテナンスを行った場合、本製品は 1 年間の無償保証を受けられます。
以下の場合は保証の対象外となります。
