ドップラーセンサーに基づくオンライン流量計

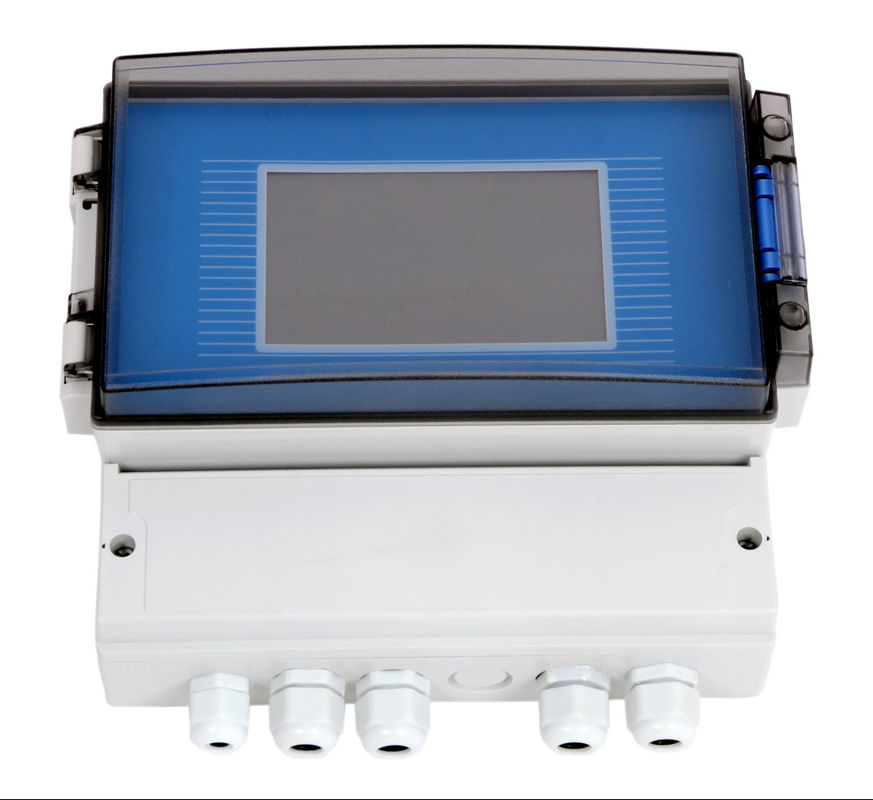

オンラインディスプレイホストは,単一のまたは複数のドップラー流量計に接続され,水質センサーに接続され,測定値を表示し,過去のデータを記録し,画像を描くのに使用されます.設定パラメータ,出力通信電流,外部RS485通信とリレー出力制御.

特徴

(1) 流量,速度,水位のオンライン表示

(2) 水質のパラメータはカスタマイズできます

(3) 交流電源と直流電源をサポートする

(4) 4-20mA の電流に対応する

(5) 多チャンネルセンサー接続性

(6) 標準ケース,壁に固定またはDIN35レールに固定

1.商品の説明

この製品は,超音波ドップラー効果の原理に従って流量を測定し,圧力センサーを通じて水位と温度を測定することができます.防水で密封できる.

◆ モッドバス 通信 プロトコル と RS485 バス が 手持ち コンピューター と 通信 する ため に 用い られ ます.

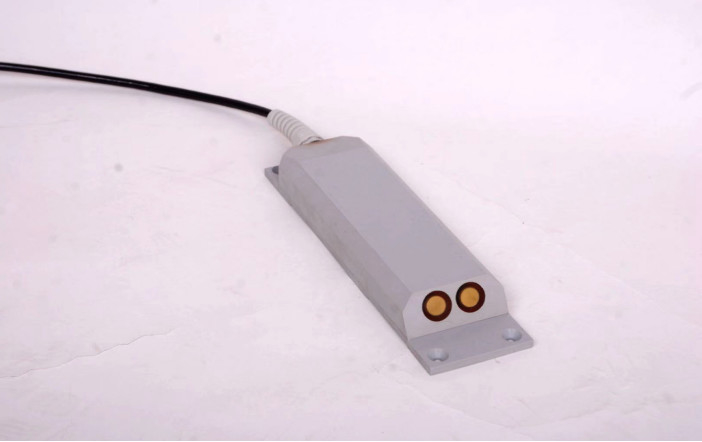

◆ 水底 センサー 装置 の 設置 は 簡単 です.金属 ベース の 固定 装置 を 用い て 簡単に 設置 でき ます.

◆ 電子 装置 の すべて は 電子 設計,高 圧 電源,低 消費 電源,機械 部品 が ない.正確 な 測定 と 安定 性 の 利点 が ある.高い信頼性と強力な反干渉性.

◆ 広範囲 の 用途.清水 から イエロー 川 水 まで の 様々な 水環境 に 適用 でき ます.

2.P商品の原則

ドップラー流量計原理:超音波源と観測者が相対的な動きをするとき,観測者が受信する周波数は超音波源の周波数とは異なる.だから, 超音波変換器に比べて水と共に移動する小さな粒子や泡は,変換器の受信周波数も変化します.水中の懸浮液の運動速度の増加とともに増加このようにドップラー周波数シフトを測定し,ドップラー電流計の点にある水の流れ速度を測定する.流量情報を得るために,チャネルの横断面积にこれを掛けます..

水中の音の伝播速度は 水温と密接に関係しているので装置には温度測定用の温度センサーが内蔵されている.音速を調整する

レベル深度測定は,圧力センサーを使用して,流れ速度センサーの位置と液体のレベルとの間の距離を測定する.

3製品パラメータ

3.1 製品属性

◆ 測定 の 種類:点速,液体 レベル,温度,流量

◆ 保護 級:IP68

◆ 測定 方法: オンライン

◆ 測定原理:音響ドップラー方法,速度面積方法

◆ 電源: バッテリー,太陽光,電源

◆出力信号: Modbus RS485

◆ 出力 信号 の 内容: 点 の 速度,即時 流量,累積 流量,水位,温度

◆出力信号 (外部電源): 4~20mA

◆ 4~20mA 出力信号内容:即時流量

◆ 液体 の pH 要求: pH 6~8

◆ 液体 の 圧力 要求: 自然 環境 の 中 で の 1 標準 大気

◆連続運転電力消費:12V*65mA=12V*0.065A≈0.8W

3.2 測定指数

3.3 仕様

4A について応用ケース
