起源の場所:
中国
ブランド名:
Kacise
証明:
CE
モデル番号:
KLD800シリーズ

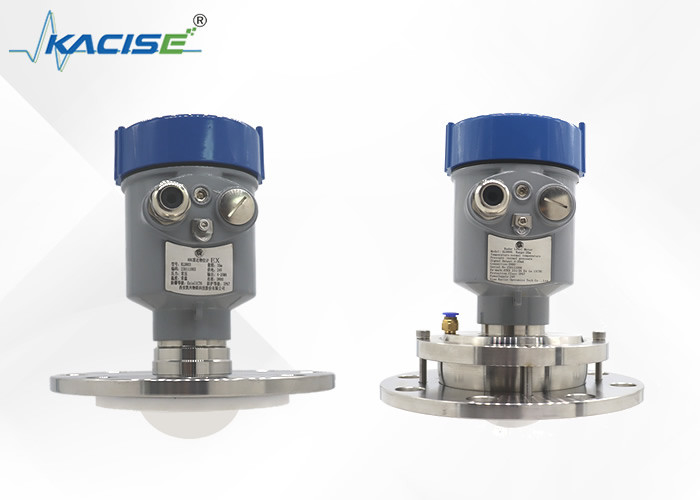

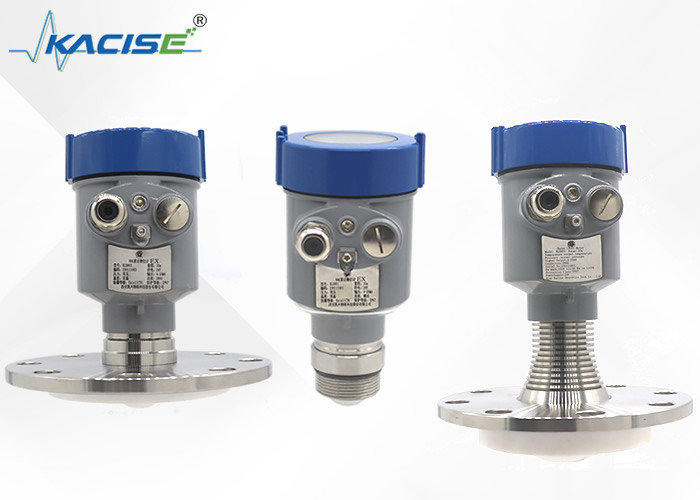

KLD800シリーズFM CW 80GHz液体および固体のための無接触防蝕レンズ アンテナ レーダーの水平な送信機
導入
80GHz周波数変調のレーダーの水平な送信機はまた呼ばれた周波数変調より高い頻度レーダーのレベル ゲージのモールス式電信符号波（FMCW）のレーダーのレベルの送信機である。その主な利点はより小さい放出角度、より集中されたエネルギー、より強いエコー信号、より強い浸透およびより高い測定の正確さである。それはさまざまな機会に適用することができ、他のレーダー プロダクトより安定している。
それは粗い条件で有効である。それは有毒な媒体、または腐食性媒体であるかどうか、そしてそれは固体、液体、挨りだらけの、またはスラリー媒体であるかどうか、測定することができる。
特徴
1. より密集した建築、より高いSN比およびより小さい盲点。
2.より高い測定の決断および測定の正確さ。
3。narrowt 3°のアンテナ ビーム角は、設置環境の干渉器械にあまり影響し、取付けはより便利である。
4。波長はより短くなく、固体表面のよりよい反射の特徴が、そうそこにである見当のために特別で普遍的なフランジを使用する必要性ある。
5.安定した性能および長い生命。それはさまざまな環境および労働条件に合わせることができ強い耐食性およびanti-interference能力があり、さまざまで粗い働く状態ではたらくことができる。
6.正確、安全省エネ:レーダーのレベル ゲージで使用される材料の非常に環境に優しい機械特性はかなり安定して、材料はリサイクルすることができるおよび化学。
7. 手入れ不要および信頼性が高い:マイクロウェーブは干渉にほとんど免疫があり、測定媒体を直接接触、従ってほとんどすべての機会で、真空の測定のような、液体の水平な測定または物質的なレベルの測定、等使用することができる。先端材料の使用、それが原因で非常に複雑な化学および物理的条件に耐久であり、正確な、信頼できる、長期安定したアナログかデジタル水平な信号を提供できる。
| KLD801 | 媒体:液体、非腐食性 |
| 測定範囲:0.05m~10/20/30/60/100m | |
| プロセス関係:G1 ½ A/1つの½ NPTの糸/フランジの≥ DN40 | |
| プロセス温度:-40~80℃ | |
| プロセス圧力:-0.1~0.3 MPa | |
| アンテナ サイズ:32mmレンズ アンテナ | |
| アンテナ材料:PTFE | |
| 正確さ:±2mm | |
| 保護クラス:IP67 | |
| 中心周波数:80GHz | |
| 進水角度:3° | |
| 電源:二線式の/DC24V | |
| 四線式system/DC12~24V | |
| 四線式system/AC220V | |
| 包装:アルミニウム/プラスチック/ステンレス鋼 | |
| 信号の出力:/4...20mA/HARTの二線式の議定書 | |
| 4線式:4… 20mA/RS485 Modbus | |
| KLD802 | 媒体:非腐食性の液体、わずかに腐食性の液体 |
| 測定範囲:0.1m~10/20/30/60/100m | |
| プロセス関係:フランジの≥ DN80 | |
| プロセス温度:-40~110℃ | |
| プロセス圧力:-0.1~1.6MPa | |
| アンテナ サイズ:32mmレンズ アンテナ | |
| アンテナ材料:PTFE | |
| 正確さ:±2mm （35mの下の範囲） | |
| ±5mm （35mと100m間の範囲） | |
| 保護クラス:IP67 | |
| 中心周波数:80GHz | |
| 進水角度:3° | |
| 電源:二線式の/DC24V | |
| 四線式/DC12 ~24V | |
| 四線式/AC220V | |
| 包装:アルミニウム/ステンレス鋼 | |
| 信号の出力:/4...20mA/HARTの二線式の議定書 | |
| RS485 Modbus四線式/4… 20mA/ | |
| KLD803 | 媒体:強い腐食性の液体、蒸気、泡 |
| 測定範囲:0.1m~10/20/30/60/100m | |
| プロセス関係:フランジの≥ DN50 | |
| プロセス温度:-40~130℃ | |
| プロセス圧力:-0.1~2.5MPa | |
| アンテナ サイズ:34mmレンズ アンテナ（フランジのサイズに従って） | |
| アンテナ材料:PTFE | |
| 正確さ:±2mm （35mの下の範囲） | |
| ±5mm （35mと100m間の範囲） | |
| 保護クラス:IP67 | |
| 中心周波数:80GHz | |
| 進水角度:3° | |
| 電源:二線式の/DC24V | |
| 四線式/DC12 ~24V | |
| 四線式/AC220V | |
| 包装:アルミニウム/ステンレス鋼 | |
| 信号の出力:/4...20mA/HARTの二線式の議定書 | |
| 四線式4… 20mA/RS485 Modbus | |
| KLD804 | 媒体:強い腐食性の液体、蒸気、泡 |
| 測定範囲:0.1m~10/20/30/60/100m | |
| プロセス関係:フランジの≥ DN50 | |
| プロセス温度:-40~130℃ | |
| プロセス圧力:-0.1~1.0MPa | |
| アンテナ サイズ:76mmレンズ アンテナ | |
| アンテナ材料:PTFE | |
| 正確さ:±2mm | |
| 保護クラス:IP67 | |
| 中心周波数:80GHz | |
| 進水角度:2° | |
| 電源:二線式の/DC24V | |
| 四線式/DC12 ~24V | |
| 四線式/AC220V | |
| 包装:アルミニウム/プラスチック/ステンレス鋼 | |
| 信号の出力:/4...20mA/HARTの二線式の議定書 | |
| 四線式4… 20mA/RS485 Modbus | |
| KLD805 | 媒体:強い腐食性の液体、蒸気、泡、 |
| 高温。そして高圧 | |
| 測定範囲:0.1m~10/20/30/60/100m | |
| プロセス関係:フランジの≥ DN80 | |
| プロセス温度:-40~200℃ | |
| プロセス圧力:-0.1~2.5MPa | |
| アンテナ サイズ:76mmレンズ アンテナ（フランジのサイズに従って） | |
| アンテナ材料:PTFE/overallの満ちること | |
| 正確さ:±2mm | |
| 保護クラス:IP67 | |
| 中心周波数:80GHz | |
| 進水角度:3° | |
| 電源:二線式の/DC24V | |
| 四線式/DC12 ~24V | |
| 四線式/AC220V | |
| 包装:アルミニウム/プラスチック/ステンレス鋼 | |
| 信号の出力:/4...20mA/HARTの二線式の議定書 | |
| 四線式4… 20mA/RS485 Modbus | |
| KLD806 | 媒体:、貯蔵容器固体、プロセス容器、 |
| 強い塵の塗布 | |
| 測定範囲:0.3m~10/20/30/60/100m | |
| プロセス関係:フランジの≥ DN100 | |
| プロセス温度:-40~110℃ | |
| プロセス圧力:-0.1~0.3MPa | |
| アンテナ サイズ:76mmレンズ アンテナ（任意パージ） | |
| アンテナ材料:PTFE | |
| 正確さ:±5mm | |
| 保護クラス:IP67 | |
| 中心周波数:80GHz | |
| 進水角度:3° | |
| 電源:二線式の/DC24V | |
| 四線式/DC12 ~24V | |
| 四線式/AC220V | |
| 包装:アルミニウム/プラスチック/ステンレス鋼 | |
| 信号の出力:/4...20mA/HARTの二線式の議定書 | |
| 四線式4… 20mA/RS485 Modbus |

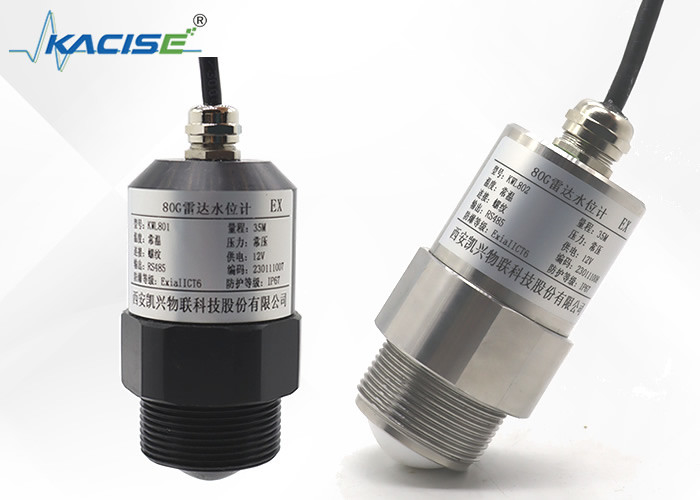

KWL800水位センサー
| 頻度を送信しなさい | 76GHz~81GHz |
| 測定範囲 | 0.1 m | 65m |
| 測定の正確さ | ±1mm |
| ビーム角 | 6° |
| 電源の範囲 | 9~36 VDC |
| コミュニケーション方法 | RS485 |
| 実用温度 | -40~85℃ |
| 貝材料 | PP |
| アンテナ タイプ | レンズ アンテナ |
| 推薦されたケーブル | 7*0.3mmの² |
| 保護 | IP68 |
| 設置方法 | ブラケット |
設置方法
糸の取付け（KLD801）
フランジの取付け
器械とタンク間のフランジの取付け、最小距離を使用した場合
壁は200mmべきである。
①基本水準面
②対称の容器の中心か軸線
取付けを高く上げること
