起源の場所: | 陶磁器 |
ブランド名: | Kacise |
証明: | CE |
モデル番号: | KLD803 |
最小注文数量: | 1 |
---|---|
価格: | Negotiable |
パッケージの詳細: | カートン |
受渡し時間: | 3-8の仕事日 |
支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 1ヶ月あたりの1000PCS |
媒体: | 強い腐食性の液体、蒸気、泡 | 測定範囲: | 0.1m~10/20/30/60/100m |
---|---|---|---|
プロセス関係: | フランジの≥ DN50 | プロセス温度: | -40~130℃ |
プロセス圧力: | -0.1~2.5MPa | アンテナ サイズ: | 34mmレンズ アンテナ |
アンテナ材料: | PTFE | 正確さ: | 35m (範囲35m-100mのための5mm)の下ののための±2mm |
保護クラス: | IP67 | 中心周波数: | 80GHz |
進水角度: | 3° | 電源: | DC24V/AC220V |
包装: | アルミ・ステンレス | 信号の出力: | 4… 20mA/HART protocol/RS485 |
ハイライト: | PTFEの反腐食のレーダーのレベル ゲージ,小さい盲点のレーダーの水平な送信機,IP67レーダーのレベル ゲージ |

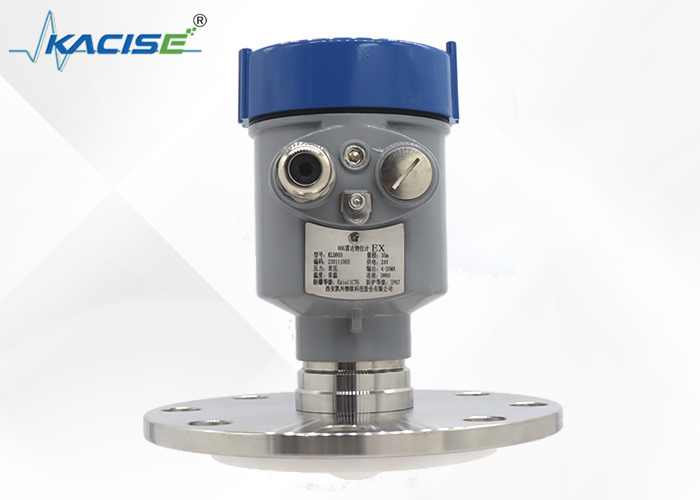

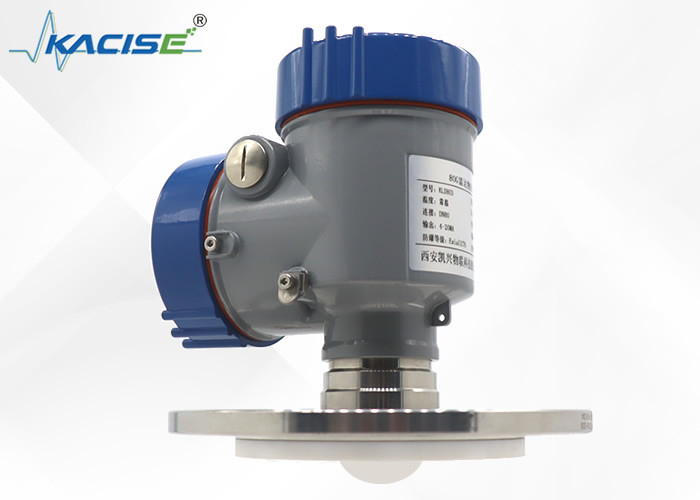

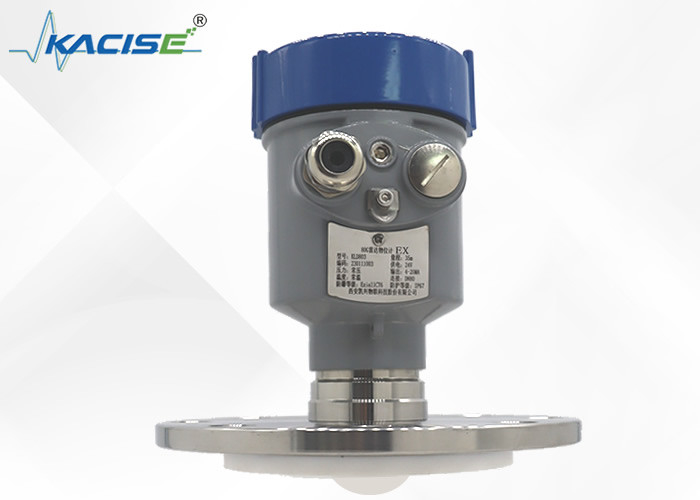

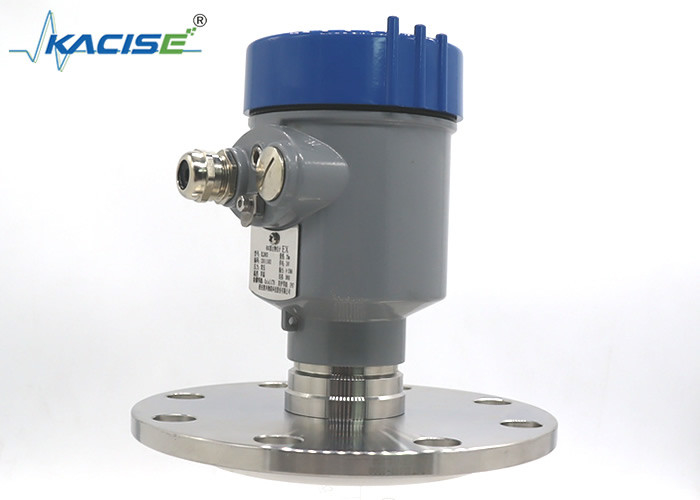

小さい盲点が付いているKLD803 PTFEのAnti-corrosionレーダーのレベル ゲージ
導入
KLD800シリーズ レーダーのレベル ゲージはより大きい測定の間隔の80G FM CWのレーダーのレベルの計器である。アンテナは更に最大限に活用され、新しく速いマイクロプロセッサは高い比率で器械が高温および高圧のような環境の固体の測定に使用することができるように信号の分析および処理を行うことができる。
特徴
1. 連続的で、正確な測定
環境によってレーダーのレベル ゲージ、それはの測定の特徴が原因で影響されなかったりし、広い応用範囲がある。それによっては無接触測定で、媒体の表面が接触しないし、そして速くそしてすぐに異なった媒体を測定できる。調査は温度、圧力、ガス、等によってほとんど影響を受けていない。
2. それに干渉のエコーの抑制の機能がある
接合箇所によって引き起こされる干渉のエコーおよびレーダーのレベル ゲージのビーム範囲の内の与えるか、内部ファジイ論理制御によってまたは排出の騒音は自動的に抑制することができる。
3. 正確で、安全な省エネ
レーダーのレベル ゲージは真空および圧力の下で測定できそれは正確、安全である。さまざまな機会に適当な制限なしにあることができる。非常に環境に優しいレーダーのレベル ゲージで使用される材料の化学および機械特性はかなり安定して、材料はリサイクルすることができる。
4. 維持および強い操作能力無し
ほとんど、測定媒体妨げられていない、それはの直接接触ほとんどいろいろな種類の機会で、真空の測定のような、液体の水平な測定または物質的で水平な測定、等使用することができない。先端材料の使用、それが原因で非常に複雑な化学および物理的条件に耐久であり、正確で、操作可能な、長期安定したアナログかデジタル水平な信号を提供できる。
5. 容易な維持および簡単な操作
レーダーのレベル ゲージに欠陥の警報および自己診断機能がある。操作の表示モジュールによって促される欠陥をエラー・コードに従って分析し、時間の欠陥をそしてそれを定め、より便利、に正確な維持および口径測定を除去するためにさせ器械の正常運営を保障する。
6. 広い応用範囲は、ほとんどすべての媒体を測定できる
タンク ボディの形から、レーダーのレベル ゲージは球形タンク、横のタンク、円柱タンク、円柱円錐形タンク、等の液体レベルを測定できる;タンク機能から、それは貯蔵タンクおよび緩衝タンクの液体レベルを測定できる。、マイクロウェーブ管および液体レベルを測定するバイパス管;測定された媒体から、それは液体、粒子、スラリー、等を測定できる。
媒体 | 強い腐食性の液体、蒸気、泡 |
測定範囲 | 0.1m~10/20/30/60/100m |
プロセス関係 | フランジの≥ DN50 |
プロセス温度 | -40~130℃ |
プロセス圧力 | -0.1~2.5MPa |
アンテナ サイズ | 34mmレンズ アンテナ |
アンテナ材料 | PTFE |
正確さ | ±2mm (35mの下の範囲) ±5mm (35mと100m間の範囲) |
保護クラス | IP67 |
中心周波数 | 80GHz |
進水角度 | 3° |
電源 | 二線式の/DC24V |
四線式/DC12 ~24V | |
四線式/AC220V | |
包装 | アルミニウム/ステンレス鋼 |
信号の出力 | 二線式:4… 20mA/HART議定書 |
四線式:4… 20mA/RS485 Modbus |
プロダクト次元
mmの単位:
設置方法
フランジの取付け
器械とタンク間のフランジの取付け、最小距離を使用した場合
壁は200mmべきである。
①基本水準面
②対称の容器の中心か軸線
取付けを高く上げること
レーダー波は電磁波の特別な形態である。レーダーのレベル ゲージは物質的なレベルを検出するのに電磁波の特別な性能を使用する。電磁波は障害に出会うときスペース蒸気および塵のような干渉の源を突き通すことができ容易に反映される。よりよい測定された媒体またはより大きいの伝導性比誘電率、よりよいエコー信号の反射の効果。
(磁束か分野強さ)より高いレーダー波、より小さく進水角度、より大きく単位面積ごとのエネルギー、より小さく波の減少、およびよりよいの頻度レーダーのレベル ゲージの測定の効果。
取付けのに注意を払われるべきである問題
(1)液体材料を測定するとき、センサーの軸線は媒体の表面に垂直である;固体材料を測定した場合、センサーはある特定の角度で固体媒体に積み重ねの角度があるので傾斜するべきである。
(2)は偽の反射を避けるために供給の港を避ける。
(3)センサーはアーチ形にされたタンクの中心に(他ではセンサーによって受け取られた偽のエコーは高められる)取付けられているべきではない、タンク壁に設置済み非常に近い場合もあり設置位置はタンクの半径の1/2べきである。
(4)強い渦電流が付いている場所に取付けるAvoid。例えば:感動的か強い化学反応、等の原因で測定のために導波管かバイパス管を使用することを推薦する。
(5)センサーが管で取付けられていれば、アンテナは管から突出なければならない。ホーン アンテナは10mmアダプターからの少なくとも突出る。ロッド アンテナは長さ100までまたは250mmを引き継ぐ。250mmの直径を引き継ぎなさい。接続管の直径を高める方法は接続管によって発生する干渉のエコーを減らすために採用することができる。
