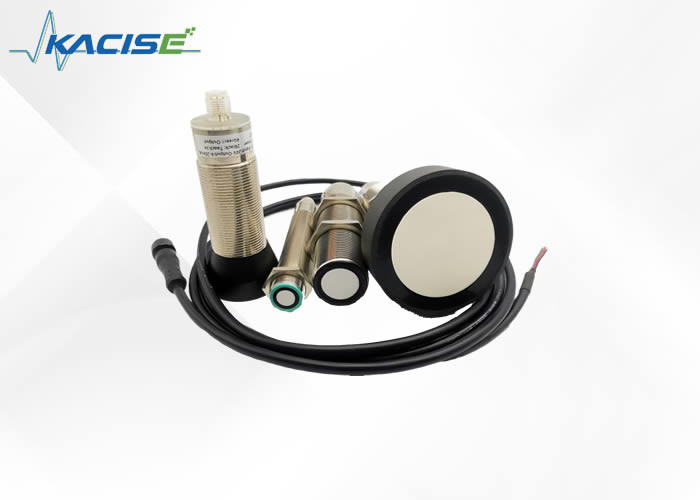

2024 新しい超音波水位センサー 100mm-5000mm 測定範囲,マルチタイプ出力タイプ,IP67 防水

2024 新しい設計の超音波水位センサー 測定距離100mm-5000mm

特徴

• 類似した製品と 互換性がある
• 高い感度
• 3m以内の 33mS ((30Hz) まで,または 10m以内の 80mS ((12.5Hz) まで表示される.
• 自由走行操作は,継続的に測定と出力レンジャー情報
• 9V~28Vの電源で,平均電流が非常に低い
• アナログ (40-20mA,0/1-5V,0/1-10V),RS485,キャンバスなどの多種出力タイプ.
• センサーは40KHz,112KHz,175KHz,300KHz,1MHzで動作する

2018年新設計の超音波センサーの簡潔な紹介

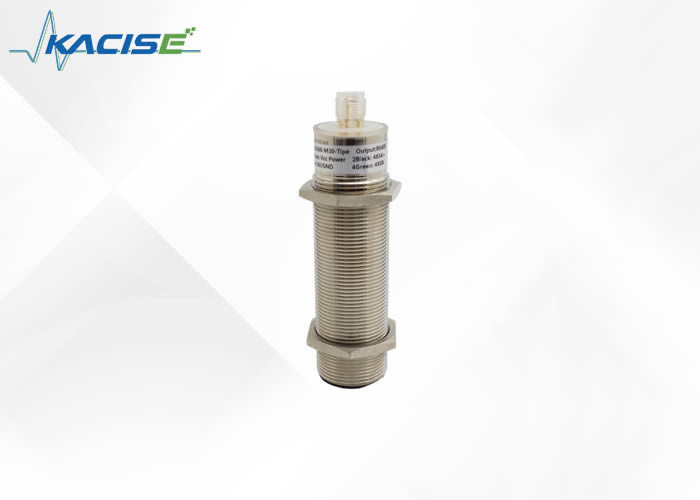

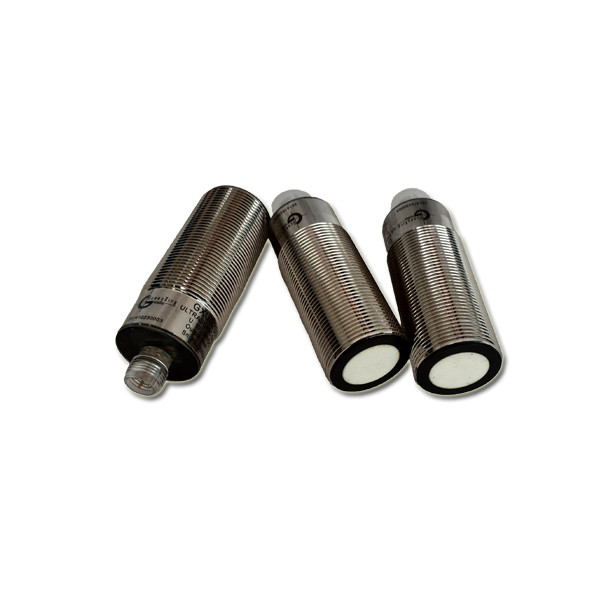

このセンサーは,非常に短距離から長距離の検出と範囲を提供し,IP67の水侵入に対応するように設計されたコンパクトで頑丈なPVCまたはステンレス鋼のハウジングです.0V-28V操作 0から物体を検出しますインターフェースの出力形式はパルス幅出力であり,アナログ電圧出力 0/4-20mA 電流出力, NPN/PNP出力とRS485,RS232出力 modbus-RTUと modbus-ASCIIがサポートされています.

パラメータ

外部同期

センサーは,四角波電圧の外部適用によって同期することができる.同期入力部での同期パルスにより測定サイクルが開始される.パルスの持続時間は100μs以上でなければならない.測定サイクルは,同期パルスの降り辺から始まります.低レベル > 1 s または開いた同期入力により,センサーの正常な動作になります.シンクロニゼーション入力で高いレベルは,センサーを無効にします2つの動作モードが利用可能である.

1複数のセンサーを同じ同期信号で制御できます. センサーは同期されます.

2シンクロニゼーションパルスは 周期的に個々のセンサーに送られます センサーはマルチプレックスモードで動作します

内部同期

内部同期が可能な最大5つのセンサーの同期接続は,互いに接続されます.電力を適用すると,これらのセンサーはマルチプレックスモードで動作します.

応答遅延は,同期されるセンサーの数に応じて増加します. TEACH-IN の間に同期は行われません.そしてその逆です.評価の限界を教えるためにセンサを非同期的に操作する必要があります..

注記:

同期オプションが使用されない場合は,同期入力が地面 (0V) に接続されなければならず,またはセンサーはV1ケーブルコネクタ (4ピン) により操作されなければならない.

評価限界を調整する

超音波センサーは,2つの学習可能な評価限界を持つアナログ出力を持っています.これらの電源電圧を適用することによって設定されます._{B について}または + U_{B について}TEACH-IN入力に電源電圧を少なくとも1秒間 TEACH-IN入力に適用しなければならない.LEDは,センサーが TEACH-IN手順中に標的を認識したか否かを示す.評価の下限 A1 は - U で教えられます_{B について}, A2 + U と_{B について}.

2つの異なる出力機能が設定できます.

1対象からの距離が上昇するにつれてアナログ値が増加する (上昇するランプ)

2. アナログ値は物体からの距離が上昇するにつれて落ちる (落ちるランプ)

評価限界は,評価後最初の5分以内に指定することができます.

電源を入れ 後で評価制限を変更するには

ユーザは,新しい電源開いた後にのみ,望ましい値を指定できます.

TEACH-IN 昇降ランプ (A2 > A1)

- 位置オブジェクト 下値評価制限

- TEACH-IN 下限 A1 と - U_{B について}

- 評価上限の位置オブジェクト

- + U と A2 の TEACH-IN 上限_{B について}

TEACH-IN 降降ランプ (A1 > A2):

- 位置オブジェクト 下値評価制限

- TEACH-IN 下限 A2 + U_{B について}

- 評価上限の位置オブジェクト

- U と A1 の TEACH-IN 上限_{B について}

デフォルト設定

A1: 使い切れない面積

A2: 定数感知範囲

動作モード:上昇するランプ
