機械機器の故障は,主に機械的磨損によるものです. 磨損粒子は,磨損状態に関する大量の情報の中に存在します.モニタリングは,着用状態や着用形での判断を判断するために使用できます.損傷が起こると,潤滑油内の金属粒子の数は劇的に増加します.金属粒子の直径は増加します.検出された金属粒子の累計総数補修コストを効果的に削減するために, 長期間にわたって実行することもできます.切断時間間隔を短縮する障害による損失を最小限に抑えるため

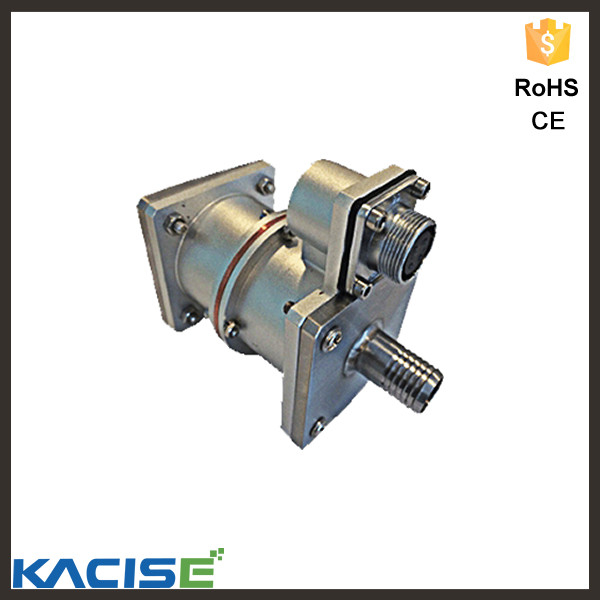

メタルCHECKセンサーは,石油パイプラインの線内,およびシステムによって検出された金属粒子の100%のリアルタイムモニタリングシステムで,モニタリングソフトウェアの使用と組み合わせています.メタル CHECK 石油パイプラインは,金属粒子を履く可能性があります 蓄積統計の数傾向分析によって,時間単位あたり粒子の数.金属チェックは,産業,海洋,航空宇宙に広く使用されています.センサーは,電磁インダクションを使用して,金属粒子の潤滑システム番号を検出センサーはフィルターの前に設置され,リターンライン位置の最低点である.各検出された金属粒子,粒子センサーは自動的にカウントを蓄積します粒子の総数を検知するために 位置を定期的に送信します
|
仕様だ |
|||||
|
センサー直径 |
微粒数 |
ミン流量 |
最大測定速度 |
||
|
鉄 |
鉄以外の |
||||
|
8mm |
125μm |
450μm |
≥0.5L/分 |
65 1/s |
|
|
電源 |
|||||
|
パワー |
12VDC~33 VDC @5W (最大) (300 mA @ 24 VDC) |
||||
|
油圧 |
≤20bar (300psi) |
||||
|
油温 |
-40°C ~ 85°C |
||||
|
周囲温度 |
-40°C~70°C |
||||
|
中等 |
液体油,潤滑油,合成油,鉱物油など |
||||
|
出力信号 |
|||||
|
通信モード |
RS485 ハーフデュプレックス |
||||
|
隔離電圧 |
5kV |
||||
|
データ送信 |
期間内に粒子の累積数を送信する時間 |
||||
- 簡単にインストールできます
- 頑丈なデザイン
- フルフロー設計
- 動く部品がない
- オンラインでリアルタイムで検出
- 5KV高電圧隔離信号線
- 監視データの直感的な結果
- 最大1kmまでの送電距離
- 鉄や非鉄金属の粒子の100%検出
|

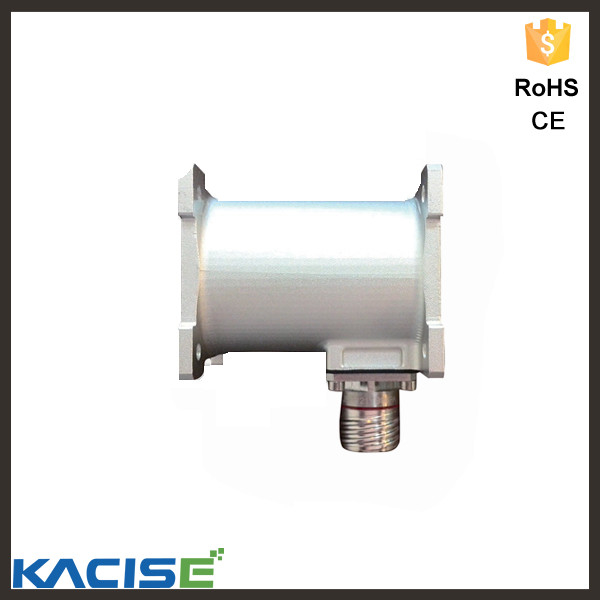

パラメータ |
|
|
体重 |
< 4kg |
|
直径 |
38mm |
|
微粒数 |
鉄 400μm,鉄以外の1000μm |
|
ミニ流量 |
≥38L/分 |
|
最大流量 |
≤1000L/min |
|
油圧 |
≤20bar ((2MPa) |
|
油温 |
-20°C ~ 85°C |
|
周囲温度 |
-30°C ~ 55°C |
|
電源 |
18VDC~33VDC @5W (最大) (300mA @24VDC) |
|
コミュニケーション |
RS422フルデュプレックス |
|
中等 |
液体油,潤滑油,合成油,ミネラル油など |
- フルフロー設計
- 信頼性の高い構造設計
- 簡単に設置し,動く部品はありません
- 送信距離は1000mまで
- 線上,金属粒子のリアルタイム検出
- 信号線容量 5KV 高隔離電圧
- 鉄や非鉄金属の粒子の100%検出
- 異なる粒子の大きさの多チャンネル検出
|

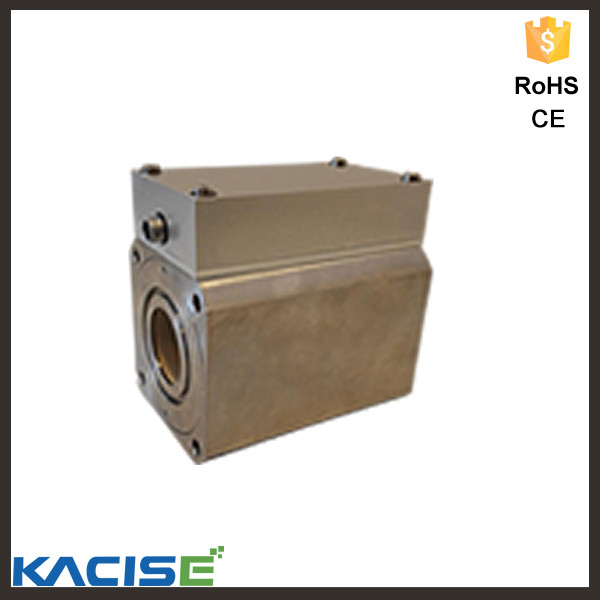

パラメータ表 |
|||||
|
モデル |
DCR-8 |
DCR-12 |
DCR-14 |
DCR-18 |
DCR-38 |
|
共通の道 |
8mm |
12mm |
14mm |
18mm |
38mm |
|
ミニ 鉄磁性 直径 |
100μm |
125μm |
175μm |
200μm |
350μm |
|
ミニ 鉄磁性でない 直径 |
400μm |
500μm |
550μm |
600μm |
1000μm |
|
最大残骸数 |
100 1/s |
100 1/s |
100 1/s |
100 1/s |
100 1/s |
|
ミニ流量 |
>0.4L/分 |
>0.6L/分 |
>2L/分 |
>6L/分 |
>12L/分 |
|
最大流量 |
<4L/分 |
<70L/分 |
<320L/分 |
<880L/分 |
<1000L/分 |
|
圧力 |
3MPa |
||||
|
油温 |
<190°C |
||||
|
周囲温度 |
<55°C |
||||
|
湿度 |
<85% |
||||
|
電源 |
18~36 VDC |
||||
|
最大起動電流 |
<1A |
||||
|
稼働電流 |
<0.25A |
||||
|
パワー 隔離電圧 |
1500VDC |
||||
|
コミュニケーション 議定書 |
CAN20485, 422 について |
||||
|
コミュニケーション 隔離電圧 |
2500 VDC |
||||
|
バウッド率 |
500k ((CAN2.0),115.2k ((485/422)bps |
||||
|
ドライブノード |
32 |
||||
- 全流量リアルタイム監視
- 欠陥の多様性を監視する
- サイズも小さく 重量も軽く 設置も簡単
- 信頼性の高いデータ送信,距離は1000mまで
- 自動保存,グラフィック表示監視端末データ
- 感度範囲内では,100%フェロ磁気と非フェロ磁気金属粒子を検出
