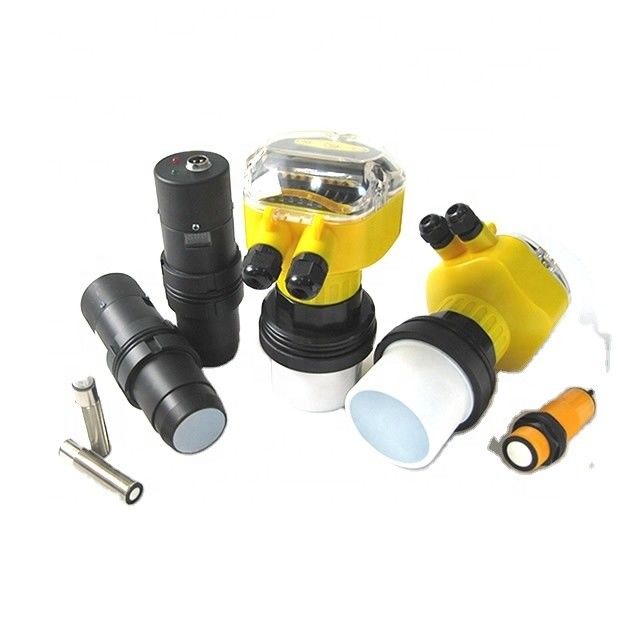

RS485 4-20mA 距離およびレベル測定用の 10 メートル範囲の超音波センサー

検出範囲

分。 100m、Max.1000mm

使用不可エリア

30...70mm

標準ターゲットプレート

100mm×100mm

トランスデューサ周波数

約255kHz（カスタマイズ可能）

応答遅延

約125ms(カスタマイズ可能)

LEDグリーン

電源を入れる

LED黄色

ソリッド：評価範囲内のオブジェクト

LED黄色

点滅: プログラム機能

LED 赤

固体：「故障」

LED 赤

点滅: プログラム機能、物体が検出されませんでした

動作電圧U_B

DC15～30V リップル10%SS

無負荷供給電流 I₀

≤ 20mA

出力タイプ

1 アナログ出力 0 ～ 10V、0 ～ 5V、4 ～ 20mA (選択可能)

解決

最大0.4mm、検出距離

偏差

フルスケール値の±1%

繰り返し精度

フルスケール値の±0.5%

負荷インピーダンス

> 1kオーム

温度の影響

フルスケール値の±1.5%

周囲温度

-25 ～ 70 °C (-13 ～ 158 °F)

保管温度

-40 ～ 85 °C (-40 ～ 185 °F)

接続タイプ

デバイスコネクタ M12 x 1、4 ピン

保護等級

IP67

検出範囲

160～2000mm

調整範囲

160～2000mm

使用不可エリア

0～80mm

標準ターゲットプレート

100mm×100mm

トランスデューサ周波数

約112kHz

応答遅延

約195ミリ秒

LEDブルー

電源投入

LED黄色

スイッチング状態の表示

点滅: プログラム関数オブジェクトが検出されました

LED 赤

常時赤色: エラー

赤、点滅: プログラム機能、オブジェクトが検出されませんでした

動作電圧U_B

DC10～30V リップル10%SS

無負荷供給電流 I₀

≤20mA

出力タイプ

1 アナログ出力

解決

評価範囲[mm]/4000 ただし≧0.35mm

偏差

フルスケール値の ≤ 0.2%

繰り返し精度

フルスケール値の ≤0.1 %

負荷インピーダンス

0…500オーム

温度の影響

フルスケール値の 2% 以下

周囲温度

-25…70℃(248…343K)

保管温度

-40～85℃(233～358K)

繋がり

デバイスコネクタ M12 x 1、4 ピン

保護等級

IP67

材質ハウジング

真鍮、ニッケルメッキ

トランスデューサー

エポキシ樹脂/中空ガラス球混合物、

発泡ポリウレタン、カバー PBT

範囲

0.05～0.5m、0.1～1m、0.2～3m、0.3～5m、0.5～6m

解決

3mm または 0.1% (どちらか大きい方)

応答時間

< 200ms

画面

LED (オプション)

放射角度

20°

アナログ出力

4～20mA/500Ω負荷

スイッチ出力

リレー DC 30V/5A、PNP/NPN (オプション)

RS232/485

MODBUSプロトコルまたはカスタマイズされたプロトコル（オプション）

電源

標準 DC24V (±15%)

周囲温度

-20～+60℃

保護クラス

IP65（IP66は選択可能）

インストール

M56*2
