GPRS 無線水質センサー RS-485 MODBUS プロトコル:1%精度とIP68 オンライン溶解酸素測定のための防水

KWS610A 蛍光水質測定システム マニュアル GPRS通信モード

1. システム概要

「GPRS通信方式の水質測定システム」には、「GPRS通信方式の水質測定端末装置」、「サーバー管理ソフトウェア」、「設定線」が含まれます。溶存酸素量、温度、経度、緯度、日時情報を定期的に測定し、サーバー管理ソフトに表示するために使用されます。

注1：以下、「GPRS通信モードによる溶存酸素量測定システム」を単に「システム」と表記します。

注２：以下「GPRS通信方式の溶存酸素量測定端末装置」を単に「端末」といいます。

注3：「ソフトウェア」と呼ばれる「サーバ管理ソフトウェア」は以下のとおりです。

注4: 短い「行」の「構成行」は以下のとおりです。

「端末」は溶存酸素量と温度値を定期的に測定するために使用され、これらの測定値はGPRS通信モードで「ソフトウェア」に送信されます。ユーザーはソフトウェアを使用して溶存酸素含有量の値を表示し、これらの「端末」を管理できます。

「ソフトウェア」は単なるユーザーのデモソフトウェアです。それは非常に単純で、同時に多数の「ターミナル」を実行するための強力な機能はありません。強力な大規模システム「ソフトウェア」が必要な場合は、西安開西光電子技術有限公司にお問い合わせください。

「ライン」は、「ターミナル」とコンピュータの RS232 シリアル ポートの間に接続されるユーザー設定「ターミナル」にのみ使用されます。

2.「ターミナル」構成図

3. 技術基準と消費電力量

• 通信周波数：GSM/GPRS 850/900/1800/1900MHz。
• インターフェースタイプ：NPT1。
• 定時作業時間：5分～1000分（設定可能）。
• 追加機能: LCD、ボタン、GPS。
• 「端末」バッテリーの使用期限: たとえば、最初のバッテリー「ER34615M」を使用し、その容量は 14.5AH、「システム」の動作周波数は 1 時間に 1 回動作します: GXPS609 (GPS) 端末は約 120 日間動作できます。
• バッテリーモデルの選択: 最初のバッテリー「ER34615M」の使用を推奨します。ユーザーがご自身でバッテリーを選択される場合は、以下のバッテリー規格に従ってください。バッテリー電圧: 3.0VDC〜3.6VDC;最大連続出力電流: 0.5A 以上;パルス出力電流容量: 1A 以上。
• 電源照明：「端末」は電池または外部電源を使用できます。 「外部電気インターフェース」の端子構造図、外部電源の位置を参照してください。界面では、「1」がアノード、「2」がカソードです。

4.メンテナンスイルミネーション

1. 「ターミナル」を使用する前に、GPRSサービスが搭載されたSIMカードを挿入してください。 SIM カードは 800MHz、850MHz、1800MHz、1900MHz に対応している必要があります。
2. 必ず推奨バッテリーを使用してください。 「ソフトウェア」に「端末」の電池容量不足が表示された場合は、新しい電池に交換してください。
3. 「ソフトウェア」と「端末」間の通信が切断される場合は、サーバー、「ソフトウェア」、「端末」、バッテリー、SIMカードが正常か故障かを確認してください。
4. 「ターミナル」アンテナを金属や強い磁性体の近くに置かないでください。
5. 「システム」の動作に問題があり、問題が解決されない場合は、Xi'an Kacise までご連絡ください。ユーザーがご自身で「端末」を取り外して修理することは認められません。

アプリケーションの画像

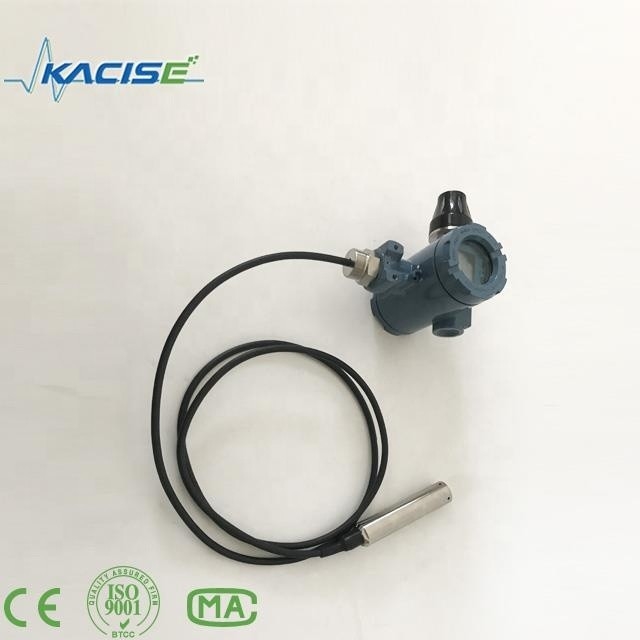

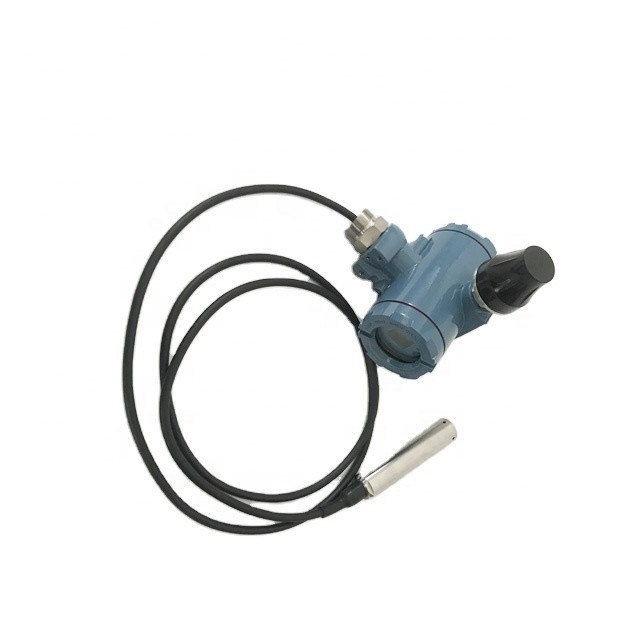

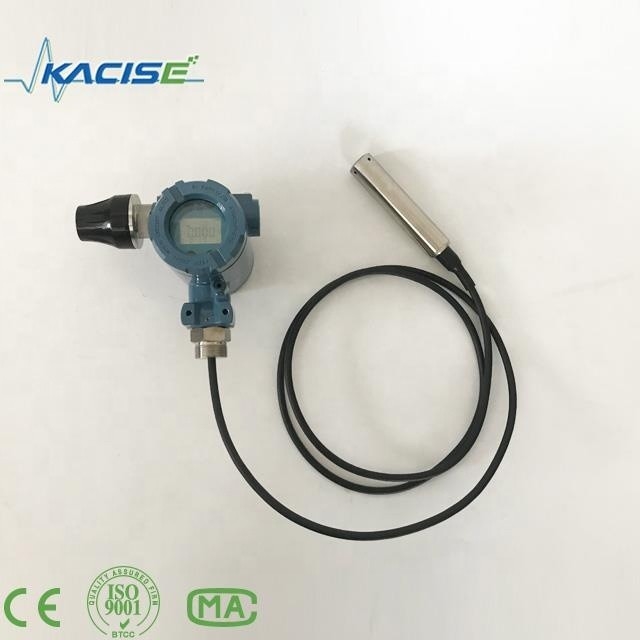

製品写真
