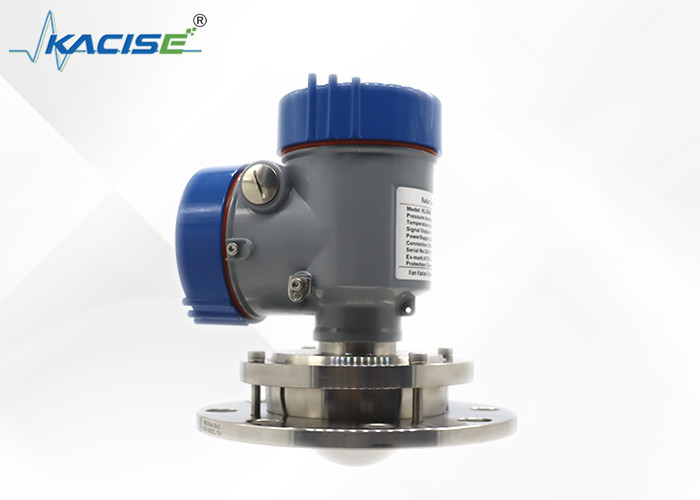

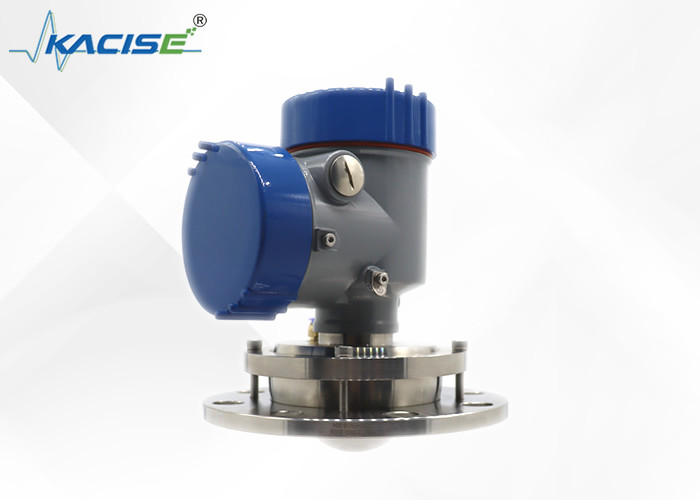

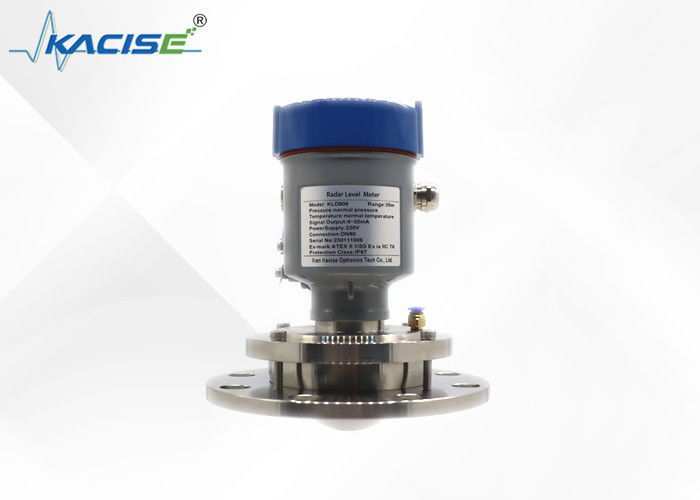

KLD806 80Gのレーダーの固体強い塵の塗布76mmレンズ アンテナをレベル ゲージ

KLD806 80G レーダーレベルゲープ 固体 強い塵 適用 76mm レンズ アンテナ


測定原理

LKD800シリーズのレーダーレベルメーカーの走行時間は,電子部品によってレベル信号に変換できます.特殊な時間延長方法により,非常に短時間で安定した正確な測定を保証できます非常に低エネルギーで非常に短いマイクロ波パルスを送信して,アンテナシステムによって送信され受信されます.LKD800シリーズのレーダーレベルメーカーは,作業条件が複雑で偽のエコーがある場合でも,材料レベルのエコーを正確に分析することができます.

入力する

アンテナは反射されたマイクロ波パルスを受け取り それを電子回路に送信しますそしてマイクロプロセッサーは信号を処理し,材料の表面でマイクロパルスによって生成されるエコーを識別します適切なエコー信号の識別は,インテリジェントソフトウェアによって完了し,精度はミリメートルレベルに達します.物質表面からの距離Dは,パルスTの時間移動に比例します:
D=C×T/2
Cは光速である.
空きタンクの距離 E が知られているので,レベル L は:
L=E-D

生産量

空のタンク高 E (=ゼロポイント),全タンク高 F (=全スケール) といくつかのアプリケーションパラメータを入力して設定されます.測定環境に自動的に調整します4~20mAの出力に対応する
適用媒体は:
LKD800シリーズのレーダーレベルメーカーは,液体,スラーリ,粒状材料のレベルを非接触的に連続的に測定するのに適しています.温度と圧力の大きな変化と惰性ガスと揮発の存在の機会に適しています.
マイクロ波パルス測定法を採用し,工業用周波数帯で正常に動作します. 束エネルギーは低く,そして,それは様々な金属と非金属容器やパイプにインストールすることができます人体や環境に害を及ぼさない.




わかった
特徴

ミリメートル波レーダーでは測定精度は ±2mmまで,最小測定盲点は0.05mです.
小さめのアンテナの大きさにより,より多くの作業条件の測定が可能です.
異なるレンズアンテナ,より小さな打ち上げ角度,より集中したエネルギー,より強いエコー信号,および同じ産業および鉱山条件下で他のレーダー製品よりも高い信頼性.
粘着と凝縮の場合は通常使用できます.
ダイナミック信号範囲はより大きく,低ダイエレクトリック常量メディアの測定はより安定しています.
複数の測定モード,高速測定モードでのレーダー応答

技術仕様とモデル選択


接続
