起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD803

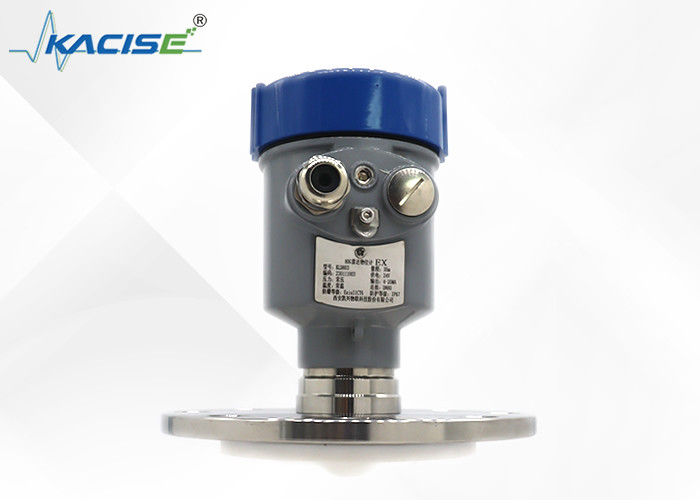

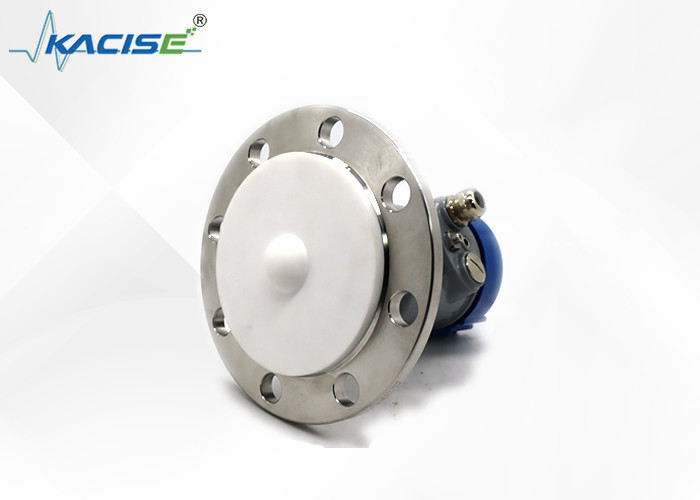

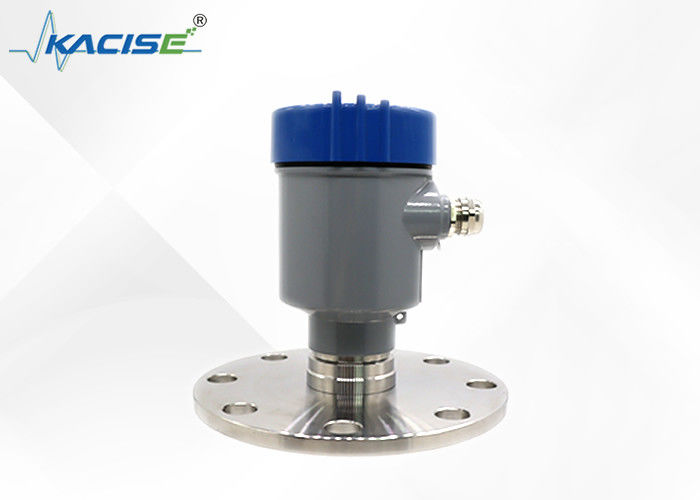

強い腐食性の液体、蒸気、泡のための80G PTFE 34mmレンズ アンテナ レーダーのレベル ゲージ
主義
KLD800シリーズ80Gレーダーのレベル ゲージは頻度によって調整されるモールス式電信符号波（FMCW）の技術を採用する。アンテナはレーダー信号の増加の高周波FMのレーダー信号および頻度を直線に出す。送信されたレーダー信号は同じアンテナによって測定された媒体によって反映の後で受け取られる。同時に、送信された信号の頻度と受け取られた信号の頻度の頻度違いは測定された間隔に比例している。集められた頻度相違信号は高速フーリエ変換（FFT）に反映されたエコーのスペクトルを得る服従し測定されるべきこれに基づいてターゲットへの間隔は計算される。
特徴
⚫ミリメートル波のレーダーは±2mmまで、測定の正確さ達することができ最低の測定の盲目の地帯は0.05mである。
⚫はより小さいアンテナ サイズ働く条件の測定を満たす。
⚫同じ産業および採鉱条件の下の他のレーダー プロダクトよりいろいろなレンズ アンテナ、小さい進水角度、集中されたエネルギー、強いエコー信号および高い信頼性。
⚫それにより強い浸透があり、付着および凝縮の場合には普通使用することができる。
⚫は動的信号の範囲より大きく、低い比誘電率媒体の測定はより安定している。
⚫の多数の測定モード、速い測定モードのレーダーの応答
プロダクト次元
設置接続図:
働き主義
反射し返されるレーダー・アンテナのtransmitesの狭いマイクロウェーブ脈拍アンテナ システムによって再度テストされ、受け取られた媒体の表面に達した場合。信号は電気回路に送信され、次に水平な信号に変えられる。マイクロウェーブの伝達速度がとても速いので、媒体の表面にマイクロウェーブ伝達に使用した時間はもどって来るほぼ0テストし、次に反映した。
技術仕様そしてモデル選択
| モデル | KLD803 |
| 媒体 | 強い腐食性の液体、蒸気、泡 |
| 測定範囲 | 0.1m~10/20/30/60/100m |
| プロセス関係 | フランジの≥ DN50 |
| プロセス温度 |
-40~130℃ |
| プロセス圧力 | -0.1~2.5 MPa |
| アンテナ サイズ | 34mmレンズ アンテナ（フランジのサイズに従って） |
| アンテナ材料 | PTFE |
| 正確さ | ±1mm （35mの下の範囲） ±5mm （35mと100m間の範囲） |
| 保護クラス | P67 |
| 中心周波数 | 80GHz |
| 進水角度 | 3° |
| 電源 | 二線式の/DC24V/四線式/DC12 ~24V /四線式/AC220V |
| 包装 | アルミニウム/ステンレス鋼 |
| 信号の出力 | /4...20mA/HARTの二線式の議定書 RS485 Modbus四線式/4… 20mA/ |
設置条件
器械を取付けた場合、物質的な入口の上のそれを取付けることを避け感動的なかい、等のような信号に、影響を与えるさまざまな目的を避けることを試みなさい。
関係
| レンズ アンテナ直径 |
Φ32mm レンズ アンテナ |
Φ42mm レンズ アンテナ |
Φ76mm レンズ アンテナ |
Φ74.7mm 空気パージが付いているレンズ アンテナ |
| ビーム角 | 7° | 6° | 3° | 3° |
