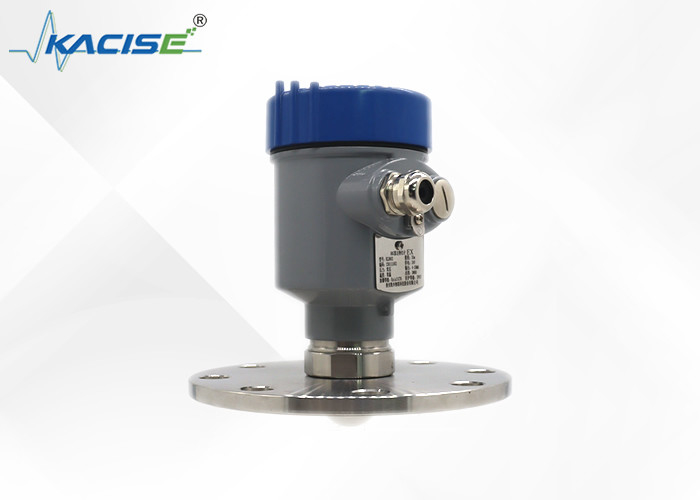

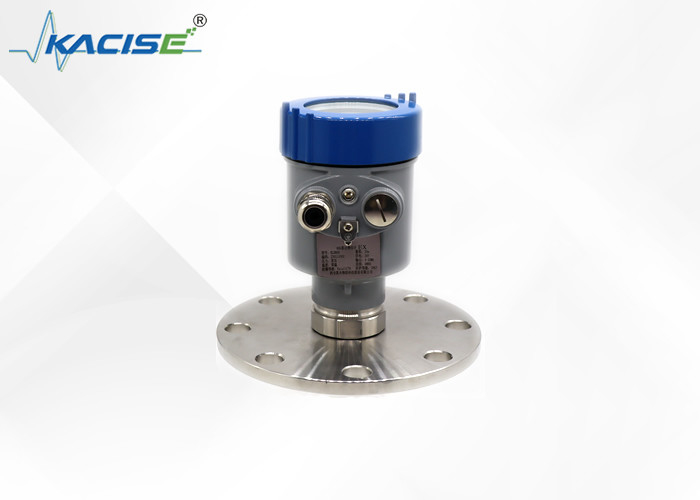

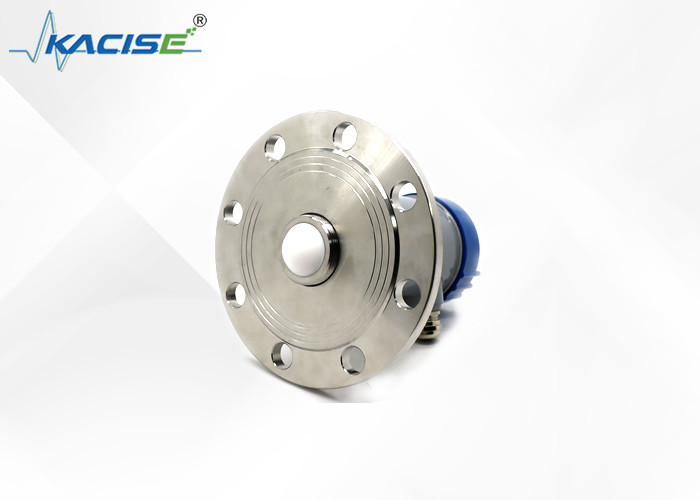

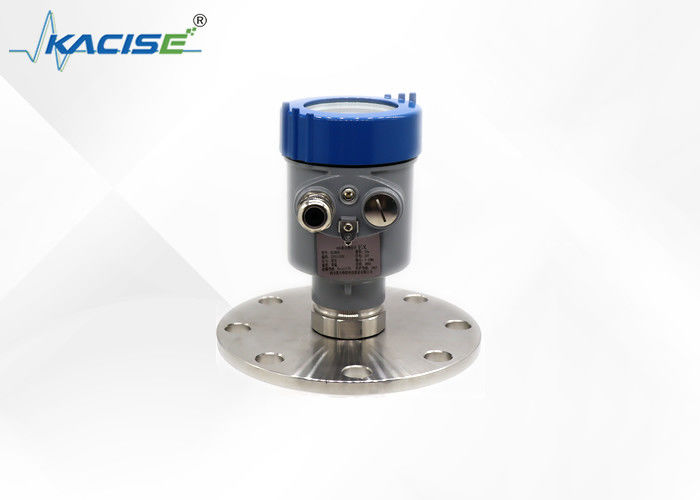

わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ

わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ

32mmレンズ アンテナ液体レベル ゲージ

腐食性の液体のレーダーのレベル ゲージ

IP67レーダーのタイプ レベル ゲージ

起源の場所:

中国

ブランド名:

KACISE

証明:

CE

モデル番号:

KLD802

連絡 ください
引金 を 求め て ください
製品詳細
媒体:
非腐食性の液体、わずかに腐食性の液体
測定範囲:
0.1m~10/20/30/60/100m
プロセス関係:
フランジの≥ DN80
プロセス温度:
-40~110℃
プロセス圧力:
-0.1~1.6MPa
アンテナ サイズ:
32mmレンズ アンテナ
アンテナ材料:
PTFE
正確さ:
±1mm (35mの下の範囲)の、±5mm (35mと100m間の範囲)
保護クラス:
IP67
中心周波数:
80GHz
進水角度:
電源:
DC24V/DC12~24V /AC220V
包装:
アルミニウム/プラスチック/ステンレス鋼
信号の出力:
4… 20mA/HART protocol/RS485 Modbus
ハイライト:

32mmレンズ アンテナ液体レベル ゲージ

,

腐食性の液体のレーダーのレベル ゲージ

,

IP67レーダーのタイプ レベル ゲージ

支払いと送料の条件
最小注文数量
1
パッケージの詳細
カートン
受渡し時間
5-8の仕事日
支払条件
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力
100+
製品説明

わずかに腐食性の液体KLD802のための80Gレーダーのレベル ゲージ

導入

KLD800シリーズ80Gレーダーのレベル ゲージは頻度によって調整されるモールス式電信符号波(FMCW)の技術を採用する。アンテナはレーダー信号の増加の高周波FMのレーダー信号および頻度を直線に出す。送信されたレーダー信号は同じアンテナによって測定された媒体によって反映の後で受け取られる。同時に、送信された信号の頻度と受け取られた信号の頻度の頻度違いは測定された間隔に比例している。集められた頻度相違信号は高速フーリエ変換(FFT)に反映されたエコーのスペクトルを得る服従し測定されるべきこれに基づいてターゲットへの間隔は計算される。

特徴

⚫ミリメートル波のレーダーは±2mmまで、測定の正確さ達することができ最低の測定の盲目の地帯は0.05mである。
⚫はより小さいアンテナ サイズ働く条件の測定を満たす。
⚫同じ産業および採鉱条件の下の他のレーダー プロダクトよりいろいろなレンズ アンテナ、小さい進水角度、集中されたエネルギー、強いエコー信号および高い信頼性。
⚫それにより強い浸透があり、付着および凝縮の場合には普通使用することができる。
⚫は動的信号の範囲より大きく、低い比誘電率媒体の測定はより安定している。
⚫の多数の測定モード、速い測定モードのレーダーの応答



KLD802

      わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 0





媒体:非腐食性の液体、わずかに腐食性の液体
測定範囲:0.1m~10/20/30/60/100m
プロセス関係:フランジの≥ DN80
プロセス温度:-40~110℃
プロセス圧力:-0.1~1.6MPa
アンテナ サイズ:32mmレンズ アンテナ
アンテナ材料:PTFE
正確さ:±1mm (35mの下の範囲)
±5mm (35mと100m間の範囲)
保護クラス:IP67
中心周波数:80GHz
進水角度:3°
電源:二線式の/DC24V
四線式/DC12 ~24V
四線式/AC220V
包装:アルミニウム/ステンレス鋼
信号の出力:/4...20mA/HARTの二線式の議定書
RS485 Modbus四線式/4… 20mA/



取付け

1.Flange取付け
フランジの取付けを使用した場合、器械とタンク壁間の最小距離は200mmべきである。
基本水準面
対称の容器の中心か軸線
  わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 1わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 2

2.Hoisting取付け
    わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 3わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 4


設置条件



器械を取付けた場合、物質的な入口の上のそれを取付けることを避け感動的なかい、等のような信号に、影響を与えるさまざまな目的を避けることを試みなさい。

わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 5わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 6
           わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 7



非常に複雑な働く条件の下で、器械は設置ポイントに集中する20cmの半径との区域に障害がなければ普通働くことができる。



わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 8

設置接続図:

最高最高の設置スプールの高さHは設置スプールの直径Dおよび商品の発売の角度のサイズによって決まる。

余りに長い設置関係はレーダーの性能に影響を与える。

わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 9





次元

包装次元
mmの単位:

わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 10



生産:

わずかに腐食性の液体の32mmレンズ アンテナKLD802のためのIP67レーダーのレベル ゲージ 11



西安Kaciseのオプトエレクトロニクスの技術Co.、株式会社はそれ自身を解決の提供者および製造業者と考慮する。私達は私達のOEMの顧客のための最大自在性そして費用最大限に活用された提供を提供する。
私達ができる何を提供:
範囲はカスタマイズされた貝版/色、糸のタイプ(G-Thread/NPTの糸)、カスタマイズされたソフトウェア、印刷物、マニュアルおよびカタログを含んでいる。あなたの側面に取付けることに興味があれば、レーダー モジュールは確かに利用できる。
