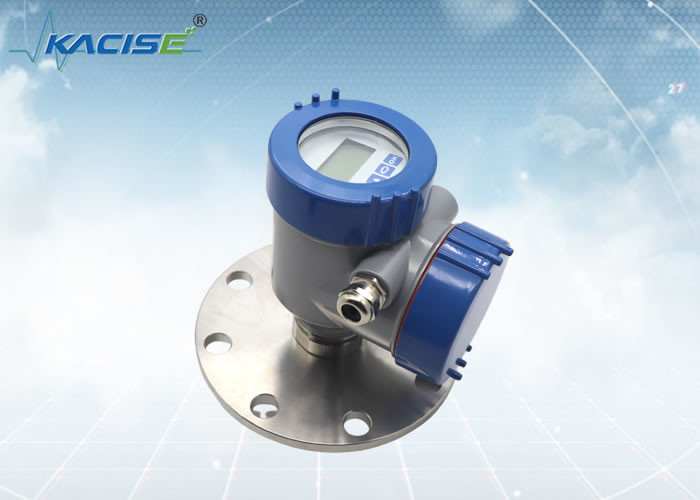

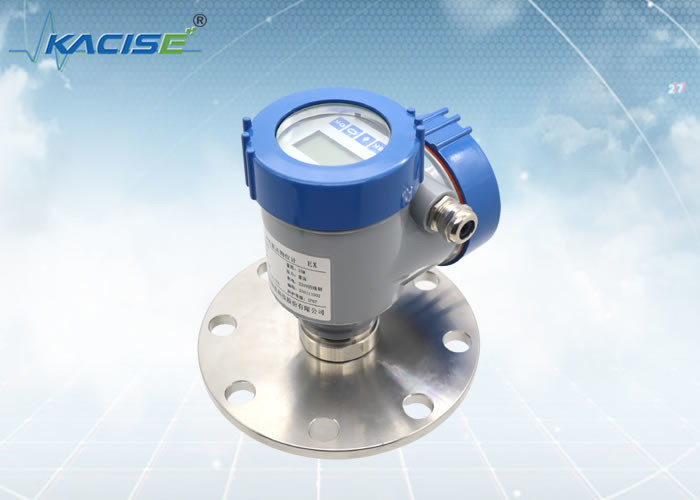

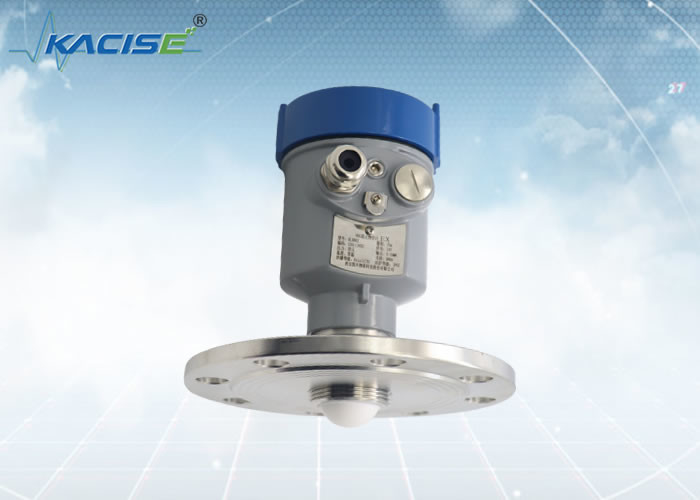

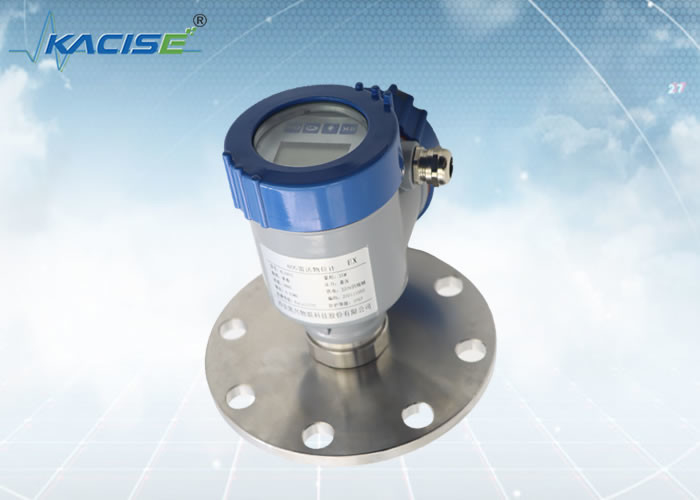

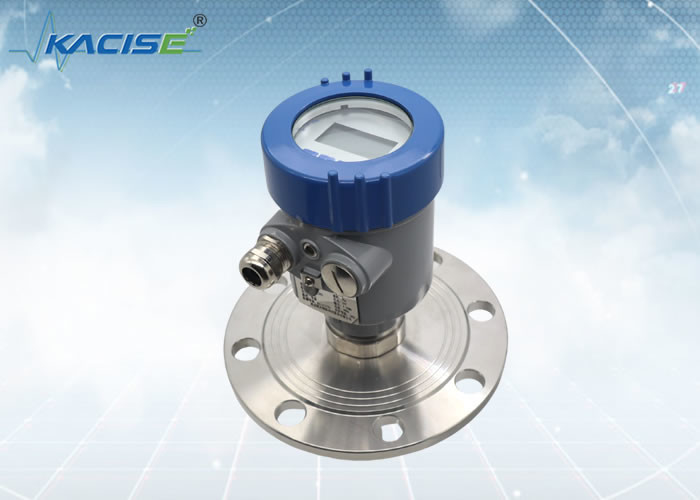

KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい

KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい

80のGHzのレーダーの水平なセンサー

PTFEのアンテナ レーダーの水平なセンサー

IP67液体水平なメートル

起源の場所:

中国

ブランド名:

KACISE

証明:

CE

モデル番号:

KLD802

連絡 ください
引金 を 求め て ください
製品詳細
中等:
非腐食性の液体、わずかに腐食性の液体
測定範囲:
0.1m~10/20/30/60/100m
プロセス関係:
フランジの≥ DN80
プロセス温度:
-40~110℃
プロセス圧力:
-0.1~1.6MPa
アンテナ サイズ:
32mmレンズ アンテナ
アンテナ材料:
PTFE/overallの満ちること
精度:
±1mm/±5mm
保護クラス:
IP67
中心周波数:
80GHz
進水角度:
電源:
DC24V/DC12~24V /AC220V
ケース:
アルミニウム/プラスチック/ステンレス鋼
シグナル出力:
4… 20mA/HART protocol/RS485 Modbus
ハイライト:

80のGHzのレーダーの水平なセンサー

,

PTFEのアンテナ レーダーの水平なセンサー

,

IP67液体水平なメートル

支払いと送料の条件
最小注文数量
1
パッケージの詳細
カートン
受渡し時間
5-8の仕事日
支払条件
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力
100+
製品説明

KLD802 80G FMレーダーレベルセンサー

紹介

焦点のレベル
KLD802は80GHzの伝達周波数で動作します.80mmのアンテナでは,光束の角度がわずか3°になります.レーダーセンサーは,製品表面からの最終的な反射測定がより正確で信頼性が高くなります

以前のレーダーセンサーは,適切な信号集中を達成するために,最小1⁄2インチのプロセスフィッティングを必要とした.通常の小さなマウントソケットを持つ非常に小さなコンテナにレーダーセンサーを使用することは事実上不可能でした. KLD802は80GHzの伝送周波数で動作する.これはこれまで使用された技術と比較して3倍に相当する.この理由から,アンテナシステムとプロセスのフィッティングは,相応に小さい寸法を持つことができる..

特徴

  • FMCWの動作原理による非接触測定
  • 線束の角度が小さいため,障害物からの干渉を避けるのがより簡単です.
  • ラダーのアンテナサイズは小さく,設置も簡単です.上部死区は小さく,川水モニタリングに適しています.


KLD802

KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 0





中間:腐食性のない液体,軽く腐食性のある液体
測定範囲:0.1m~10/20/30/60/100m
プロセス接続:フレンズ ≥ DN80
プロセス温度: -40~110°C
プロセス圧力: -0.1~1.6MPa
アンテナサイズ:32mmのレンズアンテナ
アンテナ材料:PTFE
精度: ±1mm (35m以下の範囲)
±5mm (35mから100mの範囲)
保護級:IP67
中央周波数: 80GHz
打ち上げ角度: 3°
電源: 2本の電線 /DC24V
4本の電線 /DC12~24V
4本のワイヤー /AC220V
アルミ/ステンレス鋼
信号出力: 2本のワイヤー /4...20mA/HART プロトコル
4ワイヤ / 4...20mA/ RS485 モッドバス



設置

1フランジの設置
フレンズ装置を使用する場合,計器とタンクの壁の最小距離は200mmである.
データ平面
容器の中心または対称性軸
  KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 1KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 2

2吊り上げ装置
    KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 3KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 4


設置要件



装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.

KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 5KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 6
           KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 7



非常に複雑な作業条件下では,装置の設置地点を中心に半径20cmの領域に障害物がない場合,正常な動作が可能である.



KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 8

装置の接続図:

設置スロールの最大高さ Hmax は,設置スロール直径 D と製品打ち上げ角度の大きさに依存する.

装置の接続が長すぎると レーダーの性能が悪くなる

KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 9





サイズ

ケースの寸法
単位 mm:

KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 10



生産量:

KLD802 PTFE アンテナ ラダースンサー 液体センター周波数 80 GHz ラダーのアンテナサイズは小さい 11



Xi'an Kacise Optronics Tech Co., Ltdは,自らをソリューションプロバイダーとメーカーとみなしています.私たちは最大限の柔軟性とOEM顧客のためのコスト最適化されたオファーを提供しています.
提供できるもの
この範囲には,カスタマイズされたシェルバージョン/色,スレッドタイプ ((Gスレッド/NPTスレッド),カスタマイズされたソフトウェア,プリント,マニュアル,カタログが含まれます.レーダーモジュールは確実に利用可能だ.
