起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD806

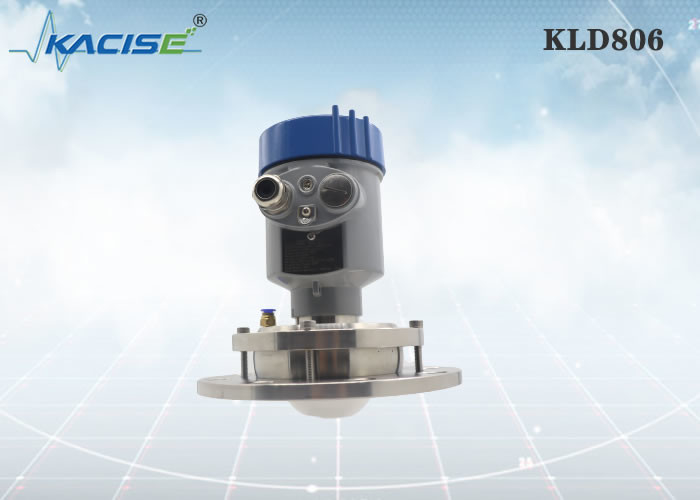

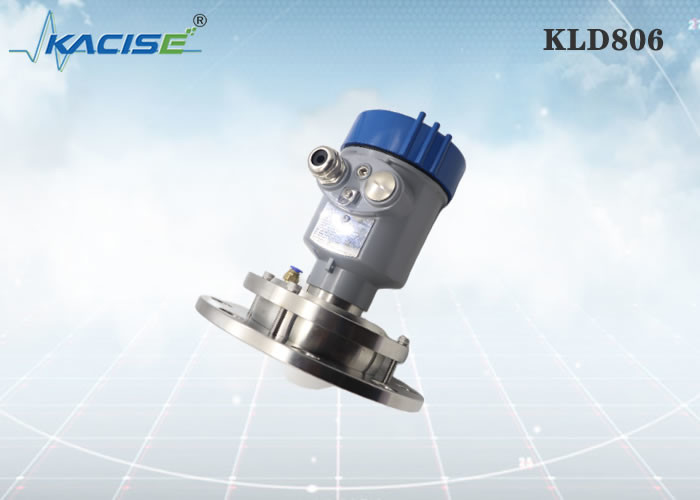

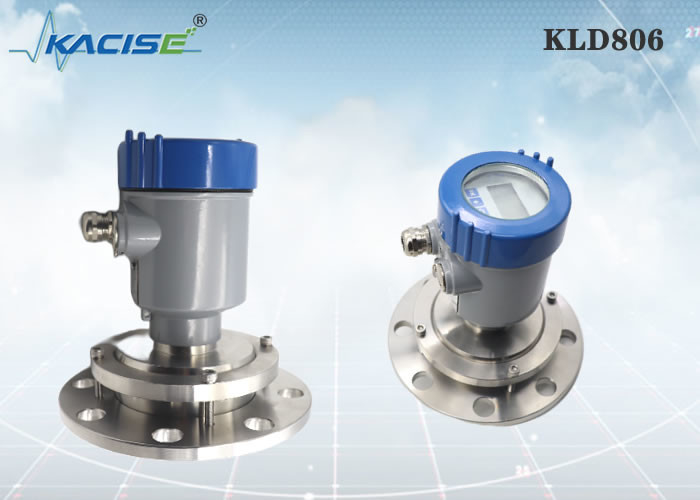

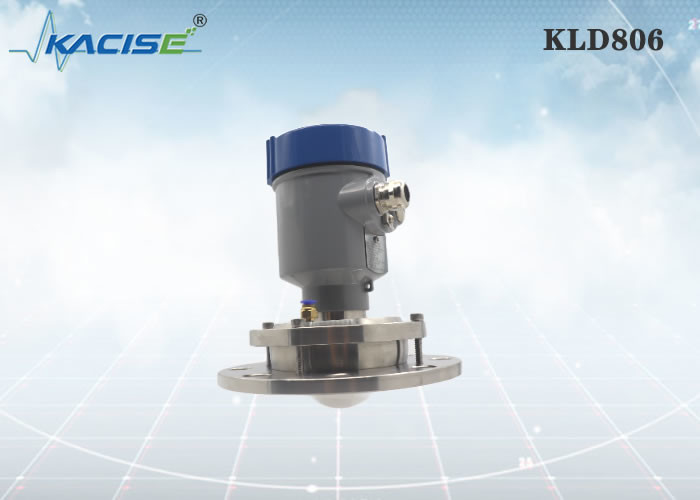

76-81GHz FM連続波レーダー製品は4ワイヤーおよび2ワイヤのアプリケーションをサポートする.複数のモデル,製品の最大範囲は100メートル,盲目エリアは30cmに達することができます.高周波で波長が短く固体用途には特に適しています.レンズを通して電磁波を送信し受信する作業モードは,高塵と厳しい温度環境 (+110 °C) でユニークな利点があります.装置は,設置を便利かつ簡単にするため,フレンズまたはスレッドで固定しなければならない.
KLD806
| 中間: | 固体 貯蔵容器 プロセス容器 強い塵の適用 |
| 測定範囲: | 0.3m~10/20/30/60/100m |
| プロセスの接続: | フレンズ ≥ DN100 |
| プロセス温度: | -40〜110°C |
| プロセスの圧力: | -0.1~0.3MPa |
| アンテナのサイズ: | 76mmのレンズアンテナ (清掃はオプション) |
| アンテナ材料: | PTFE |
| 精度: | ±5mm |
| 保護クラス: | IP67 |
| 中央周波数: | 80GHz |
| 打ち上げ角度: | 3° |
| 電源: | 2本の電線 /DC24V 4本の電線 /DC12~24V 4本のワイヤー /AC220V |
| ケース: | アルミ/プラスチック/不?? 鋼 |
| シグナル出力: | 2本のワイヤー /4...20mA/HART プロトコル 4ワイヤー 4...20mA/RS485 モッドバス |
1フランジの設置
フレンズ装置を使用する場合,計器とタンクの壁の最小距離は200mmである.
1 データ平面
2 容器の中心または対称性軸
2吊り上げ装置
装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.
非常に複雑な作業条件下では,装置の設置地点を中心とした半径20cmの領域に障害物がない場合,正常な動作が可能である.
装置の接続図:
最大設置スロール高さHmaxは,設置スロール直径Dと製品の打ち上げ角度の大きさに依存します. 設置接続が長すぎるとレーダー性能に影響します.
ケースの寸法
単位 mm:
Xi'an Kacise Optronics Tech Co., Ltdは,自らをソリューションプロバイダーとメーカーとみなしています.私たちは最大限の柔軟性とOEM顧客のためのコスト最適化されたオファーを提供しています.
提供できるもの
この範囲には,カスタマイズされたシェルバージョン/色,スレッドタイプ ((Gスレッド/NPTスレッド),カスタマイズされたソフトウェア,プリント,マニュアル,カタログが含まれます.レーダーモジュールは確実に利用可能だ.
問い合わせを直接私たちに送ってください.
