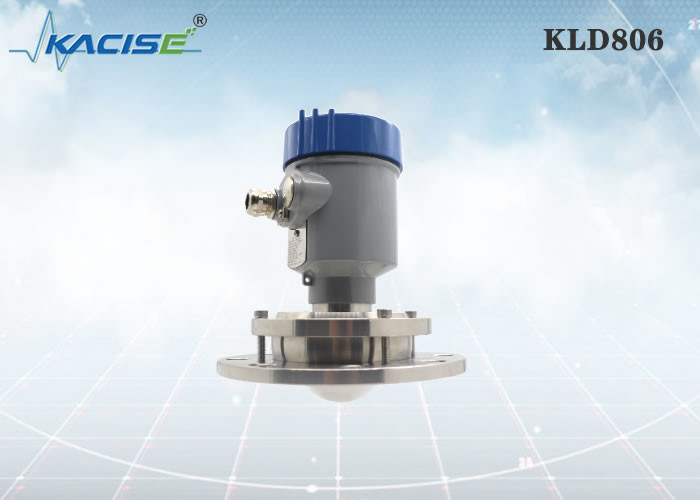

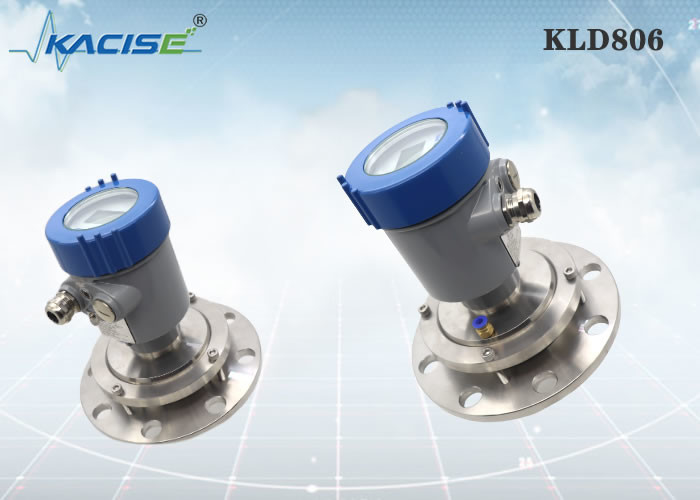

KLD806 80GHzレーダーレベルセンサー 粉のシロでの強い塵の適用のための浄化機能

今日の市場における農業産業の現状と事業規模により、穀物管理のためのより効果的なツールが求められています。過去のサイロ レベル監視システムでは手動または機械的な方法を使用して穀物レベルを決定できましたが、現在使用されているサイロの多くは巨大であるため、これらのシステムは非常に非実用的です。
現在、サイロレベルレーダーは、効率的なビンレベル測定ツールを設計するための一般的な方法です。サイロ レーダー レベル測定では、パルス発生器と穀物ビン充填センサーを使用して、サイロ内に存在する固形物のレベルを測定します。パルスは接触ケーブルまたはロッドを介して送信され、空気から粒子への移行によって特徴づけられる誘電体の変化に遭遇すると戻ってきます。次に、システムはパルスの移動時間を計算して穀物サイロレベルの測定値を決定します。
無線ビン監視の別の方法では、超音波センサーを使用して、レベルベースの密度変化を検出する機械的パルスを発信および受信します。これらのシステムは比較的小型で、コスト効率が高い傾向があります。ただし、音波は湿気と周囲温度の両方の影響を受けるため、超音波ビンレベルモニターは湿気の多い環境や、温度が大きく変動しやすい環境には理想的ではありません。
より堅牢なソリューションであるレーザー サイロ レベル センサーは、接触を必要とせず、長距離で穀物レベルを正確に検出できます。これらの無線ビン監視システムは、環境干渉の影響を受けにくく、集中ビーム形式の測定により、高くて狭いサイロでも良好に機能します。

• 高周波数 80GHz、より集中力
• 1 種類の PTFE アンテナで、ケーブル、ロッド、ドロップ構造はありません。
• 長い/高い/狭い用途に最適
• 温度変化、粉塵、蒸気の影響を受けない
• 誘電率 > 2 を推奨
• 小ロットOEMサービスをサポート

KLD806

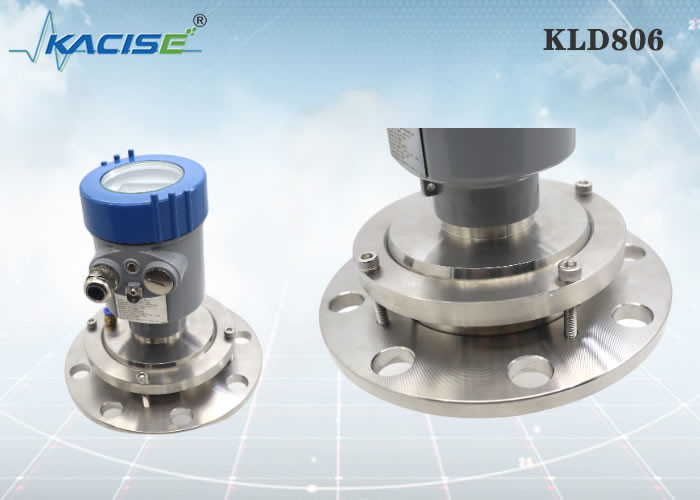

中：固体、保存容器、プロセス容器、強力粉塵用途 測定範囲：0.3m〜10/20/30/60/100m プロセス接続: フランジ ≥ DN100 処理温度：-40～110℃ プロセス圧力：-0.1～0.3MPa アンテナサイズ: 76mm レンズアンテナ (パージオプション) アンテナ材質: PTFE 精度: ±5mm 保護等級: IP67 中心周波数：80GHz 打ち出し角: 3° 電源：2線式/DC24V 4線式/DC12～24V 4線式/AC220V ケース: アルミニウム/プラスチック/ステンレス鋼 信号出力: 2 線式 /4...20mA/HART プロトコル 4 線式 4...20mA/RS485 Modbus

フランジ設置を使用する場合、機器とタンク壁の間の最小距離は 200mm である必要があります。
①基準面
② 血管の中心または対称軸

機器を設置するときは、材料投入口の上に設置することを避け、撹拌パドルなどの信号に影響を与えるさまざまな物体を避けるようにしてください。

非常に複雑な作業条件下でも、設置点を中心に半径 20cm 以内の範囲に障害物がなければ正常に動作します。

最大取付スプール高さH max は、取付スプール径Dと製品の打ち出し角の大きさによって異なります。
設置接続が長すぎるとレーダーの性能に影響します。

単位はmm:

Xi'an Kacise Optronics Tech Co., Ltd は、自らをソリューションプロバイダーおよびメーカーであると考えています。当社は、OEM 顧客に最大限の柔軟性とコストが最適化されたオファーを提供します。
私たちが提供できるもの:
この範囲には、カスタマイズされたシェルのバージョン/色、ネジの種類 (G ネジ/NPT ネジ)、カスタマイズされたソフトウェア、印刷物、マニュアル、カタログが含まれます。あなたの側に設置することに興味がある場合は、レーダーモジュールが確実に利用可能です。
