起源の場所:
中国
ブランド名:
Kacise
証明:
CE
モデル番号:
KLD802

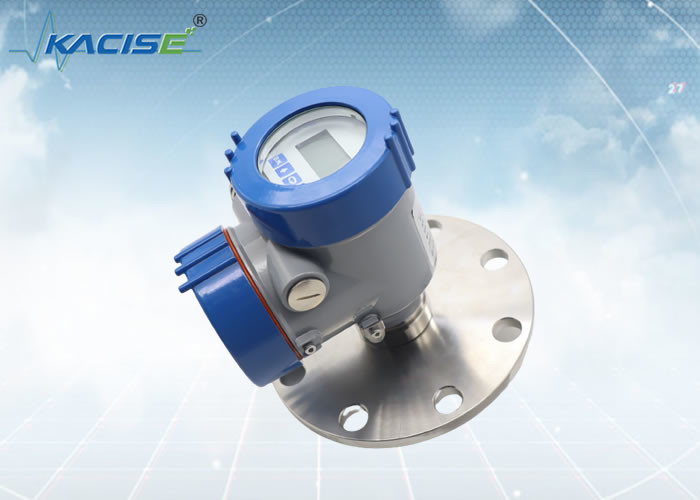

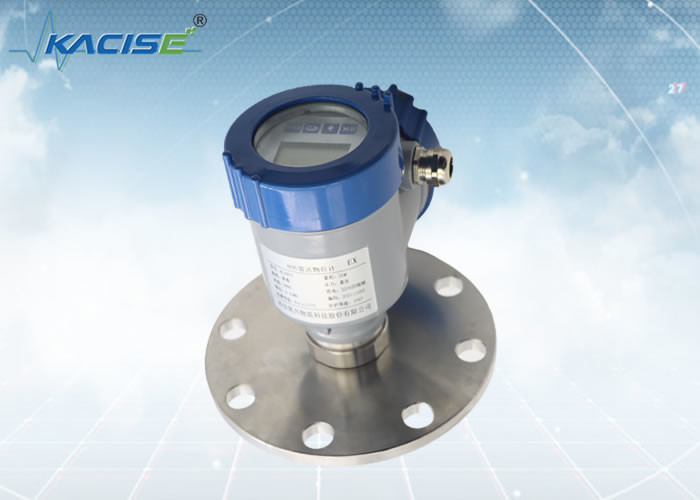

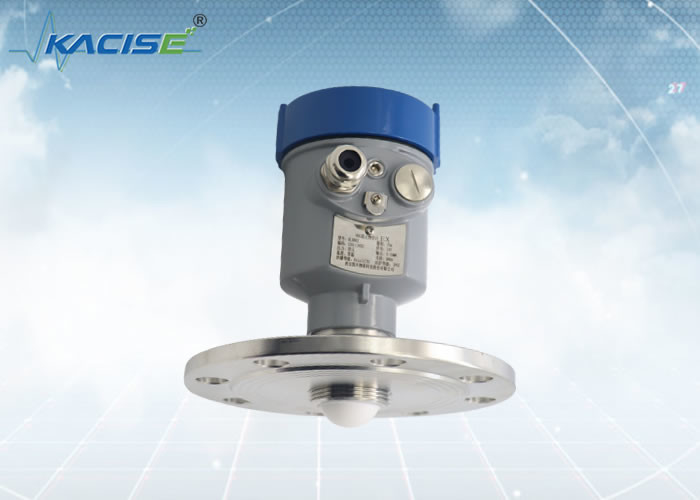

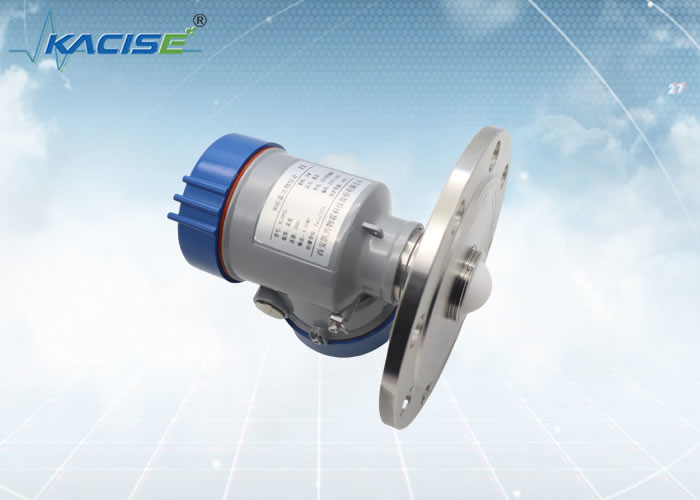

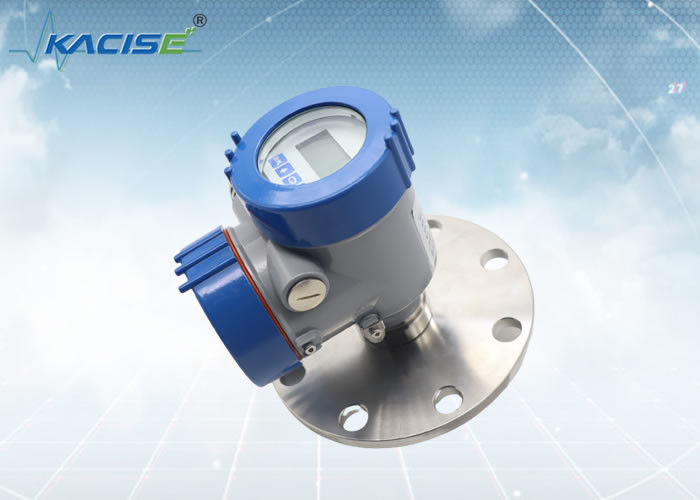

KLD802 80G FMレーダーレベルセンサー
紹介
FMCWとは?
·FMCW,つまり周波数調節連続波
·FMCW技術とパルスレーダー技術は,高精度レーダーレンジで使用される2つの技術です.基本原理は,送信波は高周波連続波であるということです.その周波数は時間とともに変化します 三角波の法則に従って.
FMCW (Frequency Modulated Continuous Wave) は,受信されたエコー周波数と送信された周波数変化法則が同じで,どちらも三角形波です.時間差しかありません.この微小な時間差を使って目標距離を計算できます
FM連続波レーダーとは,特定の信号によって送信周波数が調節される連続波レーダーを指す.
周波数調節連続波 (FMCW) ラダーの原理は,一定の帯域幅と周波数の線形変化を伴う連続信号を送信することです.そして,受信した連続信号で迅速なフーリア変換を実行.
2つの信号間の時間差は 送信と受信信号の周波数差で計算されます 最後に,パルス波レーダーレベルメーターのように,対応する距離値は時間差から得られる..
FMCWレーダーは非常に高い精度を得ることができ,その精度は主に電圧制御振動器の線形性と温度漂移に依存します.
特徴
打ち上げ角度
レーダー波の放出角は3°. 非常に複雑な設置環境でも,材料レベルを安定して正確に測定できます.
測定範囲
テラヘルツFMレーダーレベルメーターの測定範囲は0.1m-100mである.非常に小さな盲点と大きな測定範囲を有する.ほとんどの測定機会を満たすことができる.
■ 浸透率
テラヘルツ周波数調節の連続波レーダーレベルメーカーは 非常に貫通しています100mmまで結晶層に浸透できる.
|
KLD802
|
中間:腐食性のない液体,軽く腐食性のある液体
測定範囲:0.1m~10/20/30/60/100m プロセス接続:フレンズ ≥ DN80 プロセス温度: -40~110°C プロセス圧力: -0.1~1.6MPa アンテナサイズ:32mmのレンズアンテナ アンテナ材料:PTFE 精度: ±1mm (35m以下の範囲) ±5mm (35mから100mの範囲) 保護級:IP67 中央周波数: 80GHz 打ち上げ角度: 3° 電源: 2本の電線 /DC24V 4本の電線 /DC12~24V 4本のワイヤー /AC220V アルミ/ステンレス鋼 信号出力: 2本のワイヤー /4...20mA/HART プロトコル 4ワイヤ / 4...20mA/ RS485 モッドバス |
設置
設置要件
装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.
非常に複雑な作業条件下では,装置の設置地点を中心とした半径20cmの領域に障害物がない場合,正常な動作が可能になります.
装置の接続図:
設置スロールの最大高さHmaxは,設置スロール直径Dと製品打ち上げ角度の大きさに依存する.
装置の接続が長すぎると レーダーの性能が悪くなる
サイズ
ケースの寸法
単位 mm:
生産量:
Xi'an Kacise Optronics Tech Co., Ltdは,自らをソリューションプロバイダーとメーカーとみなしています.私たちは最大限の柔軟性とOEM顧客のためのコスト最適化されたオファーを提供しています.
提供できるもの
この範囲には,カスタマイズされたシェルバージョン/色,スレッドタイプ ((Gスレッド/NPTスレッド),カスタマイズされたソフトウェア,プリント,マニュアル,カタログが含まれます.レーダーモジュールは確実に利用可能だ.
問い合わせを直接私たちに送ってください.
