起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD805

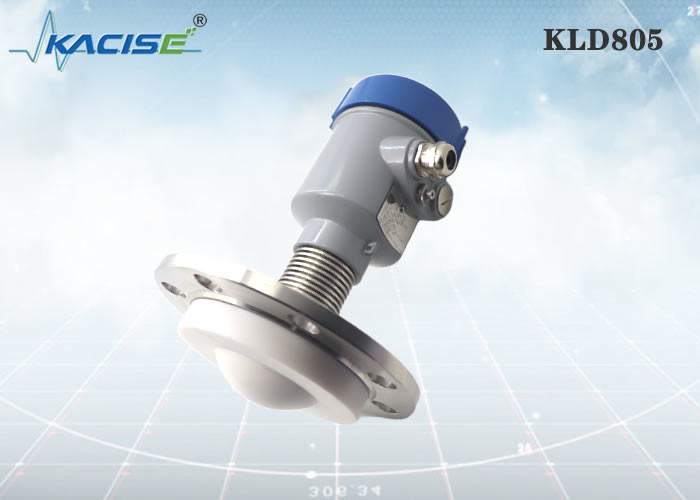

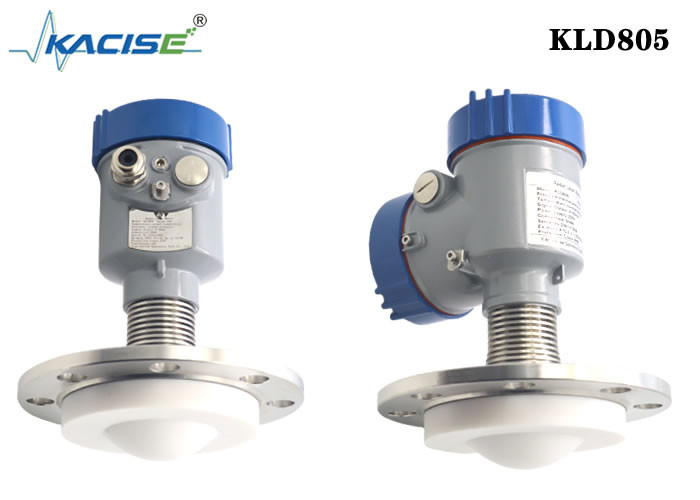

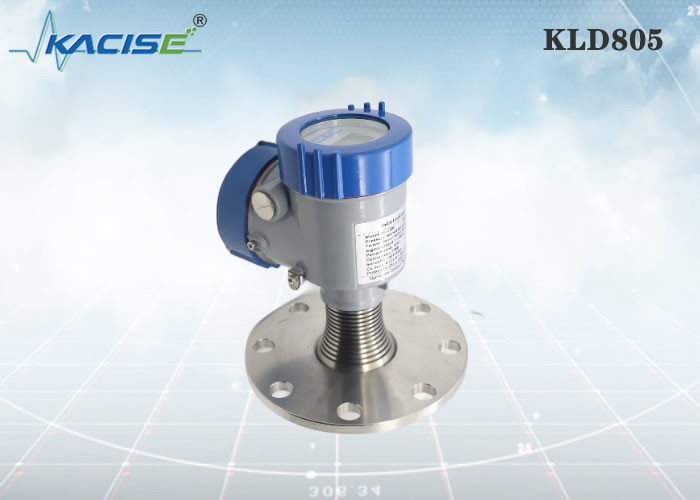

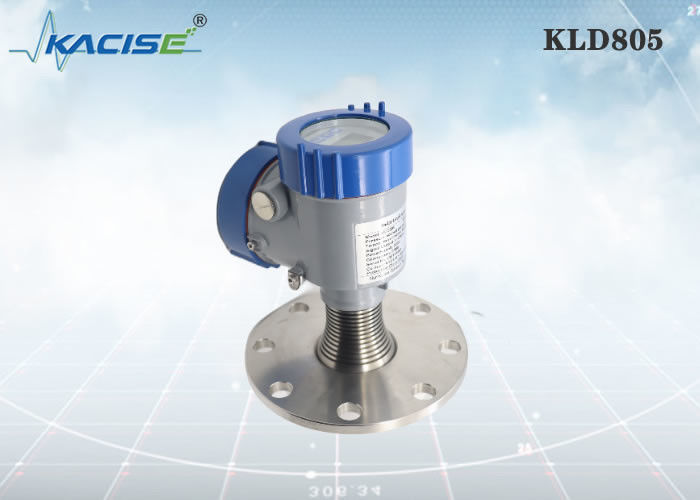

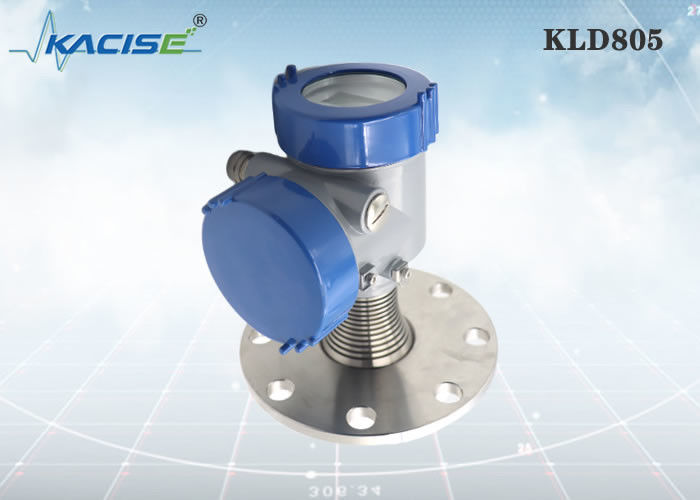

KLD805 80G FMレーダーレベルセンサー
紹介
レーダーレベル送信機周波数帯の適用の違い
汚れた環境
高周波信号では,高周波信号は,高周波信号は,高周波信号は,高周波信号は,高周波信号は,高周波信号は,低周波信号は,低周波信号は,低周波信号は,低周波信号です.アンテナを覆う汚れはより多くのエネルギーを吸収します低周波と中周波の技術がより適しているため,低周波と中周波の技術がより適しています.
コンデンサートや蒸気を含む貯蔵タンク
凝縮物や蒸気により,製品の表面の反射が水滴の"騒音"によって覆われる可能性があります.これは高周波信号の場合はより問題です.中低周波の技術がより良い選択です平らで水平な表面を持つアンテナは,常に凝縮を避けるべきである.
高蒸気と振動
80Gミリ波レーダーレベルメーターを選択してください.80Gレーダーレベルメーターは高い伝送周波数を持ち,浸透性が良好で,蒸気の影響を受けません.2° 伝送角は,効果的に乱す刃の干渉を回避することができます独特のエコー追跡アルゴリズムは 材料レベルが高いときに複数のエコーを読み取るのを避けます
トルブランス,波,波紋によるアプリケーション
大型タンク内のプロセス液体の表面に 波や波紋がよく見られます この波乱は 特に高周波測定に 害があります低周波と中周波のレベル機器は,より長い波長を放出しますより良いパフォーマンスを発揮します
泡の適用
液体の上にある泡層は 塵や凝縮物と同様に ラダースIGNALを吸収し 精密な測定を困難にします 低周波は ビールなどの厚い泡で 最適ですメラッセ軽い泡の場合は,ミッドがうまく機能します.泡の適用では高周波技術を避けるべきです.
仕様
|
KLD805
|
中介:強腐食性液体,蒸気,泡 高温と高圧 測定範囲:0.1m~10/20/30/60/100m プロセス接続:フレンズ ≥ DN80 プロセス温度: -40~200°C プロセス圧力: -0.1~2.5MPa アンテナサイズ:76mmのレンズアンテナ (フレンズのサイズに応じて) アンテナ素材:PTFE/総詰め物 精度: ±1mm 保護級:IP67 中央周波数: 80GHz 打ち上げ角度: 3° 電源: 2本の電線 /DC24V 4本の電線 /DC12~24V 4本のワイヤー /AC220V ケース:アルミ/プラスチック/不?? 鋼 信号出力: 2本のワイヤー /4...20mA/HART プロトコル 4ワイヤー 4...20mA/RS485 モッドバス |
設置
1フランジの設置
フレンズ装置を使用する場合,計器とタンクの壁の最小距離は200mmである.
1 データ平面
2 容器の中心または対称性軸
2吊り上げ装置
設置要件
装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.
非常に複雑な作業条件下では,装置の設置地点を中心とした半径20cmの領域に障害物がない場合,正常な動作が可能である.
装置の接続図:
設置スロールの最大高さHmaxは,設置スロール直径Dと製品打ち上げ角度の大きさに依存する.
装置の接続が長すぎると レーダーの性能が悪くなる
サイズ
ケースの寸法
単位 mm:
生産量:
