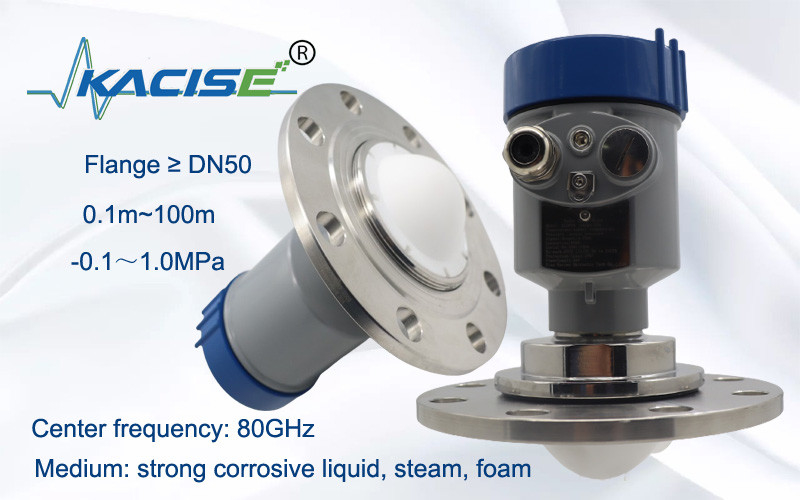

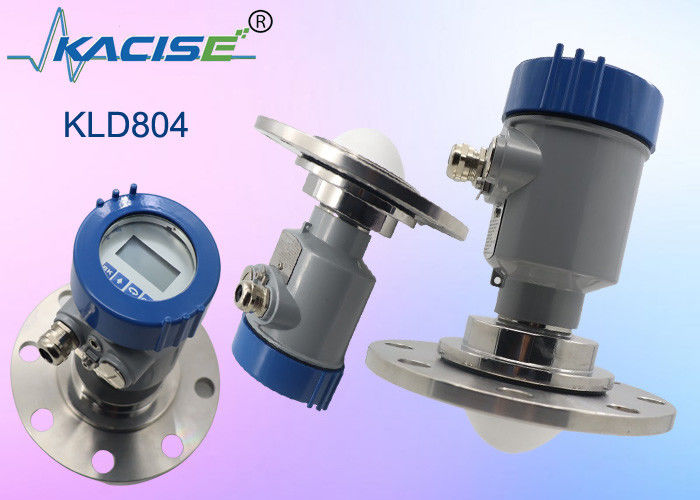

Kacise OEM 80GHz レーダー レベル センサー 100 メートル範囲 FMCW レーダー レベル メーター IP67 保護およびディスプレイ付き

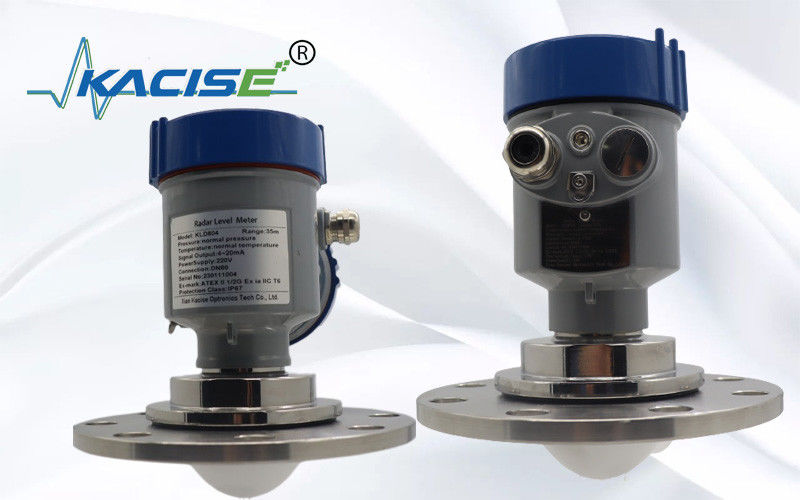

KLD804 レーダーレベルメーター水タンク 4-20mA 100 メートル FMCW レーダーレベル送信機

KLD804 80G レーダー レベル ゲージは、周波数変調連続波 (FMCW) 技術を採用しています。アンテナは高周波 FM レーダー信号を放射し、レーダー信号の周波数は直線的に増加します。送信されたレーダー信号は、測定媒体によって反射された後、同じアンテナによって受信されます。同時に、送信信号の周波数と受信信号の周波数間の周波数差は、測定された距離に比例します。収集された周波数差信号を高速フーリエ変換（FFT）することで反射エコーのスペクトルが得られ、これに基づいて測定対象までの距離が算出されます。

レーダー アンテナは狭いマイクロ波パルスを送信します。このパルスは、テスト対象の媒体の表面に到達すると反射され、アンテナ システムによって再度受信されます。信号は電気回路に伝達され、レベル信号に変換されます。マイクロ波の伝送速度は非常に速いため、試験媒体の表面にマイクロ波が伝送されてから反射されるまでの時間はほぼ0です。

• ミリ波レーダーの測定精度は最大±2mmに達し、最小測定ブラインドゾーンは0.05mです。
• アンテナのサイズが小さいため、より多くの動作条件の測定に対応できます。
• さまざまなレンズ アンテナ、小さな発射角、より集中したエネルギー、より強力なエコー信号、および同じ産業および鉱山条件下での他のレーダー製品よりも高い信頼性。
• 浸透力が強く、付着・結露時も正常に使用できます。
• ダイナミック信号範囲が広くなり、低誘電率媒体の測定がより安定します。
• 複数の測定モード、高速測定モードでのレーダー応答

機器を設置するときは、材料投入口の上に設置することを避け、撹拌パドルなどの信号に影響を与えるさまざまな物体を避けるようにしてください。

電源と出力電流信号は2芯シールドケーブルを共有しています。特定の供給電圧範囲については技術データを参照してください。

電源は別電源が必要で、電源用と電流信号用に4芯シールドケーブルを使用しています（電流信号とRS485インターフェースは同時出力可能、同時出力には6芯シールドケーブルが必要です）。

電源は別電源とする必要があり、電源とデジタル信号には4芯シールドケーブルを使用しています。 （電流信号とRS485インターフェースは同時出力可能、同時出力には6芯シールドケーブルが必要です）。

地域の電気設備規制の要件に従ってください。従業員の健康と安全に関する地域の規制に従ってください。機器の電気コンポーネントに関するすべての操作は、正式なトレーニングを受けた専門家が行う必要があります。機器の銘板を確認して、製品仕様が要件を満たしていることを確認してください。電源電圧が機器の銘板に記載されている要件と一致していることを確認してください。

この機器は保護等級 IP66/67 の要件を完全に満たしています。ケーブル シーリング ヘッドの防水性を確保してください。以下に示すように:

設置が IP67 の要件を満たしていることを確認する方法:

• シーリングヘッドが損傷していないことを確認してください。
• ケーブルが損傷していないことを確認してください。
• 使用するケーブルが電気接続規制の要件を満たしていることを確認してください。
• 電気インターフェースに入る前に、ケーブルを下に曲げてハウジングに水が流れ込まないことを確認してください。①を参照してください。
• ケーブルグランドを締めてください。②を参照してください。
• 未使用の電気インターフェースはブラインドプラグで接続してください。③を参照してください。

ビーム角とは、レーダー波のエネルギー密度が最大値の半分（3dB幅）に達するビーム角です。マイクロ波はビーム範囲外に信号を発し、干渉する物体によって反射される可能性があります。

アンテナのサイズが大きくなり、ビーム角 α が小さくなるほど、生成される干渉エコーは少なくなります。

より正確な測定を行うには、信号ビームの範囲内に内部デバイス (リミット スイッチ、温度センサー、ベース、真空リング、加熱コイル、バッフルなど) を設置しないようにしてください。
